СН4232.00.0.000 РЭ

22

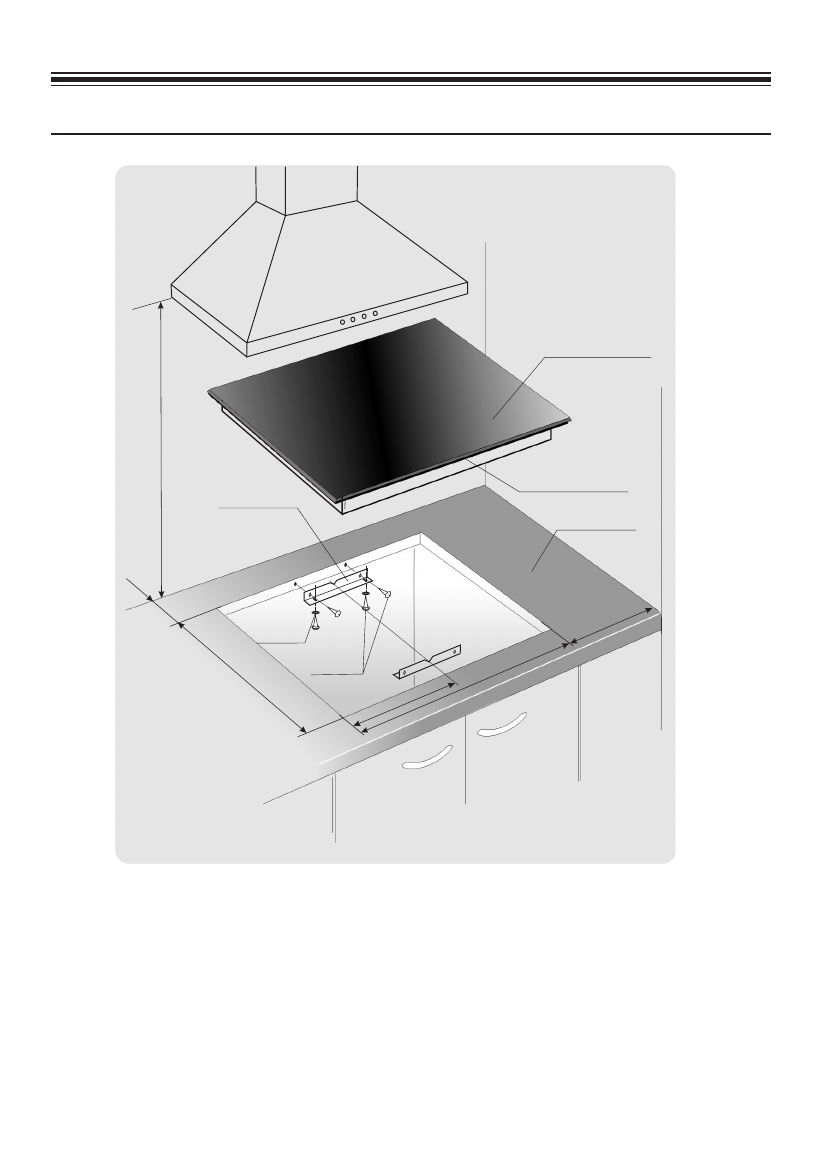

55min

Cтолешница

Уплотнение стола

Кронштейн

Стол - СН4232 К1

Шуруп

Шайба

560 ± 1

280

495 ± 1

20

min

0

Min 700

мм

до

вытяжки

Min 850

мм

до

нав

есных

шк

афов

Рис.23

Модель стола

Размер монтажного проема

(ширина х глубина), мм

СН4232 К1, СН4232 К12                                          560±1

х 495±1

1.  Точно разметить на столешнице контур проема под встраиваемый стол (рис.23).

2.  Выпилить проем, придерживая удаляемую часть снизу, во избежание преждевременного падения

и скола декоративного покрытия. Дополнительных вентиляционных отверстий не требуется.

3.  Разметить и закрепить крепежные кронштейны так, чтобы верхняя кромка кронштейна была

на одном уровне с поверхностью столешницы.

ВНИМАНИЕ!

 ЧТОБЫ ИЗБЕЖАТЬ РАСТРЕСКИВАНИЯ СТОЛЕШНИЦЫ, НЕ ЗАВОРАЧИВАЙТЕ

ШУРУПЫ, НЕ ПРОСВЕРЛИВ ПРЕДВАРИТЕЛЬНО ОТВЕРСТИЯ ДИАМЕТРОМ ОТ 2,5 ДО 3 мм.

4.  По краю внутренней стороны стола приклеить уплотнение для плотного и герметичного прилегания.

5.  Аккуратно вставить стол в проем и закрепить четырьмя шурупами с шайбами.
