22

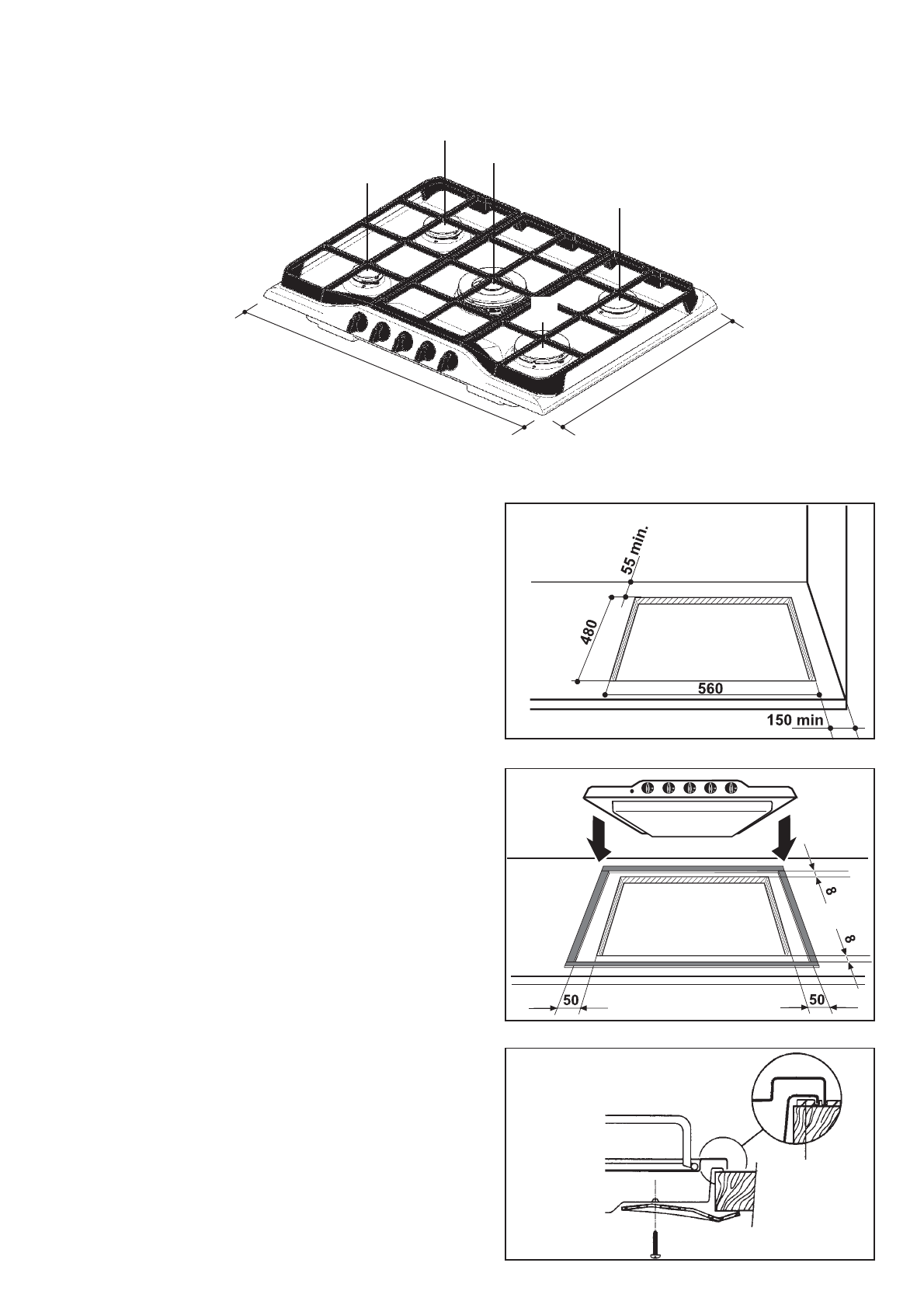

Встраивание
Размеры прямоугольной ниши для встраивания
варочной поверхности
Установка и сборка
Варочную поверхность можно установить в
кухонный шкаф, имеющий нишу для встраивания
с размерами, указанными на рис. 10.
Край выреза должен находится на расстоянии, как
минимум, 55 мм от задней стенки.
Если у шкафа есть боковые стенки или рядом с
варочной поверхностью располагается боковая
стенка кухонной мебели, то края ниши должны
быть расположены на расстоянии, как минимум,
150 мм, как показано на рис. 10.
Встраивание варочной поверхности
осуществляется следующим образом:
• Расположите уплотнители, которые входят в
комплект к варочной поверхности, по краям
ниши: наклейте точно по переднему и заднему
краю и на расстоянии 50 мм от боковых сторон,
как показано на рис. 11. Имейте в виду, что
уплотнитель должен быть наклеен встык, а не
внахлест.
• Установите варочную поверхность в нишу строго
по центру.
• Зафиксируйте варочную поверхность винтами
(рис. 12). При ввинчивании винтов уплотнитель
м о ж е т в ы с т у п и т ь з а к р а й , э т и и з л и ш к и
уплотнителя легко удаляются.
Края варочной поверхности образуют двойное
уплотнение, гарантирующее полную защиту от
просачивания жидкости под поверхность.
А =
дополнительная горелка
R =
быстрая горелка
SR = средняя горелка
UR = Сверхбыстрая горелка (тройной
рассекатель)
Варочные поверхности такого типа можно
установить во встроенный кухонный шкаф глубиной
550>600 мм. Размеры варочных поверхностей
указаны на рис. 9.
510
680
R
SR
SR
UR
A
Рис. 9
a
а) уплотнение
Рис. 10
Размеры даны в мм
Рис. 11
Рис. 12
