Электрическое подключение
П р и б о р р а с с ч и т а н н а р а б о т у о т с е т и с
напряжением 230 В, 1 фаза, 50 Гц.
П о д к л ю ч е н и е д о л ж н о б ы т ь в ы п о л н е н о в
соответствии с действующими правилами и
нормами.
Перед подключением прибора к сети убедитесь в
том, что:
1.предохранитель и электросеть рассчитаны на
максимальную мощность подключения прибора
(см. табличку с техническими данными);
2 . э л е к т р и ч е с к а я р а з в о д к а и м е е т к о н т а к т
заземления, организованный в соответствии с
действующими правилами;
3 . п о с л е о к о н ч а н и я в с т р а и в а н и я п р и б о р а в
кухонную мебель электрическая розетка или
двухполюсный прерыватель, используемые для
подключения прибора, будут легко доступны.
Прибор поставляется с кабелем питания. Кабель
п и т а н и я с л е д у е т о с н а с т и т ь в и л к о й ,
в ы д е р ж и в а ю щ е й у к а з а н н у ю н а т а б л и ч к е с
техническими данными нагрузку. При подключении
вилки к кабелю руководствуйтесь рекомендациями
рисунка 4. Вилку кабеля питания следует вставить
в соответствующую розетку.
П р и п о с т о я н н о м п о д к л ю ч е н и и п р и б о р а к
электросети для отключения прибора необходимо
у с т а н о в и т ь д в у х п о л ю с н ы й п р е р ы в а т е л ь с
минимальным расстоянием между контактами 3
м м . П р е р ы в а т е л ь д о л ж е н с о о т в е т с т в о в а т ь
подключенной нагрузке.
Кабель питания должен быть проложен так, чтобы
ни одна из его частей не была подвержена нагреву
выше 90°С.
Провод кабеля питания в коричневой оплетке
(подключенный в клеммной коробке к контакту с
обозначением “L”) всегда должен быть подключен
к фазе электросети.
Замена кабеля питания
С л е д у е т и с п о л ь з о в а т ь т о л ь к о к а б е л ь т и п а
H05V2V2>F T90. Кабель должен быть рассчитан
на мощность подключения прибора и рабочую
температуру.
Провод заземления в желто>зеленой оплетке
должен быть примерно на 2 см длиннее других
проводов (рис. 5).
Для того, чтобы открыть клеммную колодку и
добраться до клемм, поступайте следующим
образом: вставьте кончик отвертки в видимую
выступающую часть клеммной колодки.
Слегка надавите и приподнимите ее (рис. 6).
ôàçà
çåìëÿ (æåëòî-çåëåíûé)
íåéòðàëü

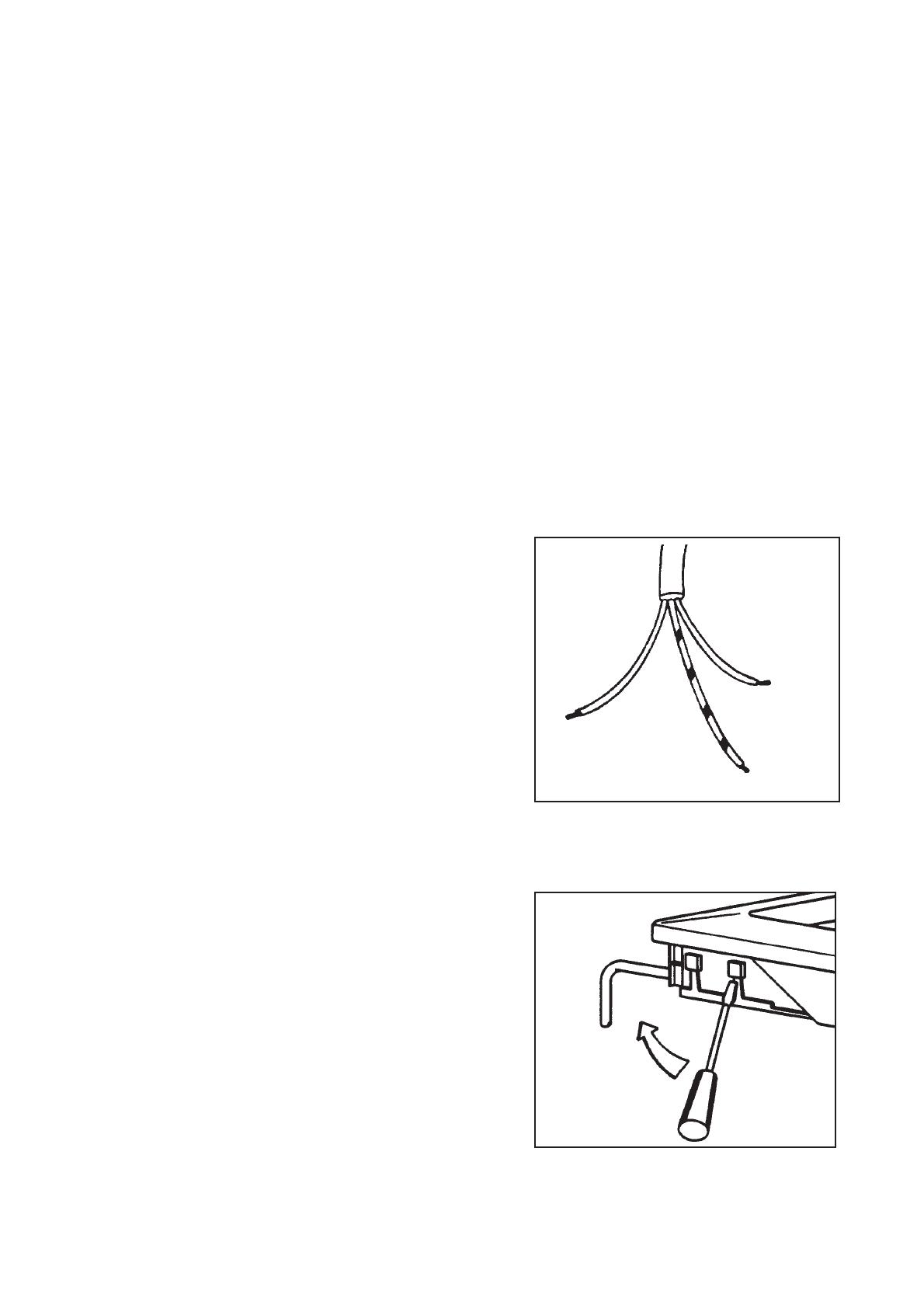

Рис. 5
Рис. 6
