U svakom slučaju napojni kabel

mora biti postavljen tako da ni na
jednom mjestu ne dostiže temperaturu
višu od 90 °C.

Primjer optimalnog položaja prikazan

je na Slici 6. Kabel se vodi pomoću
držača koji su pričvršćeni bočno za
uređaj, tako da se izbjegne bilo kakav
kontakt s elementom ispod kuhala.

Zamjena kabela za napajanje

U slučaju zamjene kabela potrebno je

koristiti samo kabele tipa H05V2V2-F
T90 koji su primjereni radnom
opterećenju i temperaturi. Osim toga,
potrebno je da žuto-zelena žica
uzemljenja bude otprilike 2 cm duža od
žica faze i nule (Slika 7).

Nakon povezivanja isprobajte grijaće

elemente tako da ih ostavite uključene
otprilike 3 minute.

Za otvaranje poklopca ploče sa

spojnicama i pristup stezaljkama,
postupite na sljedeći način:

•

stavite vrh odvijača u izbočine koje
se nalaze na vidljivom dijelu ploče
sa spojnicama;

•

pritisnite lagano i koristite ga kao
polugu (Fig. 8).

Zamjenu kabela za napajanje
t r e b a   i z v r š i t i   i s k l j u č i v o
ovlašteni servis ili osoba sa
sličnim kvalifikacijama.

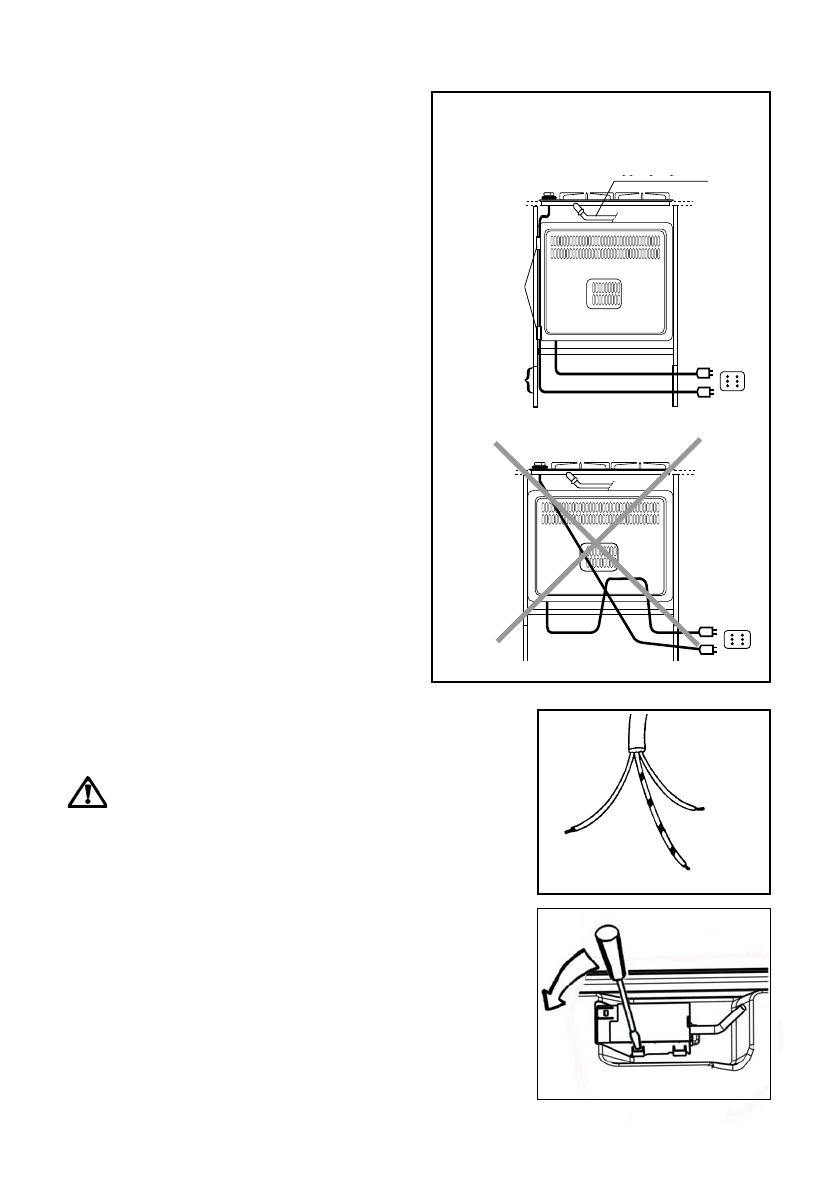

Slika 8

Slika 7

Slika 6

Uzemljenje (žuto-zelena)

DA

KRUTA BAKRENA CIJEV ILI
SAVITLJIVA CIJEV OD
NEHRĐAJUČEG ČELIKA

OBUJMICE

S p o r e d n i
otvori na
e l e m e n t u
pokučstva

POGLED STRAGA

POGLED STRAGA

NE

Neutralna

/nula
