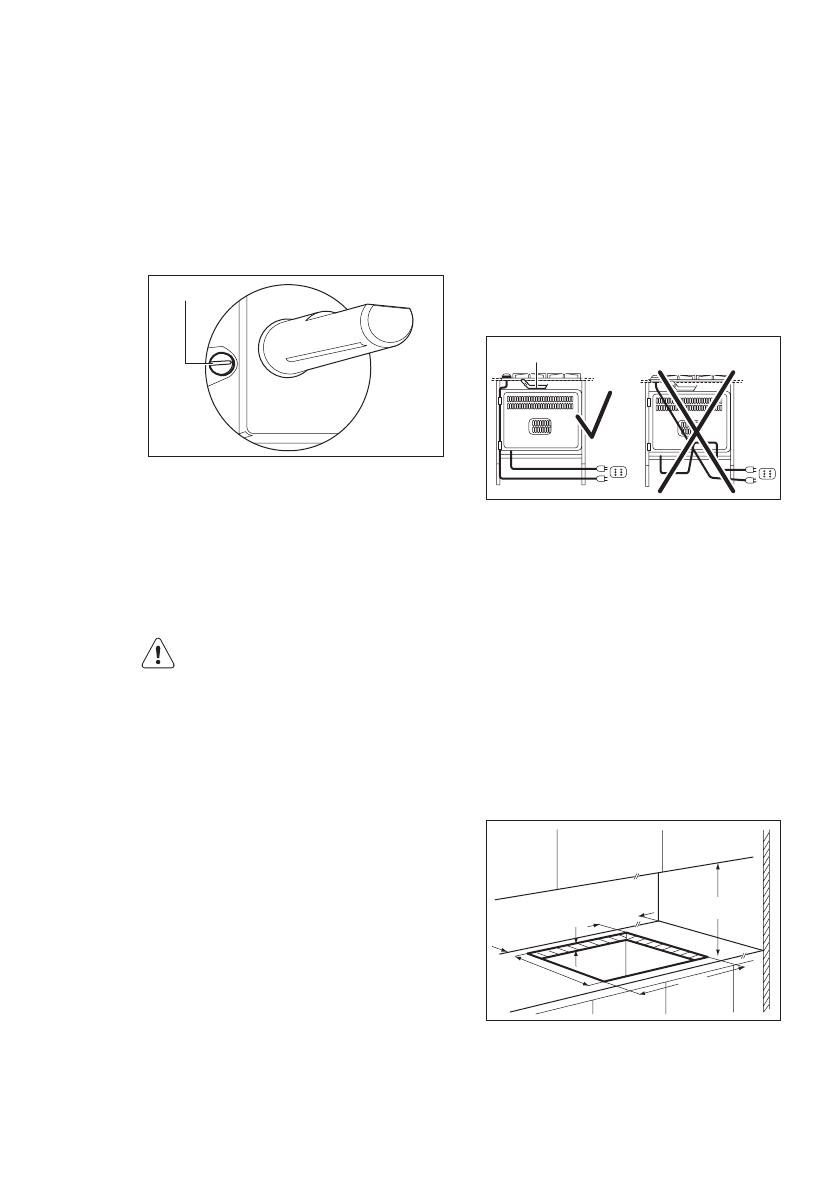

8.3

Regolazione del livello

minimo

Per regolare il livello minimo dei bruciatori:

1.

Accendere il bruciatore.

2.

Ruotare la manopola al minimo della
fiamma.

3.

Togliere la manopola.

4.

Regolare la vite di by-pass con un
cacciavite sottile.

A

A)

Vite di by-pass

• Se si passa da gas naturale a gas liqui-

do G20 a 20 mbar, serrare a fondo la
vite di by-pass.

• Se si passa da gas liquido a gas natu-

rale G20 a 20 mbar svitare la vite by-
pass di circa 1/4 di giro (1/2 giro per il
bruciatore a tripla corona).

AVVERTENZA!

Accertarsi che la fiamma non si
spenga quando si gira rapidamen-
te la manopola dalla posizione
massima a quella minima.

8.4

Collegamento elettrico

• Verificare che la tensione nominale e il

tipo di corrente della rete di distribuzio-
ne corrispondano ai valori indicati sulla
targhetta di identificazione dell'apparec-
chiatura.

• L'apparecchiatura è provvista di cavo di

collegamento alla rete. Deve essere do-
tato di una spina in grado di supportare
il carico indicato sulla targhetta dei dati.
Assicurarsi di installare la spina in una
presa idonea.

• Utilizzare sempre una presa elettrica

con contatto di protezione correttamen-
te installata.

• Verificare che la spina di alimentazione

rimanga accessibile dopo l'installazione.

• Non tirare il cavo di alimentazione per

scollegare l’apparecchiatura. Tirare solo
la spina.

• Vi è il rischio di incendio quando l'appa-

recchiatura è collegata mediante pro-
lunga, adattatore o mediante collega-
mento multiplo. Assicurarsi che la mes-
sa a terra sia conforme agli standard e
alle normative.

• Non lasciar surriscaldare il cavo di ali-

mentazione oltre i 90°C.

Per evitare il contatto tra il cavo e l'appa-
recchiatura al di sotto del piano di cottura,
utilizzare dei morsetti sul lato dell'unità.

A

A)

Condotto rigido in rame o tubo flessi-
bile in acciaio inox

8.5

Sostituzione del cavo di

collegamento

Per sostituire il cavo di collegamento usa-
re solo H05V2V2-F T90 o un tipo equiva-
lente. Accertarsi che il cavo sia di sezione
idonea alla tensione e alla temperatura di
esercizio. Il cavo di terra giallo/verde deve
essere circa 2 cm più lungo del cavo di
fase marrone (o nero).

8.6

Incasso

min.

55 mm

min.

650 mm

560 mm

480 mm

min.

450 mm

30 mm
