INSTALLAZIONE

AVVERTENZA!

Fare riferimento ai capitoli sulla si-
curezza.

AVVERTENZA!

Le seguenti istruzioni d'installazio-
ne, manutenzione e ventilazione
devono essere eseguite da perso-
nale qualificato conformemente al-
le disposizioni vigenti (UNI-CIG
7129 - 7131). Accertarsi che la
cucina sia adeguatamente ventila-
ta: tenere aperti i fori di ventilazio-
ne naturali (almeno 100 cm²) o in-
stallare una cappa meccanica.

8.1

Collegamento gas

Scegliere dei collegamenti fissi o usare un
tubo flessibile in acciaio inossidabile con-
forme alle disposizioni vigenti. Se si utiliz-
zano tubi in metallo flessibili, fare attenzio-
ne che non entrino in contatto con parti
mobili o non siano schiacciati. Ulteriore at-
tenzione è richiesta qualora al piano di
cottura fosse abbinato il forno.

Accertarsi che la pressione del
gas di alimentazione dell'apparec-
chiatura sia conforme ai valori
consigliati.

Se la pressione fornita non ha il valore
specificato, è necessario montare un ade-
guato regolatore di pressione in conformi-
tà allo standard UNI EN 88. Per il gas li-
quido (GPL), l'utilizzo di un regolatore di
pressione è consentito solo in conformità
allo standard UNI EN 12864. Il collega-
mento regolabile è fissato alla rampa per
mezzo di un dado filettato G 1/2". Avvitare
le parti senza forzare, regolare il raccordo
nella direzione voluta e serrare il tutto.

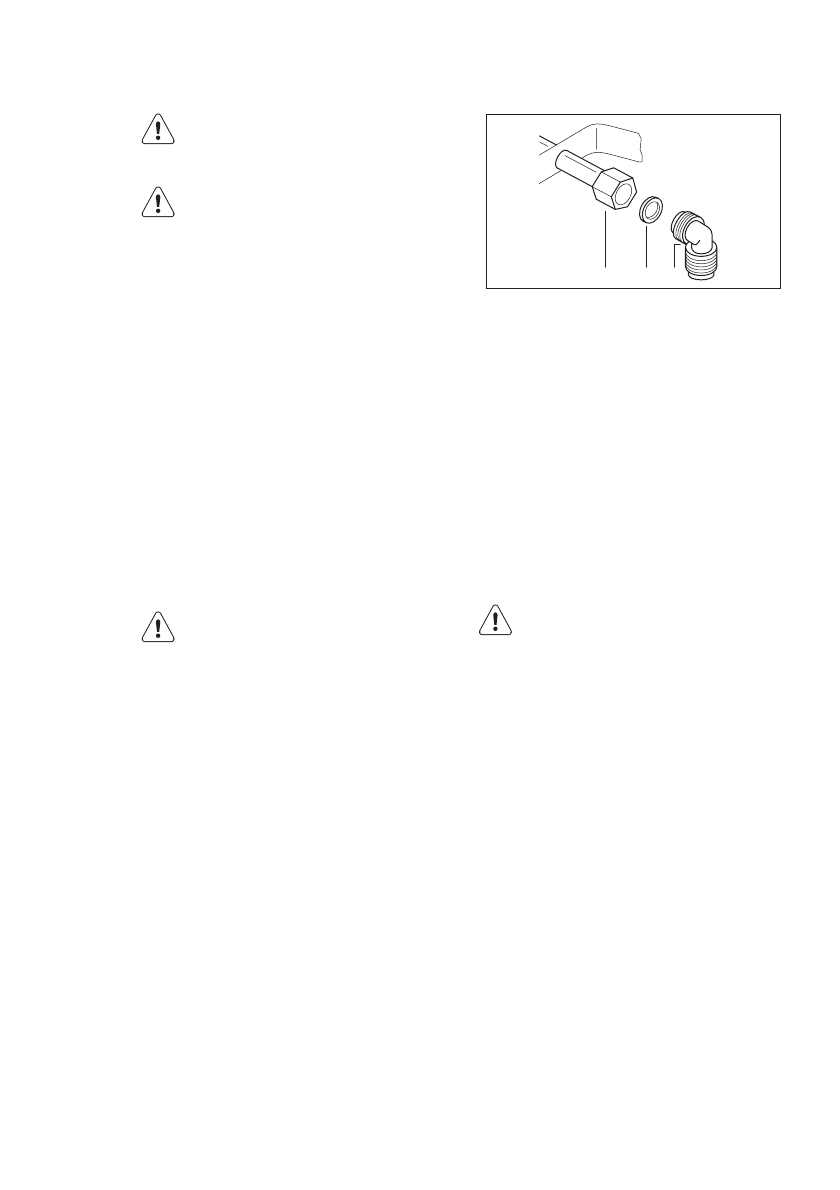

A

B C

A)

Estremità dell'albero con dado

B)

Rondella

C)

Gomito (se necessario)

Collegamento rigido:

Eseguire il collegamento mediante tubi in
metallo rigidi (rame con finecorsa mecca-
nico) (UNI-CIG 7129).

Collegamento flessibile:

Utilizzare un tubo flessibile in acciaio inox
(UNI-CIG 9891) con una lunghezza massi-
ma di 2 m.

Al termine dell'installazione, verifi-
care la tenuta di ciascun raccordo
dei tubi. Usare una soluzione sa-
ponata,

non una fiamma

!

8.2

Sostituzione degli iniettori

1.

Rimuovere i supporti pentole.

2.

Rimuovere gli spartifiamma e le coro-
ne dei bruciatori.

3.

Con una chiave a bussola N. 7, to-
gliere gli iniettori e sostituirli con quelli
richiesti per il tipo di gas utilizzato (ve-
dere la tabella della sezione "Dati tec-
nici").

4.

Rimontare i componenti, seguendo la
stessa procedura in senso inverso.

5.

Sostituire la targhetta di identificazio-
ne (posizionata vicino al tubo di ali-
mentazione del gas) con quella corri-
spondente al nuovo tipo di gas. Que-
sta targhetta è presente nell’imballo
fornito con l’apparecchiatura.

Se la pressione del gas di alimentazione è
variabile o differente da quella prevista,
montare un adattatore di pressione ade-
guato nel tubo di alimentazione del gas.
