■  Конструкция  панели  рассчитана  на  уста-
новку  в  рабочий  стол  с  толщиной  столеш-
ницы, равной 30 или 40 мм.
■  Потребитель  обязан  обеспечить  зазор
между  задней  стенкой  и  столешницей  не
менее  30  мм  по  всей  длине  столешницы,
зазор  между  боковой  стороной  и  мебелью
не менее 50 мм по всей длине столешницы.
■  Выполнить  в  столешнице  вырез  с  раз-
мерами  630х480  мм  для  моделей  BGM341
01...04,  для  остальных  моделей  -  вырез  с
размерами 555х475 мм (рис.1) и проверить
входимость панели в вырез столешницы. При необходимости подработать вырез таким образом,
чтобы панель свободно устанавливалась и извлекалась из столешницы.
■ Установить панель в вырез столешницы, по возможности обеспечивая равномерность зазоров
между корпусом и столом.
■ Обвести карандашом контуры панели и извлечь панель. По краям контура приклеить уплотнитель-
ный материал, для чего, постепенно удаляя защитную пленку с нижней поверхности уплотнителя
и слегка прижимая его к столешнице, обойти по  контуру.
■ Аккуратно установить панель в вырез столешницы.
■ Установить прижимы на корпус, закрепив их винтами (рис.2).

4. ПОДСОЕДИНЕНИЕ

■ Подключение газа возможно с помощью гибкой подводки.
■ Перед подключением проверить, соответствуют ли условия подключения (вид газа и давление
газа) настройкам панели. Параметры настроек панели приведены в табличке, расположенной на
задней поверхности панели и в гарантийных обязательствах.
■ При подключении панели для создания герметичности следует между рампой и подводкой для
газа установить прокладку или газовый фильтр. Прокладка или газовый фильтр находятся в па-
кете с комплектующими.

4.1. ПОДСОЕДИНЕНИЕ С ПОМОЩЬЮ ГИБКОГО ПРИСОЕДИНИТЕЛЬНОГО РУКАВА

■ При подсоединении с помощью гибкого присоединительного ру-
кава должны быть соблюдены следующие требования:
- выбранный гибкий присоединительный рукав должен иметь сер-
тификат  соответствия  и  документ,  указывающий  дату  изготовле-
ния, срок службы и замены;
- гибкий присоединительный рукав должен быть доступен для ос-
мотра по всей длине;
- гибкий присоединительный рукав не должен ничем пережимать-
ся, иметь перегибы и испытывать растягивающие усилия;
-  если  гибкий  присоединительный  рукав  имеет  повреждения,  он
должен заменяться целиком, ремонт недопустим.

ПОМНИТЕ! Запрещено проверять герметичность соединений и искать утечки газа с
помощью спичек и другого открытого огня.

ПОМНИТЕ!

После  установки  панели  на  место  обязательно  проверьте  положение

гибкого шланга подвода газа и шнура питания.

ПОМНИТЕ!

После  подсоединения  панели  убедитесь  в  том,  что  горелки  стола  ра-

ботают  стабильно.  Для  этого  необходимо  зажечь  поочерёдно  каждую  горелку  (см.
стр.6). Отрыв пламени допускается в момент зажигания, если в дальнейшем устой-
чивость  горения  устанавливается.  Затем  перевести  поочерёдно  каждую  горелку  в
положение  «малое  пламя»,  горелка  не  должна  гаснуть.  Проскок  пламени  должен
отсутствовать.

4.2. ПОДСОЕДИНЕНИЕ ШНУРА ПИТАНИЯ

■ Панель подключается к электросети однофазного переменного тока номинальным напряжением
230 В и частотой 50 Гц. Розетка должна находиться в легкодоступном месте. Панель, поставленная
на рабочее место, не должна ее закрывать.

ВНИМАНИЕ! Розетка обязательно должна иметь заземляющий контакт.

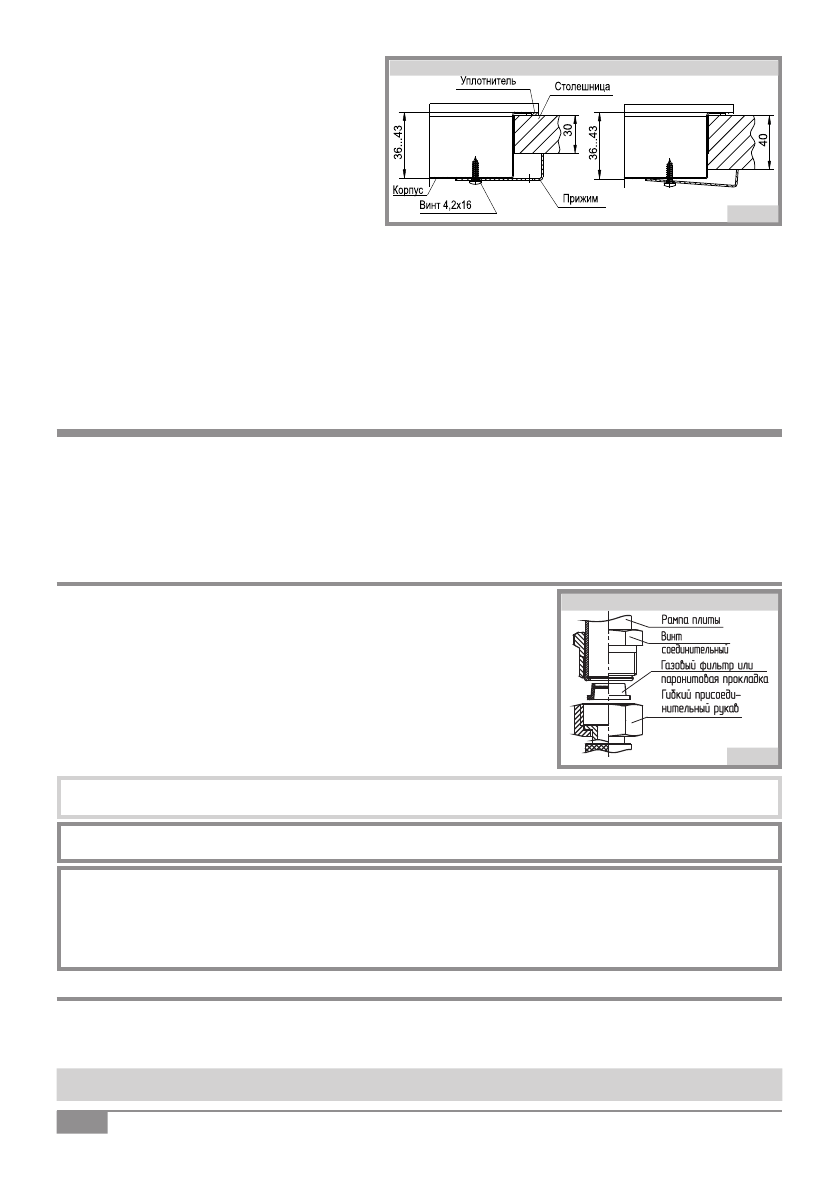

рис. 2

Крепление панели к столешнице

рис. 3

Гибкое подсоединение

!

!

!

!
