KZ

Пайдалану бойынша нұсқаулық BGМ341 00 000 РЭ U

12

дельдер үшін өлшемдері 555х475 мм (1 суретті қараңыз) ойықтарды жасау жəне панелiның үстіңгі
тақтайының ойығына кіргендігін тексеру керек. Қажет болған кезде ойықты панелi еркін орнатыла-
тындай жəне үстелдің үстіңгі тақтайы алынатындай етіп толықтырып əзірлеу қажет.
■ Панелiны корпус пен үстел арасындағы саңылаудың бірдейлігін мүмкіндігінше қамтамасыз ете
отырып, үстелдің үстіңгі тақтай ойығына орнату керек.
■   П а н ел i   к о н т урл а р ы н   қ а р ы н д а ш п е н   с ы з ы ң ы з   ж ə н е   п а н ел i н ы   с у ы р ы п   а л ы ң ы з .   К о н т ур
жиектері  бойынша  тығыздағыш  материал-
ды жабыстырыңыз, осыған тығыздағыштың
т ө м е н г і   б ет і н е н   қ о р ғ а н ы ш   қ а б ы қ ш а н ы
бірте-бірте  алып  жəне  оны  үстелдің  үстіңгі
тақтайына сəл басыңқырап, контур бойынша
айналып өтіңіз.
■  Панелiны  ұқыптап  үстелдің  үстіңгі  тақтай
ойығына орнатыңыз.
■   Б а с т ы р ы қ т а р д ы ,   о л а р д ы   к о р п у с қ а
бұрандалармен бекітіп, орнатыңыз (2-сурет).

4.

ҚОСУ

■ Газды иілгіш сым арқылы қосу мүмкін.
■  Қосу  алдында  қосу  жағдайлары  (газдың  түрі  жəне  газдың  қысымы)  панелiның  күйге  келтіруіне
сəйкес келетіні тексерілсін.
■  Панелiны  күйге  келтіру  параметрлері  панелiның  артқы  бетінде  орналасқан  тақтайшада  жəне
кепілдікті міндеттемелерде келтірілген.
■  Панелiны  қосқан  кезде  бітеулікті  жасау  үшін  рампа  жəне  газ  жеткізу  түтігі  арасында  төсем  не-
месе газ сүзгіні орнату керек. Төсем немесе газ сүзгісі толымдаушылар бар пакетте болады.

4.1. ИІЛГІШ ТҰТАСТЫРАТЫН ТҮТІК ҚҰБЫР АРҚЫЛЫ ҚОСУ

■ Иілгіш тұтастыратын түтік құбыр арқылы қосу кезінде келесі талаптар орындалуы тиіс:
- таңдалған иілгіш тұтастыратын түтік құбырында сəйкестік серти-
фикаты жəне дайындалған күні, қызмет ету жəне ауыстыру мерзімі
көрсетілген құжаты бар болуы тиіс
- иілгіш тұтастыратын түтік құбырды қарау үшін барлық ұзындығы
бойынша қол жетімді болуы тиіс;
- иілгіш тұтастыратын түтік құбырын еш нəрсе баспауы, майысты-
рулар жəне созатын күштер болмауы тиіс;
-  егер  иілгіш  тұтастыратын  түтік  құбырында  бүлінулер  бар  болса,
ол тұтастай ауыстырылуы тиіс, жөндеуге жол берілмейді.

ЕСІҢІЗДЕ  БОЛСЫН!  Қосылыстардың  бүтіндігін  тексеруге  немесе  газдың  шығып
кетуін сіріңкелер жəне басқа ашық от арқылы іздеуге тыйым салынады.

ЕСІҢІЗДЕ БОЛСЫН! Панелi орынға орнатылған соң міндетті түрде газды жеткізудің
иілгіш шлангысы мен қуат көзі баусымының қалыпын тексеріңіз.

Бұрама қосылу

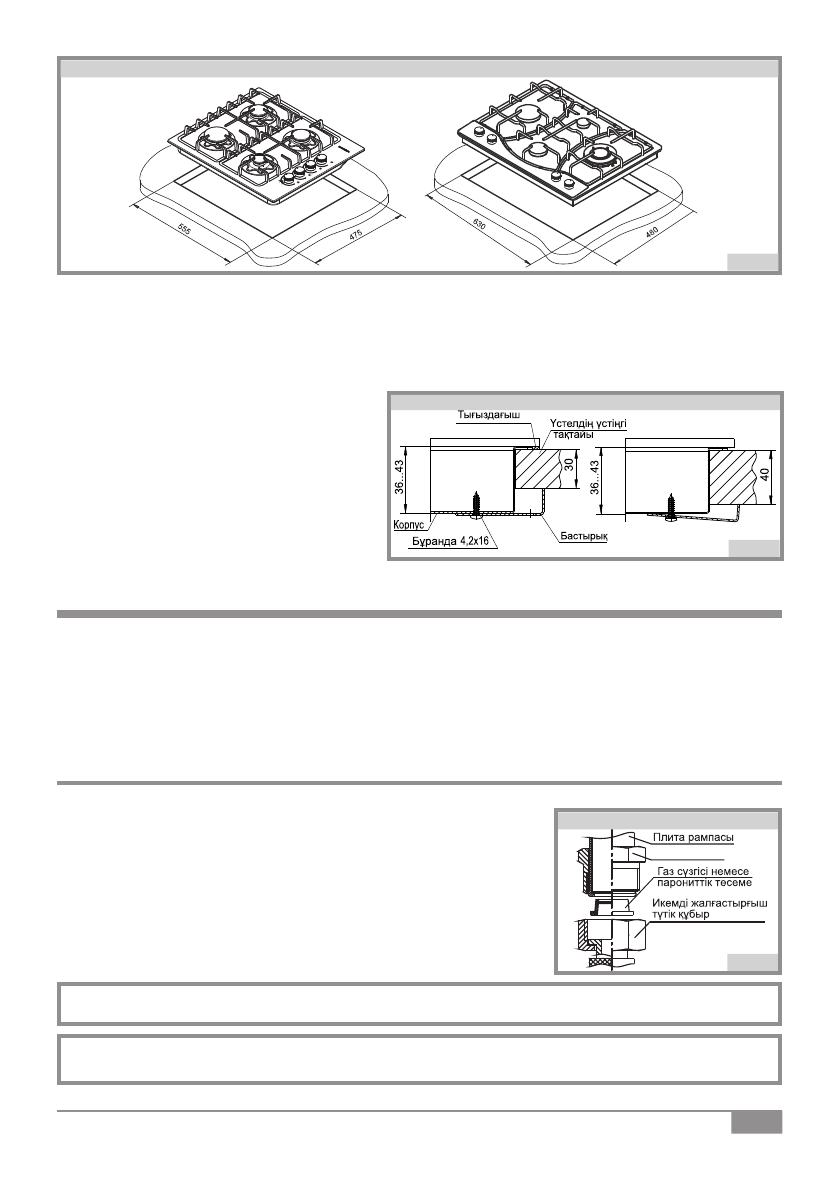

3 сур.

Икемді қосылыс

2 сур.

Тақтаны үстелге бекіту

!
!

1 сур.

Есіктің үстеліне панельдерді салу схемасы
