     Руководство по эксплуатации BGМ341 00 000 РЭ U

8

12. ЕСЛИ ЧТО-ТО НЕ ТАК...

Что происходит

Причина

Как устранить

1 . Не горит или плохо горит горелка
стола

- в каналы горелки попали посторонние
частицы (грязь или влага);

- прочистить и просушить горелку.

- горелка установлена с перекосом;

- правильно установить горелку.

- засорилось сопло;

-  *  тонкой  проволокой  или  иголкой  про-
чистить сопло.

- слишком малое давление в сети.

- обратиться в газоснабжающую службу.

2. Горелка горит напряжённо с отры-
вами пламени

- в каналы горелки попала грязь или влага;

-  уменьшить  ручкой  подачу  газа  до  ста-
билизации горения;
-  прочистить  отверстия  в  крышке  горел-
ки.  Насухо  протереть  крышку  и  верх  го-
релки перед установкой на место.

Нестабильное пламя.

- слишком большое давление в сети.

- обратиться в газоснабжающую службу.

3. Не срабатывает
устройство
безопасности

-  нет  контакта  в  месте  присоединения  термо-
пары к крану;

- *подтянуть крепежные гайки;

-  конец  термопары  неправильно  выставлен  в
пламени;

- * выставить положение термопары;

- неисправна термопара;

- *заменить термопару;

- неисправен электромагнитный клапан.

- *заменить электромагнитный клапан.

4.  Заклинило  рукоятку  управления
крана.

- выработалась смазка крана.

- *смазать кран (не реже 1 раза  в 3 года)

5. Не работает электрооборудование

- плита не подключена к электросети;

- *подключить плиту.

- обрыв шнура питания.

- *заменить шнур питания.

6. Не работает электророзжиг :
- нет искры;

- есть искра, но не зажигает

- сильно загрязнен или залит разрядник;

- прочистить и просушить разрядник;

- повреждена проводка к разряднику.

- *заменить проводку.

- слишком большое давление газа в сети;

- зажигать при меньшей подаче газа;

- сломан фарфоровый корпус разрядника.

- *заменить разрядник.

* - работы выполняются сервисной службой.

13. РЕКОМЕНДАЦИИ РЕМОНТНЫМ СЛУЖБАМ

■  Перевод  панели  с  природного  на  сжиженный  газ  и  наоборот  и  с  одного  давления  на  другое
производится заменой сопел горелок, регулировкой расхода газа кранов винтом малого пламени
(ВМП)  без  его  замены  и  осуществляется  персоналом  специализированных  организаций.  Уста-
новку сопел при сборке панели и ее ремонте необходимо проводить в соответствие с таблицей 1.

13.1. Проведение замены сопла при ремонте, а также при переводе на другой тип газа (рис.7)

Для замены сопел необходимо:

1.

 Перекрыть общий кран подачи газа, закрыть все краны панели;

2.

 При наличии в панели электрической части, отклю-

чить панель от электрической сети;

3.

  Снять  решетки  стола,  крышки  горелок  с  рассека-

телями;

4.

 Заменить сопла на столе с помощью ключа с торце-

вой головкой S=7, момент затяжки не более 2…3 Н·м;
После  установки  сопла  его  стык  проверить  обмы-
ливанием  на  герметичность,  при  этом  необходимо
следить, чтобы они были установлены в соответствии
с таблицей 1.

13.2.  Настройка  регулируемых  ВМП
(рис. 8):

■  При  переводе  ппанели  с  природного
на  сжиженный  газ  после  замены  соп-
ла  необходимо  отрегулировать  ВМП.
Регулирование  расхода  газа  произво-
дится поворотом ВМП, без его замены,
до  обеспечения  устойчивого  горения
пламени  горелки,  при  переводе  крана
в положение «малое пламя», при этом

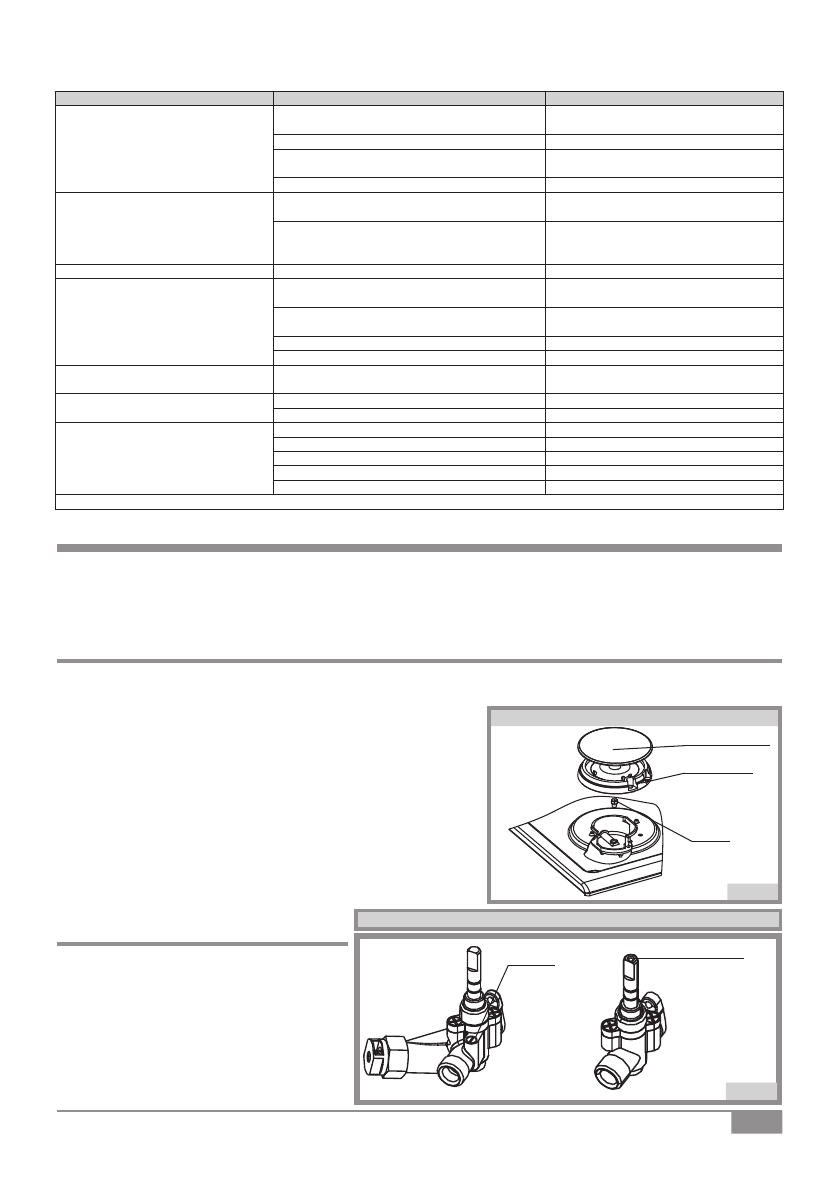

рис. 7

Сопло

Крышка горелки

Замена сопла горелок стола

Рассекатель
 горелки

Замена винтов малого пламени (ВМП)

ВМП

рис. 8

ВМП
