SHUNT

1. HUOMAA

Parannamme jatkuvasti tuotteidemme laatua ja saatamme tehdä kodinkoneisiin uusimpien teknisten parannusten mukaisia
muutoksia.

Tämä tuote täyttää Direktiivien 73/23/EEC ja 89/336/EEC (korvattu direktiiveillä 2006/95/EC ja 2004/108/EC)
mukaiset määräykset ja myöhemmät muutokset.

2. ASENNUS

Kodinkoneen asennus voi olla vaativa työ, joka virheellisesti tehtynä saattaa aiheuttaa vakavan vaaran kodinkoneen
käyttäjälle. Tämän vuoksi asennus pitäisi antaa ammatillisesti pätevän henkilön tehtäväksi voimassa olevien teknisten
määräysten mukaisesti. Jos tätä neuvoa ei noudateta, vaan asennuksen tekee epäpätevä henkilö, valmistaja ei vastaa
mistään tuotteen toimintahäiriöstä riippumatta siitä, aiheutuuko siitä vahinkoa tai tapaturmia.

3.

ASENNUS KALUSTEISIINB

Kalusteiden, joihin liesi on tarkoitus asentaa, sekä kaikkien sen
vieressä olevien kalusteiden on oltava kuumuuden kestäviä.
Lisäksi kaikki koristelaminaatit on kiinnitettävä kuumuutta
kestävällä liimalla.

Asennus ( fig. B / D ):

• Lieden mukana tulee vedenpitävä tiiviste.

Ennen asennusta:

- Käännä liesi ylösalaisin niin, että keraaminen taso on alaspäin.

Varmista, että keraaminen taso on suojattu.
-  Asenna tiiviste lieden ympärille.
- Varmista, että se on kunnolla paikoillaan, jottei mitään pääse
valumaan kalusteiden sisään.

• Jätä vähintään 5 cm:n väli lieden ja viereisten kalusteiden välille.

• Jos liettä asennettaessa lieden alempi puoli on yhteydessä
alueeseen, johon voi ylettyä käsittelyn tai puhdistuksen aikana,
asenna 1 cm:n kokoinen kappale lieden perustan alle, jotta et
aiheuttaisi sille vahinkoa.

• Asennettaessa  liesituuletinta  keittotason  yläpuolelle,tarkista
asennusohjeesta tarvittava etäisyys keittotasoon.

• Asennettaessa  kalustoon,  keittotason  ja  liesituulettimen  vaadittu
minimi etäisyys on 70 cm.

4. SÄHKÖLIITÄNTÄ

« Asennuksen on oltava tavanomaisten direktiivien mukainen. »
Valmistaja ei ota vastuuta vahingoista, jotka ovat seurausta
sopimattomasta käytöstä.

Varoitus:

•Tarkista aina ennen sähkötöitä mittariin merkitty verkkojännite,
ylivirtasuojan asetus, maadoituskytkennän johtavuus ja
sulakkeen sopivuus.
•Laite tulee kytkeä käyttämällä maadoitettua pistoketta tai
moninapaista kytkintä.
Jos liedessä on pistoke, se on asennettava niin, että siihen
tarvittaessa päästään käsiksi.
•Virtajohdon keltavihreä johdin on kytkettävä maaliittimeen sekä
virtalähteen että lieden päässä.
•Valmistaja ei vastaa onnettomuuksista, jotka aiheutuvat
m a a d o i t t a m a t t o m a n   l a i t t e e n   k ä y t ö s t ä   t a i   h u o n o s t a
maadoituskontaktista.
• Kaikissa virtajohtoon liittyvissä ongelmatilanteissa on otettava
yhteyttä huoltopalveluun tai valtuutettuun sähköasentajaan.

79 FI

HUOMAA

Jos virtajohto on vaihdettava, yhdistä johto seuraavien
värien/koodien mukaisesti:

SININEN

- NOLLAJOHTO (N)

RUSKEA

- JÄNNITEJOHTO (L)

KELTA/VIHREÄ

- MAADOITUSJOHTO (     )

Liesi asennetaan verkkojohdolla, joka mahdollistaa liitännän
ainoastaan 220–240 voltin sähköliitäntään.

Liesi on kuitenkin mahdollista kytkeä myös seuraavanlaisiin
virtalähteisiin:
 . Kolmivaihevirta 220–240 V3~.
 . Kolmivaihevirta 380–415 V2N~

Noudata seuraavia ohjeita, kun teet uuden liitännän:

• Varmista ennen laitteen liittämistä verkkovirtaan, että laite on
suojattu sopivalla sulakkeella ja että sen sähköjohdot ovat
sopivasti mitoitetut laitteen normaalin toiminnan takaamiseksi.


• Käännä liesi ympäri, lasipuoli työtasoa vasten. Varo rikkomasta
lasia.


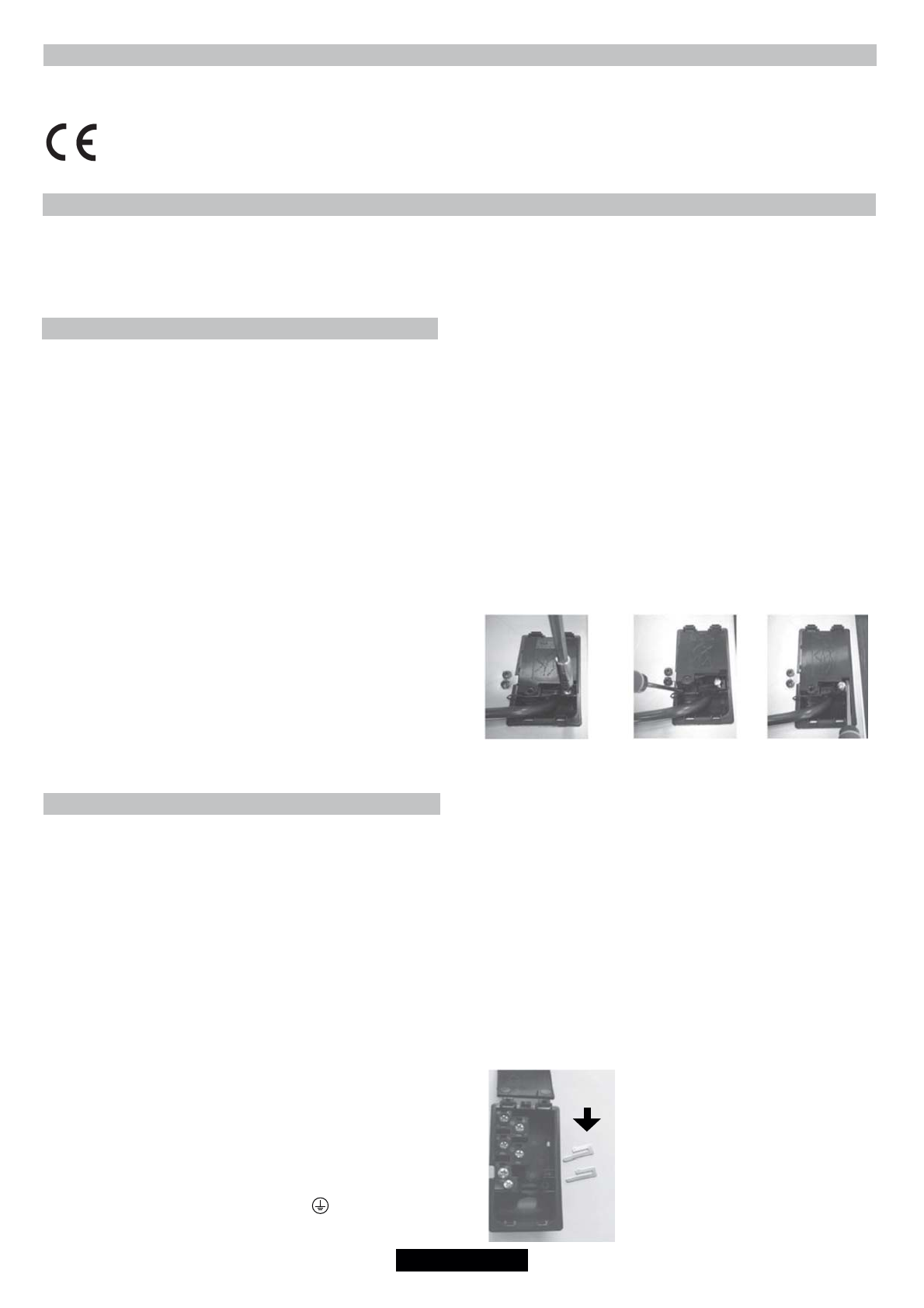

• Avaa kansi seuraavaa järjestystä noudattaen:

1

          2

                3

•Ruuvaa auki johdon kiinnitin "1".

  •Etsi sivuilla olevat kaksi tappia.
  •Pane tasapäisen ruuvitaltan pää "2"- ja "3"-tapin päälle, paina
 sisään ja purista.
 •Irrota kansi.

Virtajohdon vapauttaminen.

•Poista ruuvit, jotka pitelevät sivuvirtavastuksen kiinnityslevyt ja
virtajohdon johtimet sisältävää riviliitintä.
•Vedä virtajohto ulos.

Uuden liitännän tekeminen:

• Valitse virtajohto taulukon suositusten perusteella.
• Pujota virtajohto kiinnittimeen.
• Poista eriste virtajohdon johtimien päistä 10 millimetrin matkalta.
Ota huomioon suositeltu johdon pituusriviliittimeen kiinnittämistä
varten.
• Kiinnitä johdin kaavion osoittamalla tavalla asennustavan
mukaan ja ensimmäisessä vaiheessa talteen otettujen
sivuvirtavastuksen kiinnityslevyjen avulla.

• Kiinnitä kansi.
• Ruuvaa johdon kiinnittimet paikoilleen.

H U O M A U T U S :

V a r m i s t a ,   e t t ä

kytkentäriman ruuvit ovat tiukasti   kiinni.
