1.

KONFORMITÄTSERKLÄRUNG

Alle Daten dienen der Information. Bemüht, die Qualität ihrer Produkte stets zu verbessern, behält sich der Fabrikant leichte

Änderungen in Verbindung mit technischen Innovationen vor.

Das Gerät entspricht den EU-Normen 73/23/EEC, 89/336/EEG - 2006/95/EC 2004/108/EC und deren
nachträglichen Änderungen.

25 DE

2. INSTALLATION

Der Einbau und die Installation eines Elektrogerätes sind Arbeiten, die mit besonderer Sorgfalt durchgeführt werden müssen. Eine nicht
fachgerechte Installation kann die Sicherheit des Gerätes beeinträchtigen und die Unversehrtheit des Benutzers gefährden.
Es ist daher zwingend notwendig, die Installationsarbeiten einem qualifizierten Fachmann zu überlassen, der sie nach allen Regeln der
Kunst und gemäß den geltenden Normen durchführen kann. Sollte der Endverbraucher trotz dieser dringenden Empfehlung die
Installation selber vornehmen, lehnt der Fabrikant jede Verantwortung für technische Defekte am Gerät oder für eventuell resultierende
Schäden an Personen oder Sachen ab.

3 .  EINBAU

Das Möbel oder die Arbeitsplatte, in die das Ceranfeld eingebaut
werden soll, so wie die Wände der angrenzenden Möbel, aus
hitzebeständigem Material bestehen. Insbesondere bei
Schränken aus Furnierholz müssen die verwendeten Klebstoffe
hitzebeständig sein, um Verformungen und Entleimungen zu
vermeiden.

Installation (fig. B / D):

• Mit dem Ceranfeld wird einen Dichtungsstreifen mitgeliefert.
Gehen Sie wie folgt vor:
- Drehen Sie das Gerät mit dem Glas nach unten um. Schützen
Sie dabei die Glasoberfläche.
- Kleben Sie den Dichtungsstreifen rund um das Gerät.
- Achten Sie auf einen einwandfreien Sitz des Dichtungsstreifens,
um das Durchsickerm von Feuchtigkeit in das untenstehende
Möbel zu verhindern

• Der Abstand des Gerätes zu den angrenzenden Wänden muß
mindestens 5 cm betragen.
• Falls das Gerät so eingebaut wird, daß unterhalb des
Ceranfeldes ein zugängliches Möbelteil vorgesehen ist, muß
unterhalb des Gerätegehäuses eine Zwischenplatte eingebaut
werden, um das Risiko einer Verbrennung bzw. einer
Beschädigung auszuschließen. Diese muß einen Abstand von
mindestens 1 cm vom Geräteboden haben.

• Beachten Sie bei der Installation einer Dunstabzugshaube über
einem Kochfeld die Installationsanweisungen. Der Abstand bzw.
die Abmessungen  sind  ebenfalls  zu  beachten.
• Sollte die Dunstabzugshaube in einem Hängeschrank über das
Kochfeld installiert werden dann muss ein Mindesabstand von 70
cm eingehalten werden.

4.

ELEKTRISCHER ANSCHLUß

Achtung:
• Vor dem elektrischen Anschluß überprüfen Sie die auf dem
Zähler angegebene Netzspannung, die Sicherung und die
einwandfreie Erdung der Hausinstallation
• Der elektrische Anschluß ans Stromnetz erfolgt mit einem
Stecker
mit Erdung oder mittels einer Vorrichtung zur allpoligen
Unterbrechung.
• Das gelb-grüne Erdungskabel muß an die Klemmleiste des
Gerätes einerseits und der Hausinstallation andererseits
angeschlossen werden.
• Wir lehnen jegliche Verantwortung für Schäden oder deren
Folgen ab, die aus der Benutzung eines nicht oder mangelhaft
geerdeten Gerätes resultieren.
• Alle Eingriffe am Versorgungskabel sind ausschließlich durch
den Werkskundendienst oder durch ähnlich qualifiziertes
Fachpersonal durchzuführen.

ACHTUNG: Falls das Netzkabel ausgetauscht werden sollte,
achten Sie beim Anschluss der einzelnen Kabel unbedingt auf die
folgende Farbenbelegung:
BLAU

- NULLLEITER (N)

BRAUN

- PHASE (L)

GELB-GRÜN

- ERDE

(    )

Das Kochfeld ist mit einer Leitungsschnur versehen, die es ihm
ermöglicht, nur an eine Stromversorgung mit einer Spannung von
220-240 V zwischen den Phasen oder zwischen Phase und
Nullleiter angeschlossen zu sein.

 • Schließen Sie das Gerät an eine Steckdose an.

Es ist jedenfalls möglich, das Kochfeld wie folgt
anzuschließen:

- Drehstrom 220-240 V3~
- Drehstrom 380-415 V2N~

Um eine neue Verbindung herzustellen, beachten Sie bitte
folgende Anweisungen:

• Bevor Sie die Verbindung herstellen, stellen Sie sicher, dass
das Gerät durch eine angemessene Sicherung geschützt - und
mit Kabeln mit zu einer normalen Versorgung ausreichendem
Querschnitt ausgestattet ist.
• Drehen Sie das Kochfeld so um, dass die Seite aus Glas auf
der Arbeitsplatte aufliegt, wobei für einen geeigneten Schutz
des Glases zu sorgen ist.

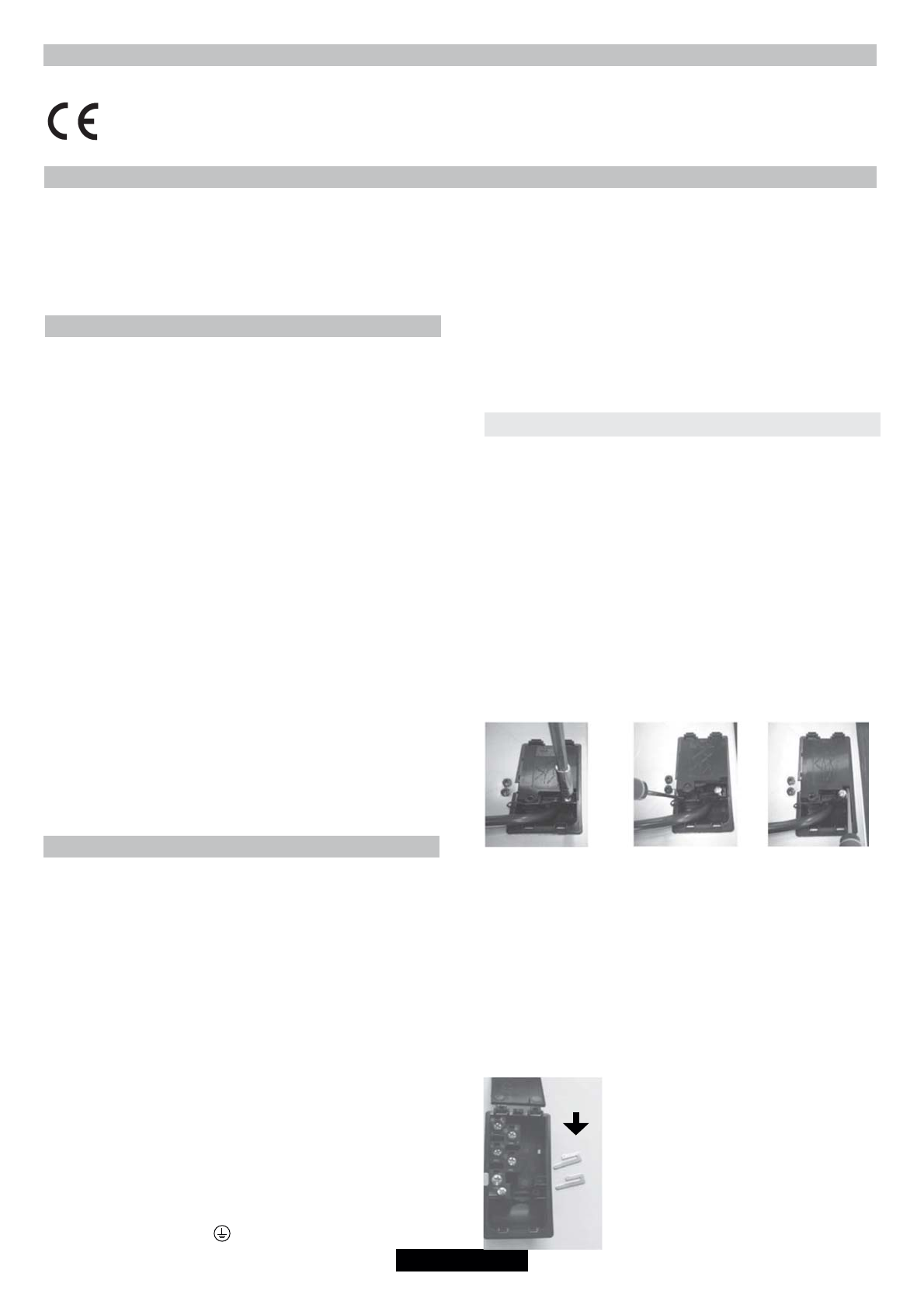

• Klappen Sie den Deckel unter Beachtung der nachstehenden
Reihenfolge auf:

1

          2

                3

• Lösen Sie die Kabelschellen "1",
• Finden Sie die zwei Stifte, die an den Seiten angebracht sind;
• Legen Sie das Blatt eines Schraubenziehers vor je einen Stift "2"
- "3", legen Sie es hinein und drücken Sie ein;
• Nehmen Sie den Deckel ab.
• Um das Netzkabel entfernen zu können
• ziehen Sie das Netzkabel heraus.Um das Netzkabel entfernen
zu können
• Drehen Sie die Schrauben heraus, welche die Einheit mit den
Shunt-Schienen und den Leitern des Netzkabels halten;
• ziehen Sie das Netzkabel heraus.
• Schritte zur Herstellung einer neuen Verbindung
- Wählen Sie das Netzkabel gemäß den Anweisungen in der
umseitigen Tabelle.

- Führen Sie das Netzkabel durch die
Kabelschelle hindurch;
- Isolieren Sie die Enden jedes Leiters auf
e i n e   L ä n g e   v o n   1 0   m m   a b ;   d a b e i
berücksichtigen Sie die erforderliche Länge
des Netzkabels für den Anschluss an das
Klemmbrett.
-Auf der Grundlage der nachstehenden
Tabelle positionieren Sie die Shunt-
Schienen, die Sie im dem vorherigen

Arbeitsschritt aufgehoben haben, unter

SHUNT
