AVVERTENZA: Il Produttore non può essere ritenuto responsabile di
qualsiasi incidente o delle relative conseguenze che potessero
insorgere durante l'utilizzo di un elettrodomestico privo di messa a
terra, oppure collegato ad una terra avente una continuità difettosa.

Se l'elettrodomestico ha un'uscita a presa, deve essere installato in
modo che tale uscita sia accessibile.

"Il montaggio deve essere conforme alle direttive e agli

standard." Il produttore declina qualsiasi responsabilità per

danni che potrebbero essere causati da utilizzo inappropriato o

irragionevole.

Prima di qualsiasi funzionamento elettrico, controllare sempre la
tensione di alimentazione riportata sul contatore, la regolazione del
sezionatore, la continuità del collegamento a terra rispetto
all'impianto; verificare anche che il fusibile sia appropriato.
Il collegamento elettrico all'impianto deve essere effettuato
rispettando la potenza nominale dell'elettrodomestico; ciò deve
essere effettuato tramite un sezionatore multipolare.

Trifase 220-240 V3

Per qualsiasi domanda relativa al cavo di alimentazione elettrica
rivolgersi al Servizio di Assistenza post-vendita o a un tecnico
qualificato.

Per procedere al nuovo collegamento, rispettare le istruzioni che
seguono:

Capovolgere il piano di cottura, con la vetroceramica rivolta verso il
piano di lavoro, prestando attenzione a proteggere la vetroceramica.

Prima di effettuare il collegamento accertarsi che l'impianto sia
protetto da un fusibile appropriato e che sia dotato di cavi aventi una
sezione sufficientemente grande per alimentare normalmente
l'elettrodomestico.

Il cavo giallo/verde del cavo di alimentazione elettrica deve essere
collegato alla terra dell'alimentazione elettrica ed ai morsetti
dell'elettrodomestico.

Se il piano di cottura è dotato di un cavo di alimentazione,
collegarlo solo ad un'alimentazione con tensione di 220-240 V tra la
fase e il neutro.

Trifase 380-415 V2N

È comunque sempre possibile collegare il piano di cottura a:

2

3

1

- Tirare verso l'esterno il cavo di alimentazione.

- mettere la punta di un cacciavite piatto davanti alle linguette "2" e
"3", spingere all'interno e premere;

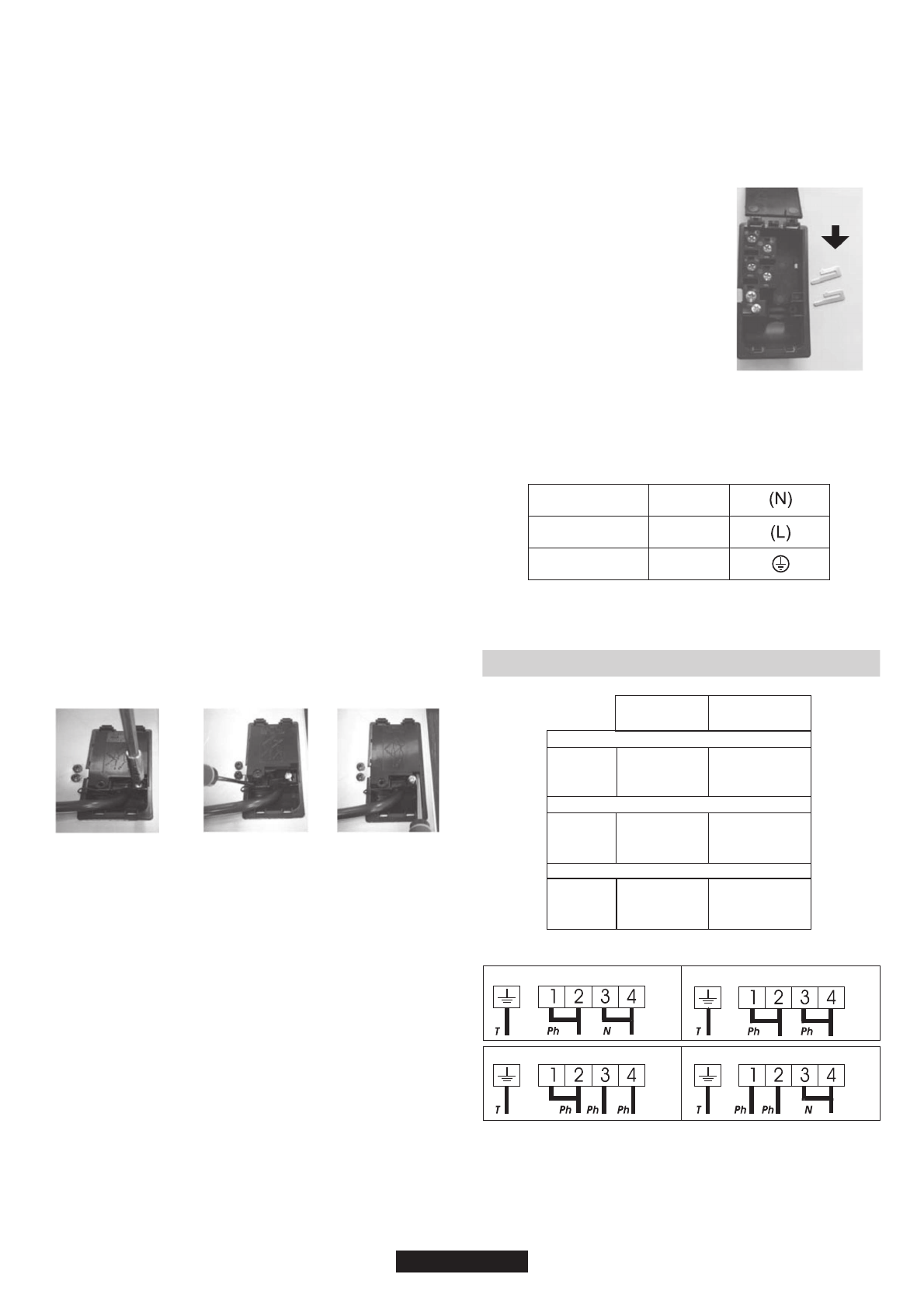

Per staccare il cavo di alimentazione elettrica:

- Togliere le viti che fissano la morsettiera che contiene le
derivazioni e i conduttori del cavo di alimentazione;

- Bloccare il coperchio;

N o t a : a c c e r t a r s i c h e l e v i t i d e l l a m o r s e t t i e r a s i a n o

completamente avvitate.

- individuare le due linguette sui lati;

- Passare il cavo di alimentazione elettrica nella fascetta;

- svitare la fascetta per cavi "1";

- Secondo il tipo di montaggio, utilizzare le deviazioni recuperate
nella prima operazione, fissare il conduttore come indicato sulla
tabella;

- Avvitare la fascetta per cavi.

- Scegliere il cavo di alimentazione in accordo con le indicazioni
della tabella;

Operazioni da effettuare per un nuovo collegamento:

- togliere il coperchio.

- Spelare l'estremità di ogni conduttore del cavo di alimentazione
per circa 10 mm, tenendo in considerazione la lunghezza richiesta
del cavo per il collegamento alla morsettiera;

Aprire il coperchio nella seguente sequenza:

- Scegliere il cavo di alimentazione in accordo con le indicazioni
della tabella;

- Spelare l'estremità di ogni conduttore del cavo di alimentazione
per circa 10 mm, tenendo in considerazione la lunghezza richiesta
del cavo per il collegamento alla morsettiera;

Operazioni da effettuare per un nuovo collegamento:

- A seconda del tipo di montaggio,
utilizzare le deviazioni recuperate nella
prima operazione, fissare il conduttore
come indicato sulla tabella;

- Passare il cavo di alimentazione elettrica nella fascetta;

- Avvitare la fascetta per cavi.

- Bloccare il coperchio;

DERIVAZIONE

N = Neutro

T = Terra

Ph = Fase

nel caso in cui fosse necessario sostituire il cavo di alimentazione,
collegare i fili in accordo con i seguenti colori/codici:

ATTENZIONE:

DISPOSIZIONE

"1-6"

DISPOSIZIONE

"7"

MONOFASE O BIFASES 220-240 V

~

Cavo
HO5V2V2F

Cavo
HO5V2V2F

Cavo
HO5V2V2F

3x2,5 mm

2

3x4 mm

2

4x1,5 mm

2

4x1,5 mm

2

4x1,5 mm

2

4x1,5 mm

2

TRIFASE  220-240 V

3~

TRIFASE 380-415 V

2N~

BLU

MARRONE

GIALLO VERDE

Neutro

Fase

Terra

(   )

Collegamento ai morsetti della morsettiera

Monofase 220-240 V~

Bifase 220-240 V2~

Trifase 220-240 V3~

Trifase 380-415 V2N~
