Se o equipamento tiver uma tomada, esta deve ser instalada de forma
a que fique acessível.

Trifásico 380-415 V2N

AVISO: O fabricante não pode ser responsabilizado por nenhum
incidente ou pelas consequências que possam surgir durante o uso
de um aparelho não ligado à terra ou ligado a uma terra cuja
continuidade é defeituosa.

O fio amarelo/verde do cabo de alimentação elétrico deve ser ligado
ao terra de ambos os terminais da alimentação elétrica do
equipamento.

No entanto, é possível ligar a placa a:

A ligação elétrica à instalação deve ser realizada de acordo com a
potência nominal do equipamento; isto deve ser feito através de um
interruptor limitador omnipolar.

Antes de qualquer operação elétrica, verifique a tensão de
alimentação apresentada no contador elétrico, o ajuste do disjuntor, a
continuidade da ligação à terra para a instalação e se o fusível é o
adequado.

"A instalação deve estar em conformidade com as normas e as

diretivas." O fabricante declina qualquer responsabilidade por

qualquer dano que possa ser causado por uso inadequado ou

não incorreto.

Para qualquer questão sobre o cabo de alimentação, consulte o
Serviço pós-venda ou um técnico qualificado.
Se a placa estiver equipada com o cabo de alimentação, deve ser
ligada a uma fonte de alimentação de 220-240 V entre fase e neutro.

Trifásico 220-240 V3

Antes de fazer a ligação, certifique-se de que a instalação está
protegida por um fusível certo e que está equipada com cabos de uma
secção suficientemente grande para alimentar o equipamento
normalmente.
Vire a placa, lado do vidro contra a bancada, com cuidado para
proteger o vidro.

Para realizar a nova ligação, siga as instruções abaixo:

Abra a tampa pela ordem seguinte:

2

3

1

- Desaparafuse o grampo de cabo "1";

- Selecione o cabo de alimentação de acordo
com as recomendações na tabela;

- Retire a tampa.

- Passe o cabo de alimentação pelo grampo;

- De acordo com a instalação e com a ajuda
de barras de derivação que deveria ter
recuperado na primeira operação, fixe o

Operações a realizar para fazer uma nova

ligação:

- De acordo com a instalação e com a ajuda de barras de derivação
que deveria ter recuperado na primeira operação, fixe o condutor
como apresentado no gráfico;

- Selecione o cabo de alimentação de acordo com as recomendações
na tabela;

- Encontre as duas guias localizadas nos lados;

- Passe o cabo de alimentação pelo grampo;

Para libertar o cabo de alimentação elétrica:

- Descarne a extremidade de cada condutor
do cabo de alimentação cerca de 10 mm,
considerando o comprimento solicitado do
cabo para a ligação ao bloco de terminais;

Nota: certifique-se de que os parafusos da placa de bornes estão

apertados.

- Fixe a tampa;

- Descarne a extremidade de cada condutor do cabo de alimentação
cerca de 10 mm, considerando o comprimento solicitado do cabo
para a ligação ao bloco de terminais;

Operações a realizar para fazer uma nova ligação:

- Puxe para fora o cabo de alimentação.

- Coloque a lâmina de uma chave de parafusos plana na frente de
cada guia "2" e "3

”

e pressione;

- Remova os parafusos que seguram o bloco de terminais que contém
as barras de derivação e os condutores do cabo de alimentação;

- Aparafuse o grampo de cabo.

Ph = Fase

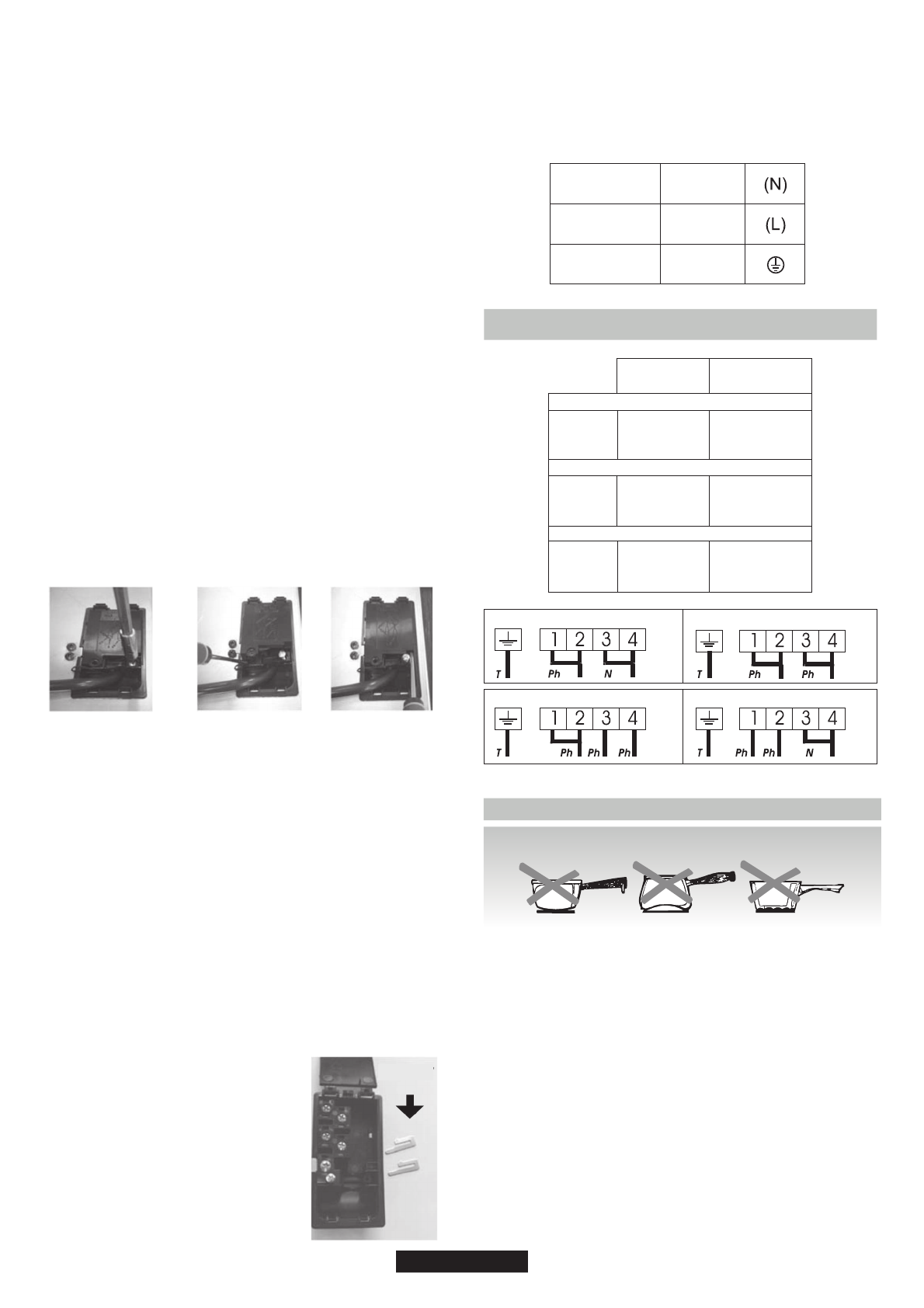

Ligação aos terminais no bloco terminal

ATENÇÃO:

Se for necessário substituir o cabo de alimentação, ligue o fio de
acordo com as seguintes cores/códigos:

ESQUEMA

"1-6"

ESQUEMA

"7"

MONOFÁSICO ou TRIFÁSICO 220-240 V~

Cabo
HO5V2V2F

Cabo
HO5V2V2F

Cabo
HO5V2V2F

3x2,5 mm

2

3x4 mm

2

4x1,5 mm

2

4x1,5 mm

2

4x1,5 mm

2

4x1,5 mm

2

TRIFÁSICO 220-240 V3~

TRIFÁSICO 380-415 V2N~

condutor como apresentado no gráfico;
- Fixe a tampa;

- Aparafuse o grampo de cabo.

(   )

143 PT

DERIVAÇÃO

AZUL

CASTANHO

AMARELO-

VERDE

Neutro

Tensão

Terra

Monofásico 220-240 V~

Duas fases 220-240 V2~

Trifásico 220-240 V3~

Trifásico 380-415 V2N~

N = Neutro

T = Terra

Usar utensílios de cozinha de boa qualidade é importante

para conseguir o melhor desempenho da sua placa.

•

Certifique-se de que a base do recipiente está seca:

Ao encher

as panelas com líquidos ou ao usar uma que tenha estado guardada
no frigorífico, assegure-se de que a base da panela está
completamente seca antes de a colocar sobre a placa. Isto ajuda a
evitar manchar a placa.

Aço inoxidável:

Altamente recomendado. Especialmente bom com

uma base chapeada tipo sanduíche. A base sanduíche combina os
benefícios do aço inoxidável (aspeto, durabilidade e estabilidade)
com as vantagens do alumínio ou do cobre (condução de calor,
distribuição de calor uniforme).

A ESCOLHA DAS PANELAS -

as seguintes informações vão ajudar a

escolher utensílios de cozinha que garantem um bom desempenho.

•

Use sempre utensílios de cozinha de boa qualidade com bases

perfeitamente planas e espessas:

O uso deste tipo de utensílios de

cozinha impedirá pontos quentes que fazem com que os alimentos se
agarrem. Panelas e tachos em metal espesso proporcionam uma
distribuição uniforme do calor.

•

Use panelas cujo diâmetro seja grande o suficiente para cobrir

completamente a superfície do disco:

O tamanho da panela não

deve ser inferior ao da área de aquecimento. Se for ligeiramente mais
larga a energia será utilizada com sua máxima eficiência
