"De installatie moet voldoen aan de geldende normen en

richtlijnen." De fabrikant wijst alle verantwoordelijkheid af voor

schade die veroorzaakt zou kunnen worden door ongeschikt of

oneigenlijk gebruik.

Driefase 380-415 V2N

Voordat u de aansluiting tot stand brengt, dient u te zorgen dat de
installatie beschermd is door een geschikte zekering, en dat hij
voorzien wordt van stroomdraden met een diameter die groot genoeg
is om het apparaat normaal van stroom te voorzien.

Als de kookplaat voorzien is van een netsnoer, dan moet dit worden
aangesloten op een netvoeding van 220-240 V tussen fase en
neutraal.

Als het apparaat voorzien is van een contactdoos, dan moet het
zodanig geïnstalleerd worden dat de contactdoos toegankelijk is.

De elektrische aansluiting naar de installatie moet worden uitgevoerd
volgens het nominale vermogen van het apparaat; deze moet tot
stand worden gebracht via een omnipolaire uitschakelaar.

De geel/groene draad van de voedingskabel moet aangesloten
worden op aarde van zowel de stroomtoevoer als de klemmen van het
apparaat.
Neem bij vragen over het netsnoer contact op met de klantenservice
of met een erkende monteur.

Het is echter mogelijk om de kookplaat aan te sluiten op:
Driefase 220-240 V3

Volg de onderstaande instructies om de nieuwe aansluiting tot stand
te brengen:

Controleer voor het uitvoeren van elektrische werkzaamheden de
voedingsspanning die aangegeven is op de elektriciteitsmeter, de
afstelling van de stroomonderbreker, de continuïteit van de
aansluiting op de aarde van de installatie en of de zekering geschikt is.

WAARSCHUWING: De fabrikant kan niet aansprakelijk worden
gesteld voor ongelukken of consequenties daarvan die kunnen
voortvloeien uit het gebruik van een apparaat dat niet aangesloten is
op een aarde, of aangesloten is op een aarde met een defecte
continuïteit.

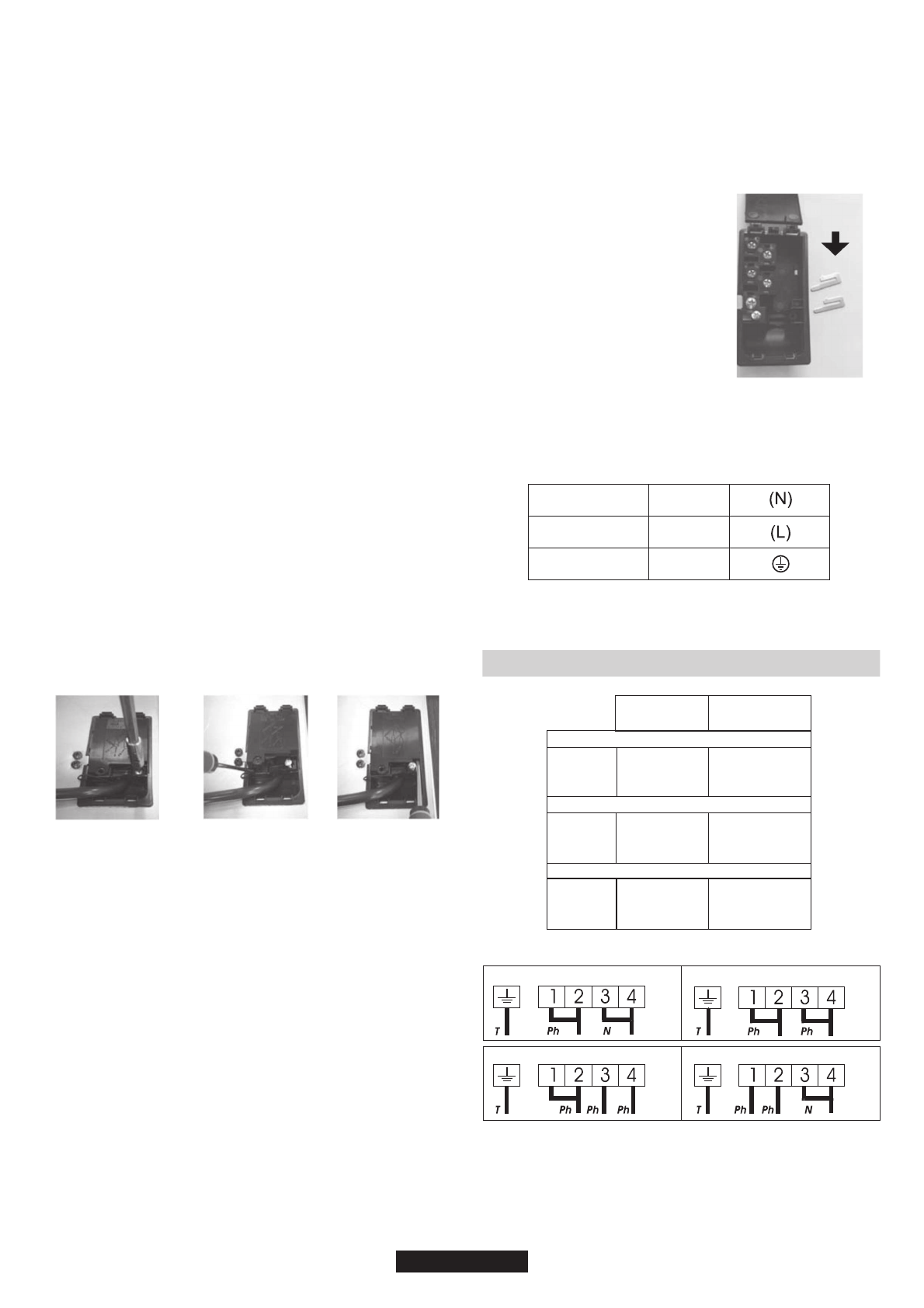

Keer de kookplaat om met de glazen kant op het werkblad; wees
voorzichtig om het glas te beschermen.

2

3

1

Het netsnoer losmaken:

-

schroef kabelklem "1"`los;

-

zoek de twee lipjes aan de zijkanten op;

-

zet het blad van een platte schroevendraaier voor de lipjes "2" en

"3", duw ze in en druk;
-

verwijder het deksel.

-

Trek het netsnoer eruit.

-

K i e s d e n e t v o e d i n g s k a b e l i n o v e r e e n s t e m m i n g m e t d e

aanbevelingen in de tabel;
-

Steek de netvoedingskabel in de klem;

-

Schroef de kabelklem vast.

-

Strip het uiteinde van elke geleider van het netsnoer tot een lengte

van 10 mm; houd hierbij rekening met de benodigde lengte van het
snoer voor de aansluiting op het klemmenblok;
-

- Volgens de installatie en met behulp van de shunts die u

bewaard heeft bij de eerste handeling, bevestigt u de geleider zoals
weergegeven op het diagram;
-

Bevestig het deksel;

-

Verwijder de schroeven van het klemmenblok met de shunts en

de geleiders van het netsnoer;

Uit te voeren handelingen om een nieuwe aansluiting te maken:

Open het deksel in deze volgorde:

Opmerking: zorg ervoor dat de schroeven van het klemmenbord

goed zijn vastgedraaid.

Uit te voeren handelingen om een nieuwe aansluiting te maken:

-

K i e s d e n e t v o e d i n g s k a b e l i n o v e r e e n s t e m m i n g m e t d e

aanbevelingen in de tabel;
-

Steek de netvoedingskabel in de klem;

-

Strip het uiteinde van elke geleider van het netsnoer tot een lengte

van 10 mm; houd hierbij rekening met de benodigde lengte van het
snoer voor de aansluiting op het klemmenblok;

-

Volgens de installatie en met behulp

van de shunts die u bewaard heeft bij de
eerste handeling, bevestigt u de geleider
zoals weergegeven op het diagram;

-

Schroef de kabelklem vast.

-

Bevestig het deksel;

SHUNT

N

Neutraal

=

T

Aarde

=

=

Ph = Fase

Mocht het nodig zijn om het netsnoer te vervangen, sluit de draad dan
aan in overeenstemming met de volgende kleuren/codes:

LET OP:

INDELING

"1-6"

INDELING

"7"

MONOFASE of TWEE FASEN 220-240 V~

Kabel
HO5V2V2F

Kabel
HO5V2V2F

Kabel
HO5V2V2F

3x2,5 mm

2

3x4 mm

2

4x1,5 mm

2

4x1,5 mm

2

4x1,5 mm

2

4x1,5 mm

2

DRIE FASEN 220-240 V3~

DRIE FASEN 380-415 V2N~

BLAUW

BRUIN

GEEL/GROEN

Neutraal

Live (stroom)

Aarde

(   )

Aansluiting op de klemmen op het klemmenblok

Monofase 220-240 V~

Twee fasen 220-240 V2~

Drie fasen 220-240 V3~

Drie fasen 380-415 V2N~
