Не подключайте данный аппарат или другие
компоненты к источникам электроэнергии, пока
не произведены все подключения между
компонентами.

■

Индикации кабелей

■

Аналоговые гнезда

Подключив пальчиковый аудиокабель к
аналоговым гнездам данного аппарата, можно
принимать аудиосигналы от аудиокомпонентов.
Подключите красные штекеры к правым гнездам
и белые штекеры к левым гнездам.

■

Цифровые гнезда

Данный аппарат оборудован цифровыми гнездами
для прямой передачи цифровых сигналов по
коаксиальному или оптико-волоконному кабелям.
Вы можете использовать цифровые гнезда для
приема битовых потоков PCM, Dolby Digital и
DTS. При подключении компонентов к гнездам
COAXIAL и OPTICAL одновременно, приоритет
отдается сигналам, поступающим в гнездо
COAXIAL. Все цифровые входные гнезда
совместимы с цифровыми сигналами с частотой
стробирования 96 кГц.

Цифровые и аналоговые сигналы независимо
обрабатываются данным аппаратом. Таким образом,
аудиосигналы, поступающие в аналоговые гнезда,
выводятся только от аналоговых гнезд OUT (REC).

Колпачок предохранения от пыли

Перед подключение оптико-волоконного кабеля,
удалите колпачок от оптического гнезда. Не
выбрасывайте колпачок. Если вы не используете
оптическое гнездо, обязательно вставьте
колпачок на место. Данный колпачок
предохраняет гнездо от пыли.

■

Видеогнезда

Данный аппарат оборудован тремя типами
видеогнезд. Подключение зависит от наличия
входных гнезд на экране.

Гнезда VIDEO

Для обычных композитных видеосигналов.

Гнезда S VIDEO

Для S-видеосигналов, разделенных на
видеосигналы якрости (Y) и цвета (C) для
достижения высококачественного цветного
воспроспроизведения.

Гнезда COMPONENT VIDEO

Для компонентных сигналов, разделенных на
сигналы яркости (Y) и различия цветов (R

B

, P

R

)

для обеспечения наилучшего качества
воспроизведения картинки.

ПОДКЛЮЧЕНИЯ

Перед подключением
компонентов

Примечание

ПРЕДУПРЕЖДЕНИЕ

S

V

O

L

R

C

Y

P

B

P

R

левые аналоговые кабели

правые аналоговые кабели

оптические кабели

коаксиальные кабели

видеокабели

Для аналоговых сигналов

Для цифровых сигналов

Для видеосигналов

S-видеокабели

компонентные видеокабели

 VIDEO

S VIDEO

COMPONENT VIDEO

 P

R

 P

B

 Y

S VIDEO

VIDEO

COMPONENT
VIDEO

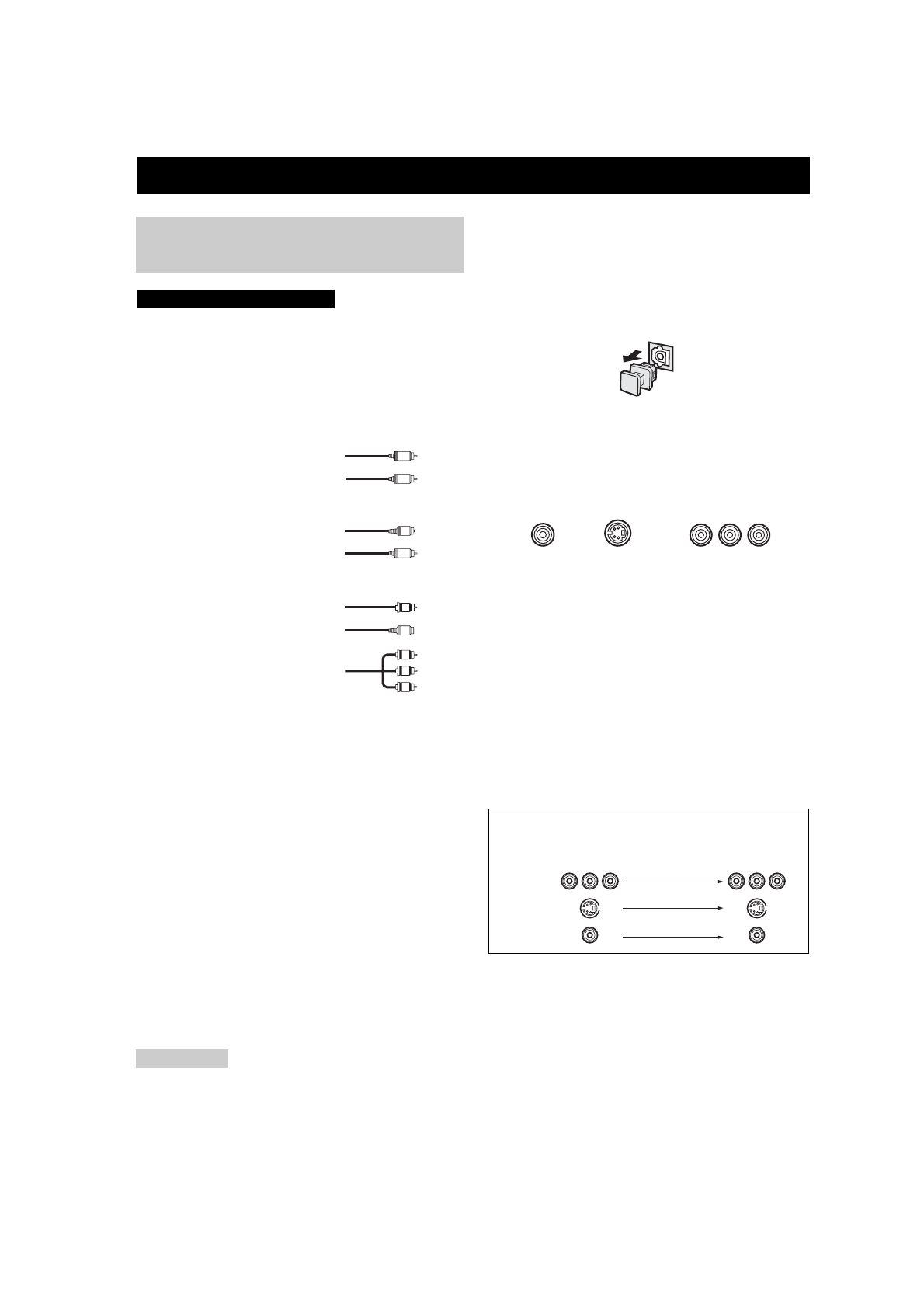

Поток сигналов внутри данного аппарата
