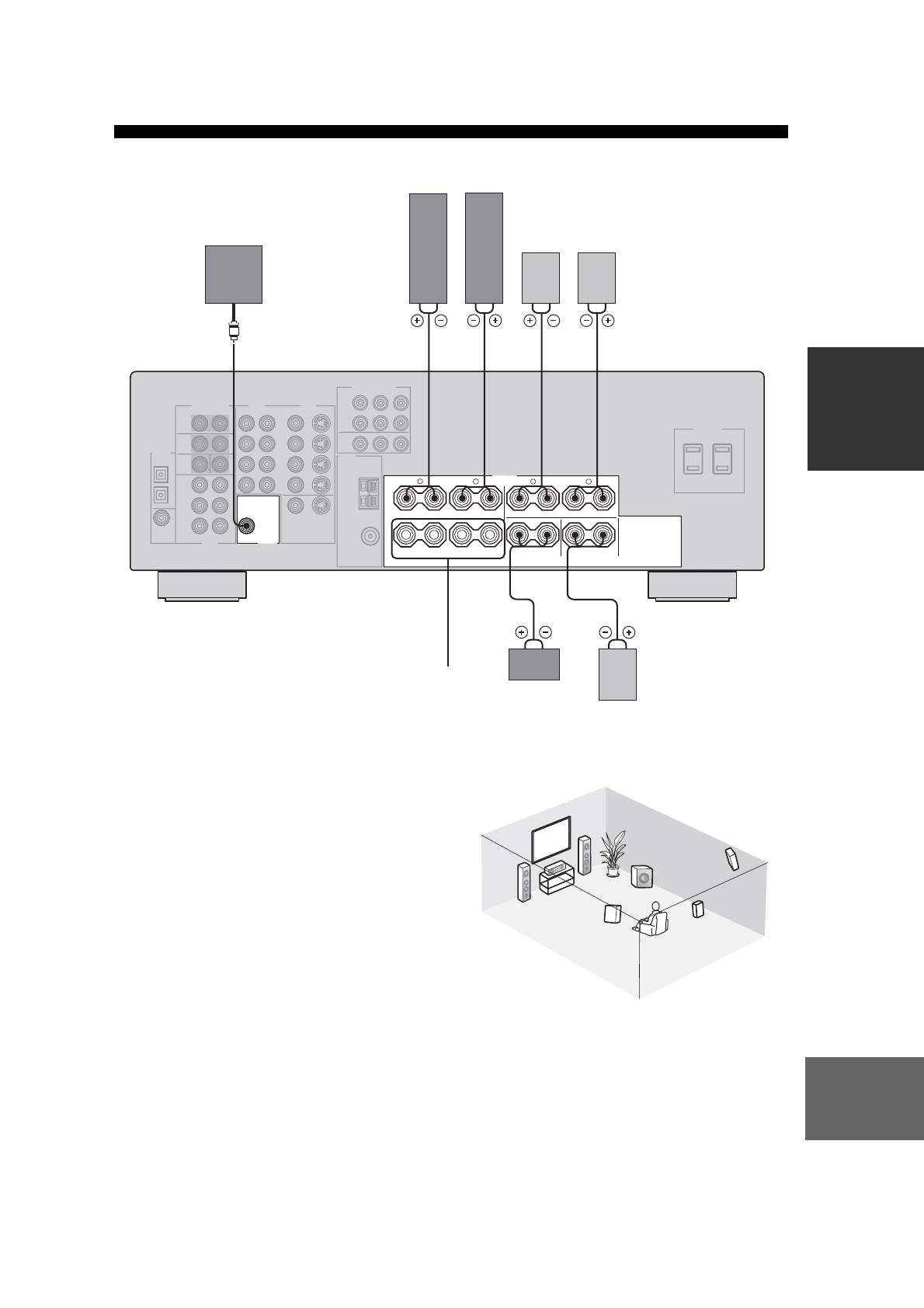

УСТАНОВКА КОЛОНОК

ПОДГ

О

Т

ОВК

А

Ру
сс
кий

■

Терминалы FRONT

Подключите одну или две акустические системы
(2, 3) к данным терминалам. При использовании
только одной акустической системы, подключите
ее к терминалам FRONT A или B.

■

Терминалы CENTER

Подключите центральную колонку (4) к данным
терминалам.

■

Терминалы SURROUND

Подключите колонки окружающего звучания
(6, 7) к данным терминалам.

■

Гнездо SUBWOOFER

К данному гнезду подключите сабвуфер со
встроенным усилителем (1), такой как YAMAHA
Active Servo Processing Subwoofer System.

■

Терминалы SURROUND BACK

Подключите тыловую колонку окружающего
звучания (5) к данным терминалам.
