ПОДКЛЮЧЕНИЯ

ПОДГ

ОВК

Ру
сс
кий

Внутренние ЧМ- и АМ-антенны поставляются
вместе с данным аппаратом. Вообще, данные
антенны должны обеспечивать достаточно
сильный прием сигнала. Подключите каждую
антенну надлежащим образом к соответствующим
терминалам.

■

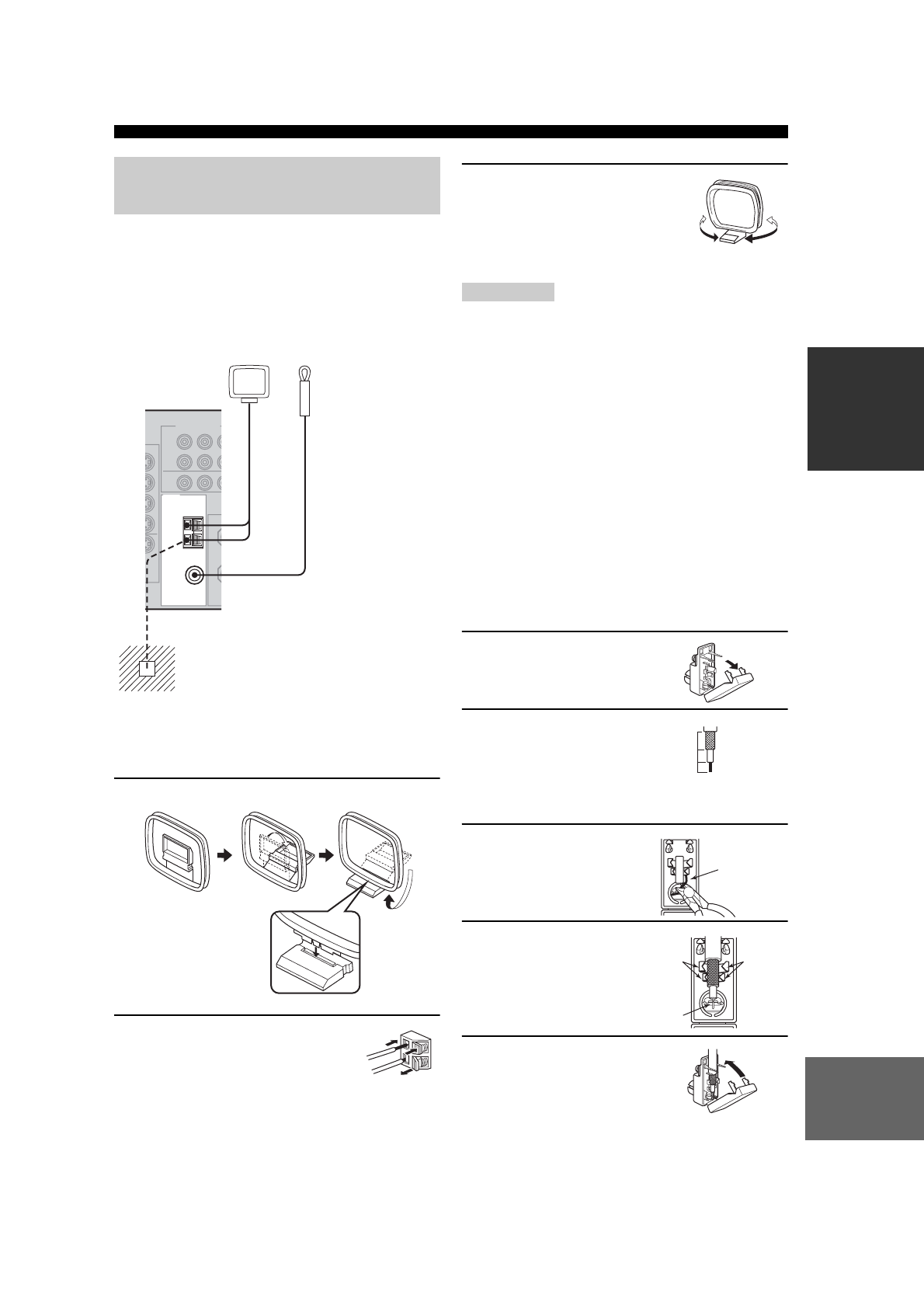

Подключение рамочной АМ-антенны

Установите рамочную АМ-антенну.

Нажав и удерживая нажатой
защелку, вставьте концы
проводов рамочной АМ-
антенны в терминалы AM
ANT и GND.

Выберите направление
рамочной АМ-антенны для
оптимального приема.

• Рамочная АМ-антенна должна быть установлена на

расстоянии от данного аппарата.

• Рамочная АМ-антенна должна всегда оставаться

подключенной, даже при подключении внешней АМ-
антенны к данному аппарату.

• Внешняя антенна, установленная надлежащим

образом, принимает радиоволны чище, чем внутренняя
антенна. При плохом приеме, использование внешней
антенны может улучшить качество приема. Для
получения более подробной информации о внешних
антеннах, обратитесь к ближайшему
авторизированному дилеру YAMAHA или в сервис
центр.

■

Подключение адаптера антенны на
75-Ом/300-Ом (только модель для
Соединенного Королевства
Великобритании и Северной
Ирландии)

Откройте крышку
поставляемого адаптера
антенны на 75 Ом/300 Ом.

Отрежьте внешний
слой коаксиального
кабеля на 75 Ом и
подготовьте его к
подключению.

Отрежьте и удалите
токоподводящий
проводник.

Вставьте
провод кабеля
в щель, и
зажмите его
держателями.

Закройте крышку.

Подключение ЧМ- и АМ-
антенн

TUNER

ANT

GND

ANT

Ω

UNBAL.

Рамочная АМ-антенна
(поставляется)

Заземление (терминал GND)

Для обеспечения максимальной безопасности и
уменьшения помех, подключите терминал
антенны GND к хорошему заземлению.
Хорошим заземлением может послужить
металлический штырь, введенный в сырую
землю.

Внутренняя ЧМ-антенна
(поставляется)

Примечания

11
8
6

Единица
измерения:
mm

Токоподводящий
проводник

Зажмите

Вставьте провод
в щель
