10

СОЕДИНЕНИЯ

■

Подключение кабеля питания
переменного тока

После завершения всех других соединений,
подключите силовой кабель питания к розетке
переменного тока.

■

AC OUTLET(S) (SWITCHED)

Модели для Соединенного Королевства
Великобритании и Северной Ирландии,
и Австралии ......................................................  1 выход
Модель для Кореи ................................... Отсутствует
Другие модели................................................. 3 выхода

Данные выходы используются для подключения
силовых кабелей питания других компонентов к
данному аппарату. Питание выхода AC OUTLET(S)
управляется кнопками POWER или STANDBY/ON
на фронтальной панели данного аппарата (или на
пульте ДУ). Данные выходы обеспечивают
электропитанием любой подключенный компонент,
когда питание на данный аппарат включено.
Информацию о максимальном напряжении (общем
энергопотреблении компонентов) можно получить в
разделе смотрите “ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ” на стр. 18.

■

VOLTAGE SELECTOR
(Только модель для Азии и общая
модель)

Переключатель VOLTAGE SELECTOR на задней
панели данного аппарата должен быть установлен
на местное напряжение ДО подключения силового
кабеля питания к розетке переменного тока.
Имеются следующие напряжения:
Модель для Азии

................ 220/230–240 В переменного тока, 50/60 Гц

Общая модель

.... 110/120/220/230–240 В переменного тока, 50/60 Гц

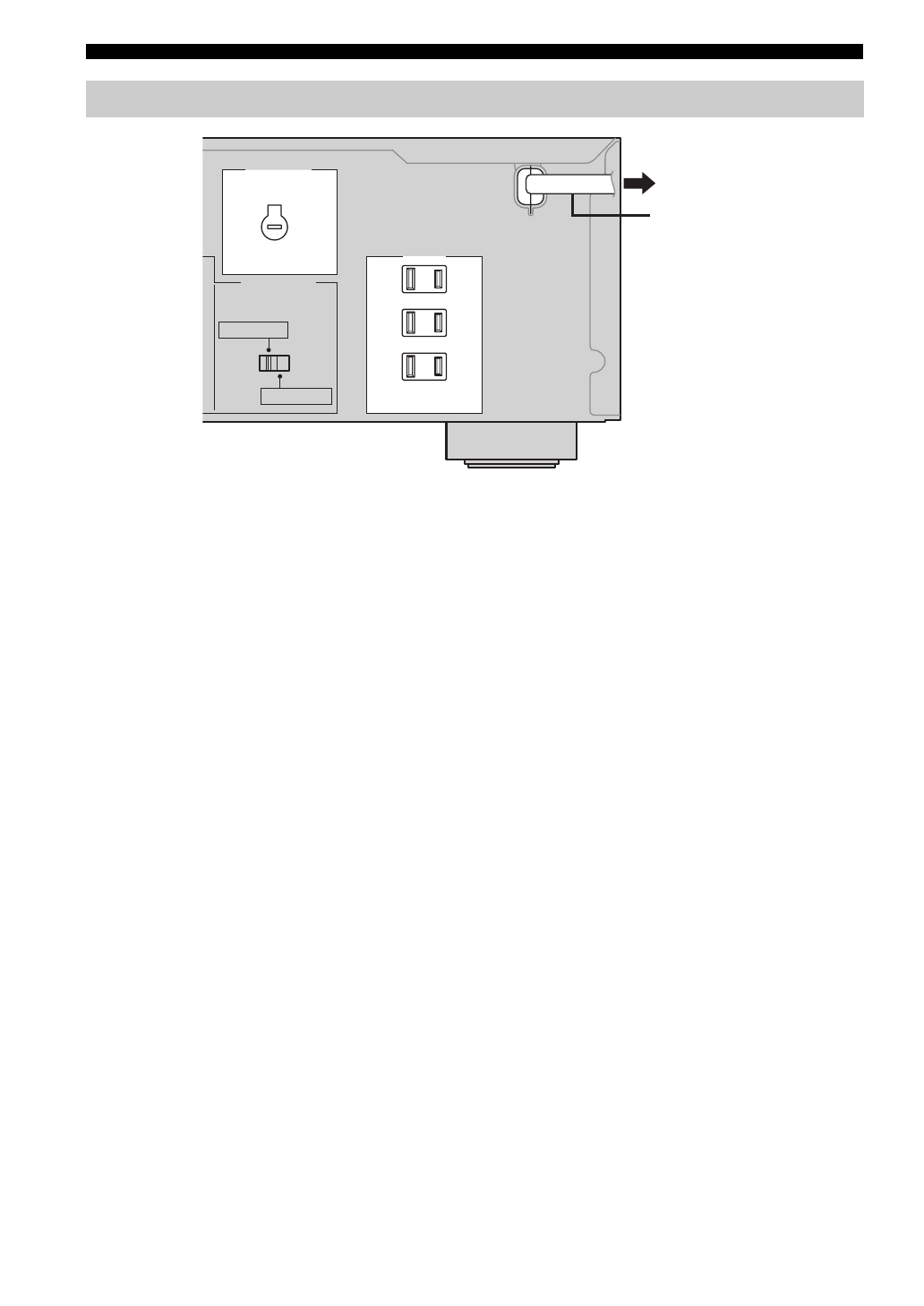

Подключение поставляемого силового кабеля питания

AC OUTLETS

VOLTAGE SELECTOR

IMPEDANCE SELECTOR

SWITCHED

100W MAX. TOTAL

A OR B: 4

Ω

MIN / SPEAKER

A+B: 8

Ω

MIN / SPEAKER

A OR B:   6

Ω

MIN / SPEAKER

A+B: 12

Ω

MIN / SPEAKER

(Общая модель)

К розетке переменного тока

Силовой кабель
переменного тока
