11
10
ИНСТРУКЦИИ ПО ПОДКЛЮЧЕНИЮ
Подключение питания
Плюсовой терминал усилителя должен быть напрямую соединен с плюсовой
клеммой аккумулятора автомобиля. На силовой кабель необходимо
установить предохранитель не далее 40 см от плюсовой клеммы АКБ.
Подключение питания усилителя к любой другой точке (например, блок
предохранителей, прикуриватель и т. д.) уменьшит выходную мощность,
может вызвать шум и искажения, а также привести к повреждению штатной
проводки автомобиля.
Минусовой терминал усилителя (GND) должен быть подключен к минусовой
клемме АКБ (рекомендуется) или к кузову автомобиля. Для подключения
необходимо искпользовать кабель такого же сечения, что и плюсовой.
Место подключения должно быть очищено от эмали и грунтовки до металла.
Подключение кабеля управления (REMOTE)
Усилитель включается автоматически при подаче напряжения + 12 В
на терминал REM с головного устройства. Это слаботочная линия, поэтому
для подключения можно использовать кабель сечением 0,75–1.0 мм²,
как правило такой кабель маркируется синим цветом.
Подключение динамиков
В зависимости от типа и количества акустических систем, используемых
с усилителем, подключите их к акустическим терминалам усилителя
в соответствии со схемой подключения.
При подключении обратите внимание на полярность клемм динамиков
и убедитесь, что она соответствует полярности терминалов на усилителе.
Не заземляйте провода динамиков на шасси автомобиля!

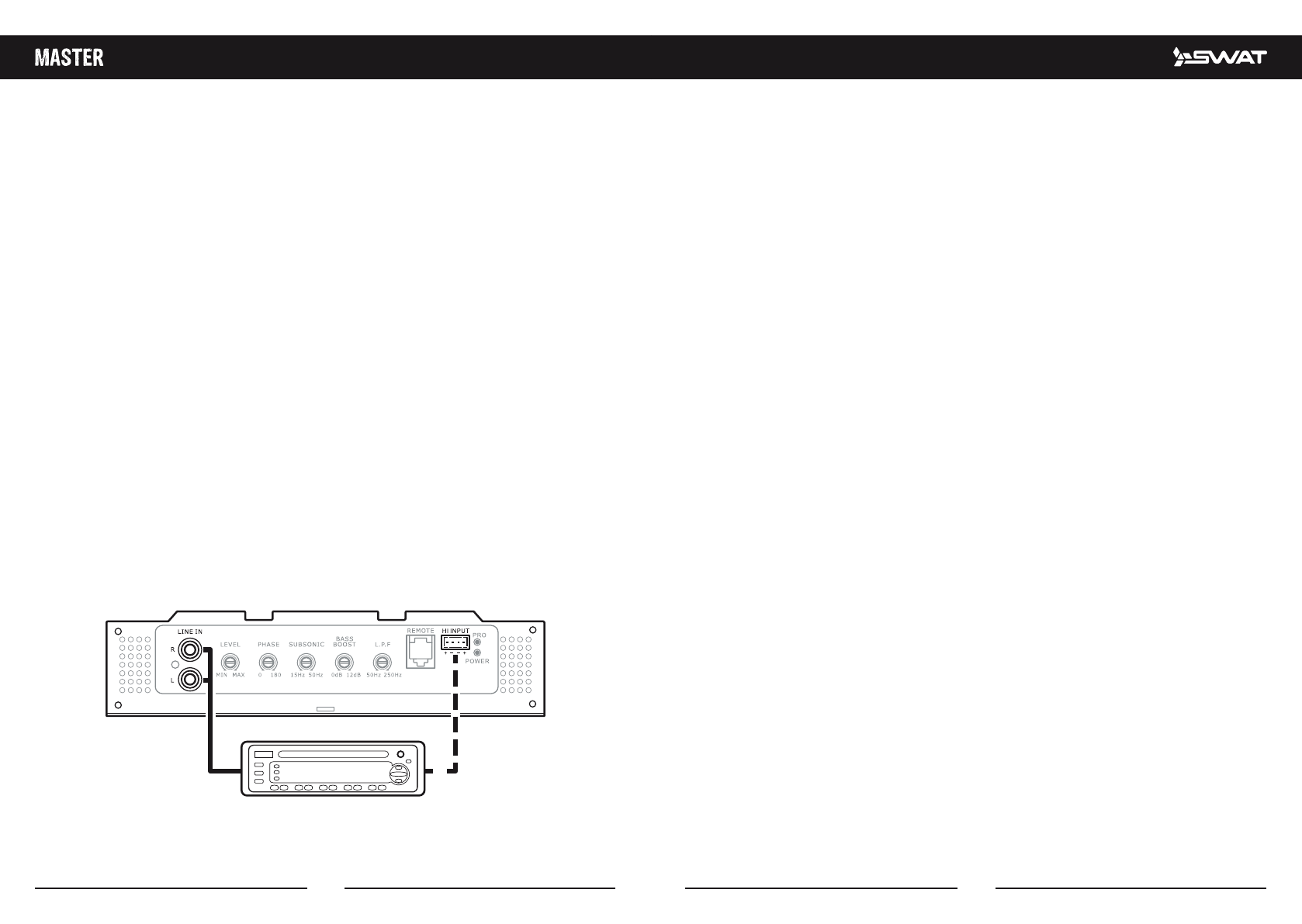

Подключение аудио-сигнала
Если на головном устройстве отстутсвуют выходы RCA, передачу сигнала
можно установить через аудио-выходы на динамики ко входам высокого
уровня усилителя с помощью специального разъема из комплекта поставки.
СИСТЕМА ЗАЩИТЫ
При срабатывании защиты устройство выключается, а на корпусе усилителя
включается красный индикатор
(P)
. Это происходит, если:
–
устройство перегрелось;
–
клеммы или провода громкоговорителей замкнуты между собой
или с корпусом автомобиля;
–
акустические системы вышли из строя.
ЗАМЕНА ПРЕДОХРАНИТЕЛЯ
Если плавкий предохранитель вышел из строя:
–
Проверьте подключение питания и акустических систем.
–
Замените предохранитель. Используйте новый предохранитель
с тем же номиналом. Применение предохранителя с более высоким
номиналом тока может нанести серьезный ущерб устройтсву.
–
Если новый предохранитель сгорел вновь, обратитесь в сервисный центр.
УПРАВЛЕНИЕ
Настройка входной чувствительности (GAIN)
Регулятор входного уровня
(A)
позволяет системе работать в широком
диапазоне. Настройте чувствительность таким образом, чтобы добиться
максимально возможной громкости звука без каких-либо искажений.
Рекомендуется следующая процедура:
–
Если вы используете несколько усилителей, настройка должна
выполняться для каждого устройства отдельно.
–
Установите регулятор громкости головного устройства на 2/3
от максимального значения.
–
Затем поворачивайте регулятор чувствительности в сторону увеличения,
пока не услышите искажения. Затем немного поверните регулятор
в обратную сторону, пока искажения не исчезнут.
ВНИМАНИЕ:
Если вы используете 2-омные динамики в стереорежиме
или 4-омные динамики в режиме моста и срабатывает защита от перегрузки,
поверните регулятор усиления в направлении «Мин» до тех пор, пока работа
устройства не стабилизируется.
Выбор режима работы кроссовера (X-OVER)
На 4-х и 2-канальных усилителях, в зависимости от конфигурации ваших
акустических систем, установите переключатель X-OVER
(E)
в позицию
Фильтр Высоких Частот (HPF), кроссовер выключен (FULL) или Фильтр
Низких Частот (LPF).
Функция подъема баса (Bass Boost)
Установите регулятор Bass Boost
(D)
в значение от 0 до 12 Дб,
на которое будет поднят бас.
