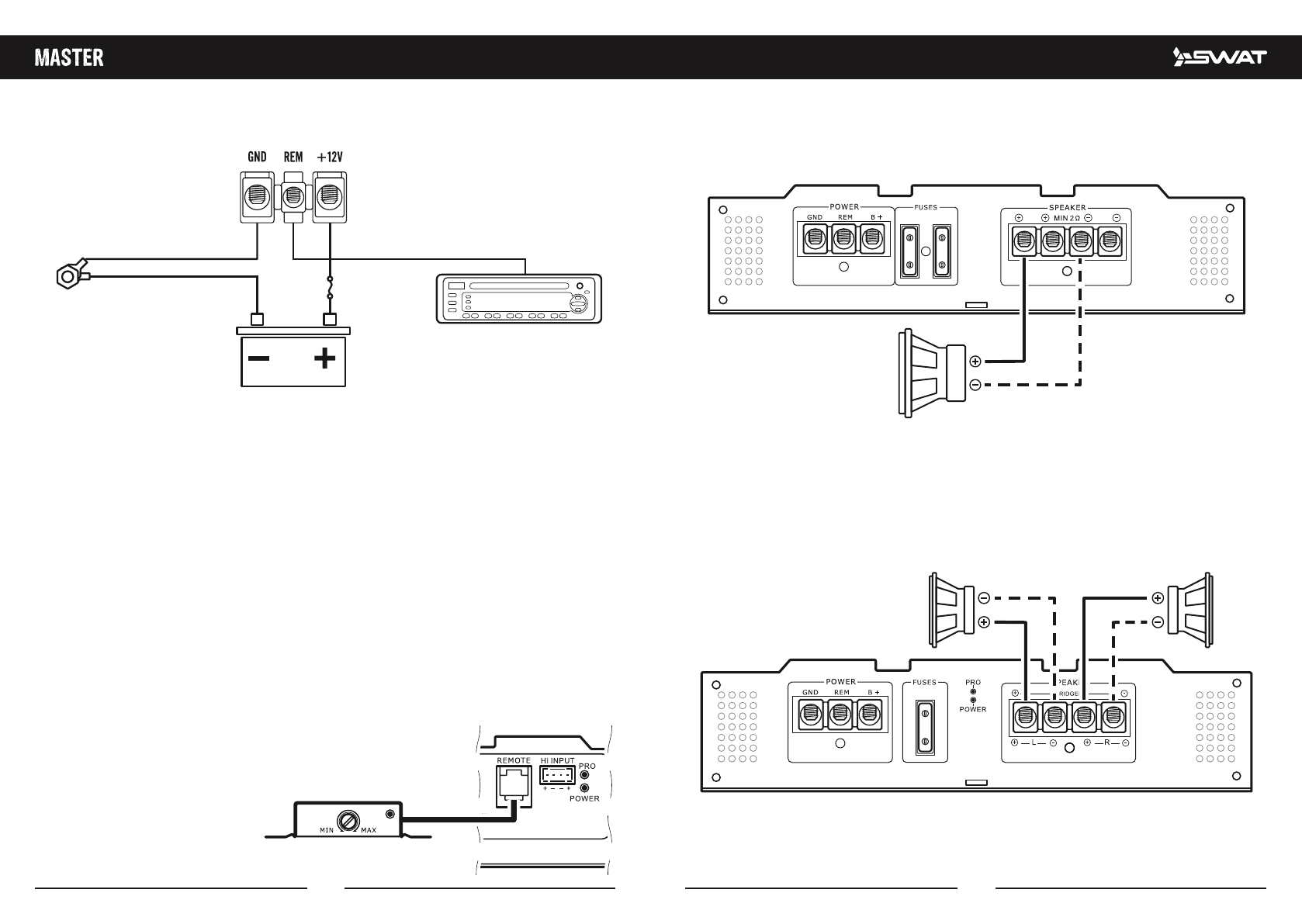

СХЕМА ПОДКЛЮЧЕНИЯ АКУСТИЧЕСКИХ СИСТЕМ
M-1.500, M-1.1000
Сабвуфер
2– 8 Ом
M-2.65, M-2.120
2-канальный режим
Динамики
2– 8 Ом
СХЕМА ПОДКЛЮЧЕНИЯ ПИТАНИЯ
Головное устройство
Аккумулятор
На корпус автомобиля
FUSE
REMOTE OUT +12 V
GND (–)
Примечание
Подключите провод питания +12V только после того, как подключите все
остальные провода. Убедитесь, что провод заземления надежно закреплен
на металлической части автомобиля. Ненадежный контакт может привести
к выходу устройства из строя.
REMOTE
: Усилитель включается автоматически при подаче сигнала
+12 V с головного устройства на вход REMOTE.
В случае, если данный разъем на магнитоле уже используется для включения
другого устройства (например, радио-антенной), можно подключить провод
усилителя к этому же разъему. В таком случае усилитель и радио-антенна
будут включаться одновременно.
ПОДКЛЮЧЕНИЕ ВНЕШНЕГО РЕГУЛЯТОРА
M-1.500, M-1.1000
Подключите внешний
регулятор уровня к разъему
REMOTE
(K)
на усилителе
с помощью кабеля
из комплекта поставки.
