9

PL

Przyłączanie komponentów

Przyłączenia wejść 5.1CH

Potrzebne przewody

Przewody audio (nie dostarczone z osprzętem)

Dwa dla gniazdek 5.1CH INPUT FRONT oraz REAR

Przewody monofonicznego audio (nie dostarczone z
osprzętem)
Dwa dla gniazdek 5.1CH INPUT CENTER i SUB WOOFER

Czarny

Czarny

Przewód wideo (nie dostarczony z osprzętem)

Jeden dla gniazdek DVD/LD VIDEO IN (itd.)

Żółty

Żółty

Uwaga

Jeżeli połączenia wykonano w sposób opisany powyżej, należy
wyregulować poziom dźwięku głośników surround i głośnika
subwoofer odtwarzacza DVD lub wielokanałowego dekodera.

Dodatkowo do dekodera wielokanałowego, odbiornik
wyposażono również w gniazdka wejściowe kanałów
5.1CH INPUT. Te możliwości połączeń udostępniają
korzystanie z wielokanałowych oprogramowań,
zapisanych w innych formatach poza Dolby Digital (AC-3)
i DTS. Jeżeli odtwarzacz DVD jest wyposażony w
gniazdka wyjściowe 5.1CH OUTPUT, użytkownik może
połączyć je bezpośrednio z odbiornikiem i wykorzystać
zalety dźwiękowe wielokanałowego dekodera
odtwarzacza DVD. Alternatywnie, gniazdka 5.1CH INPUT
można również wykorzystać do podłączenia
zewnętrznego dekodera wielokanałowego. Aby móc w
pełni wykorzystać wielokanałowy dźwięk surround,
potrzebnych jest pięć głośników (dwa przednie, dwa tylne
i głośnik środkowy) oraz niskotonowy głośnik subwoofer.
Szczegóły dotyczące wejściowych przyłączeń kanałów
5.1 sprawdzić w instrukcjach obsługi dostarczanych z
odtwarzaczem DVD, wielokanałowym dekoderem, itd.

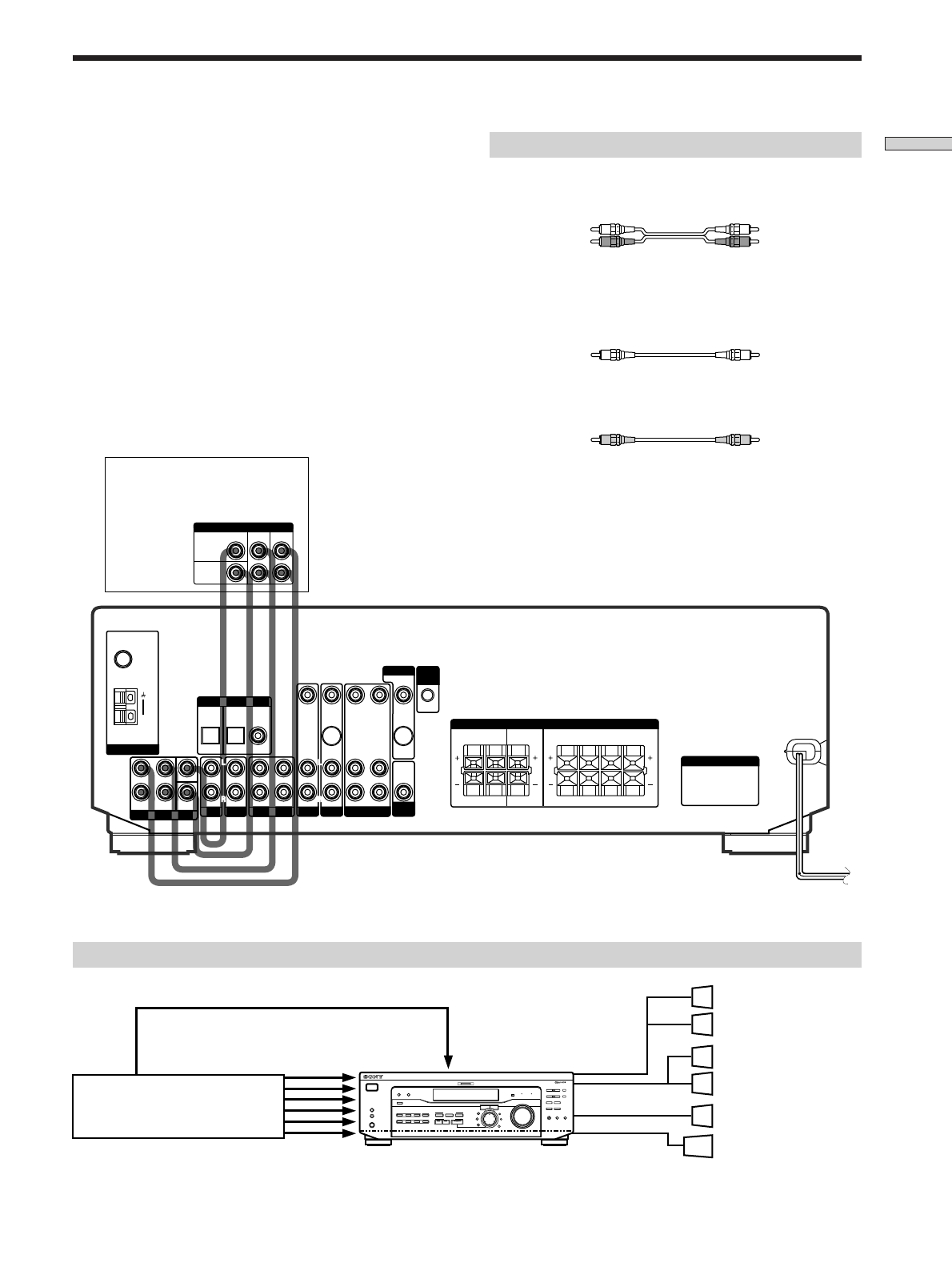

Przykład przyłączenia odtwarzacza DVD przy wykorzystaniu gniazdek wejściowych 5.1CH INPUT

Uwaga

Szczegóły przyłączeń systemu głośnikowego, patrz strona 13.

Odtwarzacz DVD

Przedni Głośnik (L)

Przedni Głośnik (P)

Tylny Głośnik (L)

Tylny Głośnik (P)

Środkowy Głośnik

Aktywny Głośnik
Niskotonowy Woofer

Odtwarzacz DVD, Dekoder

wielokanałowy, itp.

DVD/LD
VIDEO IN etc.

REAR

CENTER

WOOFER

5.1 CH OUTPUT

FRONT

MD/TAPE

ANTENNA

DIGITAL IN

TV/SAT

5.1 CH INPUT

AUX

CD

DVD/LD

VIDEO

SUB

WOOFER

IMPEDANCE

SELECTOR

SPEAKERS

CTRL
A1

I I

MONITOR

AC   OUTLET

FRONT

REAR

SUB

WOOFER

AUDIO IN

AUDIO IN

TV/SAT

OPTICAL

OPTICAL

COAXIAL

DVD/LD

REC OUT

IN

AUDIO IN

VIDEO IN

AUDIO IN

VIDEO IN

AUDIO OUT

AUDIO IN

VIDEO OUT

VIDEO IN

VIDEO OUT

S-VIDEO

OUT

S-VIDEO

 IN

AUDIO

OUT

4

Ω

8

Ω

CENTER

L

R

L

R

L

R

L

R

L

R

FRONT

REAR

R

L

R

L

R

L

R

L

R

L

R

L

CENTER

B    FRONT    A

FM

75

Ω

COAXIAL

AM

5.1 CH INPUT

VIDEO OUT

SUB WOOFER

SPEAKERS
REAR/CENTER

SPEAKERS
FRONT

MULTI CHANNEL DECODING

MASTER VOLUME

DISPLAY

INPUT MODE

VIDEO

MD/TAPE

CD

TUNER

AUX

DVD/LD

TV/SAT 5.1CH INPUT

CINEMA STUDIO

LEVEL

I

–

i

+

SET UP

BASS BOOST

TONE

FM/AM

MUTING

TONE

BASS

BOOST

MEMORY

FM MODE

RDS EON RDS PTY

PRESET/

–   PTY SELECT   +

–   TUNING   +

NAME

ENTER

SUR

BASS/

TREBLE

SOUND FIELD

A. F. D.

A

B

C

2CH

MODE

DIMMER

SPEAKERS

R

 ON

r

 OFF

A

PHONES

B

?

/

1

SHIFT

Biały (L)

Biały (L)

Czerwony (P)

Czerwony (P)
