Подключение

03

19

Ru

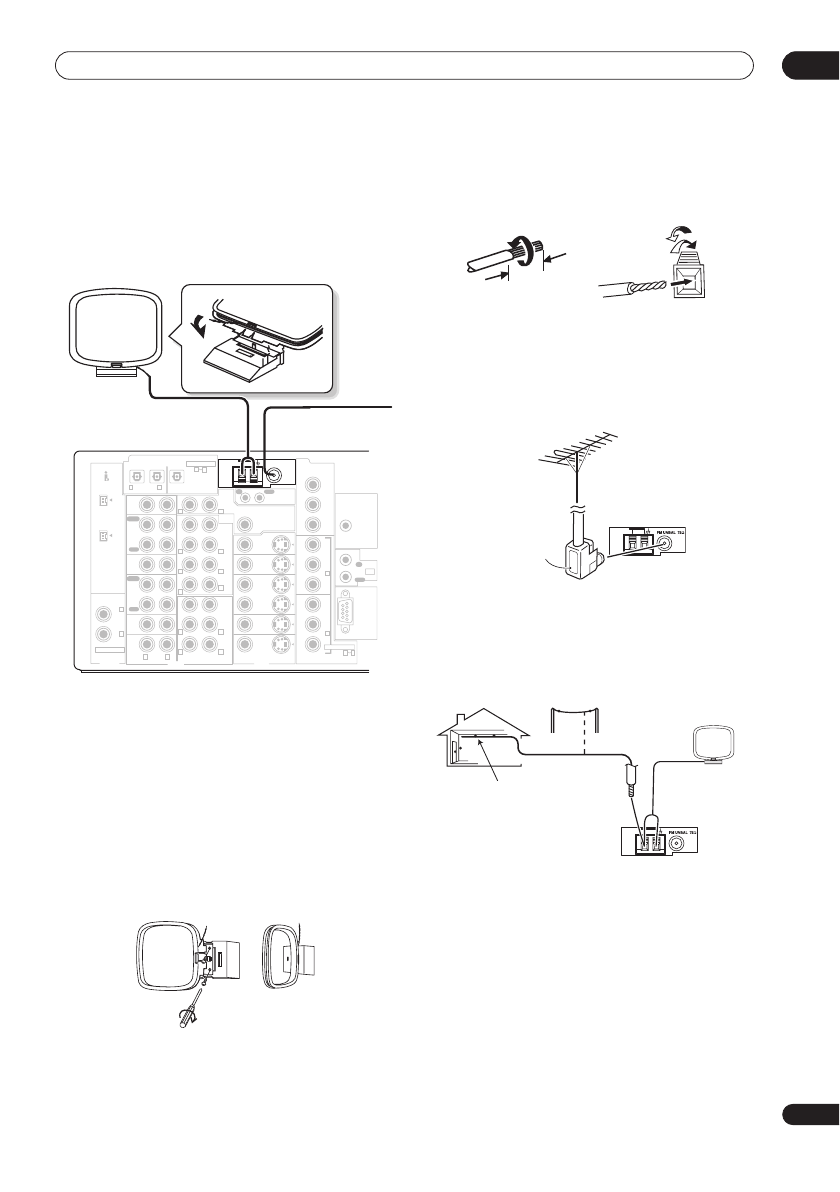

Подключение антенн

Подключите рамочную антенну АМ и проволочную антенну FM,

как показано ниже. Для улучшения приема и качества звука

подключите внешние антенны (см. раздел

Использование

внешних антенн

 ниже). Всегда выключайте ресивер и

отключайте его из электророзетки перед выполнением любых

подключений или переключений.

Учтите, что на рисунке выше изображена модель VSX-2014i,
однако подключение модели VSX-1014 аналогично.

Проволочная антенна FM

Подключите проволочную антенну FM и полностью вытяните

ее в вертикальном направлении вдоль оконной рамы или в

другом подходящем месте, где обеспечивается хороший

прием.

Рамочная антенна АМ

Соберите антенну и подключите ее к ресиверу, как показано

выше. Разъем заземления (

) помогает сократить

радиопомехи (не путать со штекером заземления). Закрепите

антенну (если необходимо) и расположите ее в направлении,

обеспечивающем наилучший прием.

• Учтите, что при подключении можно вставить в

соответствующие разъемы оба конца провода.

Разъемы антенны с фиксаторами

Скрутите оголенные жилы провода и вставьте их в отверстие,

а затем зажмите фиксатором.

Использование внешних антенн

Методы улучшения качества приема FM

Для подключения внешней антенны FM при помощи

коаксиального кабеля с сопротивлением 75

Ω

 используйте

разъем F.

Улучшение качества приема AM

Подсоедините провод в виниловой изоляции длиной

5–6 м к гнезду AM антенны, не отсоединяя прилагаемую

рамочную антенну AM.
Для наилучшего качества приема подвесьте ее горизонтально

на улице.

ASSIGNABLE

CD

      IN

IN

IN

IN

IN

IN

OUT

OUT

CD-R/
TAPE/MD

VIDEO1

DVR /
VCR

D V D /

L D

T V /

SAT

OUT

PRE

OUT

CEN-
    TER

CEN-
    TER

SUR-

ROUND

SUR-

ROUND

SUR-

ROUND

BACK

(Single)

FRONT

FRONT

SUB W.

SUB W.

MULTI CH IN

CONTROL

MULTI-ROOM & SOURCE

MONITOR

MONITOR

VIDEO1

DVR /
VCR

T V /

S A T

DVD/

LD

IN

IN

IN

VIDEO

COMPONENT

ASSIGNABLE

MULTI-

ROOM &

SOURCE

AUDIO

VIDEO

S - VIDEO

RS - 232C

IN

IN

OUT

OUT

O U T

ANTENNA

AM LOOP

FM UNBAL  75

Ω

MONITOR OUT

12V

TRIGGER

Y

Y

P

B

P

R

P

B

P

R

Y

P

B

P

R

1

2

2

IN

1

R

L

R

L

R

L

R

R

L

L

R

R

L

L

PLAY

PLAY

REC

OUT

REC

IN

OUT

I R

IN

VIDEO

(DC OUT12V/
  100mA MAX)

ASSIGNABLE

S400

S400

IN

(DVD/
LD)

IN

(CD)

DIGITAL

IN     (CD-R/

TAPE/MD)

IN

OUT

DIGITAL

(TV/SAT)

4

3

2

1

1

4

Рамочная

антенна AМ

Проволочная

антенна FM

10 мм

AM LOOP

Разъем F

AM LOOP

Наружная
антенна

Внутренняя антенна
(провод с виниловой
изоляцией)

5–6 м
