Подключение

03

18

Ru

Подключение видеокомпонентов

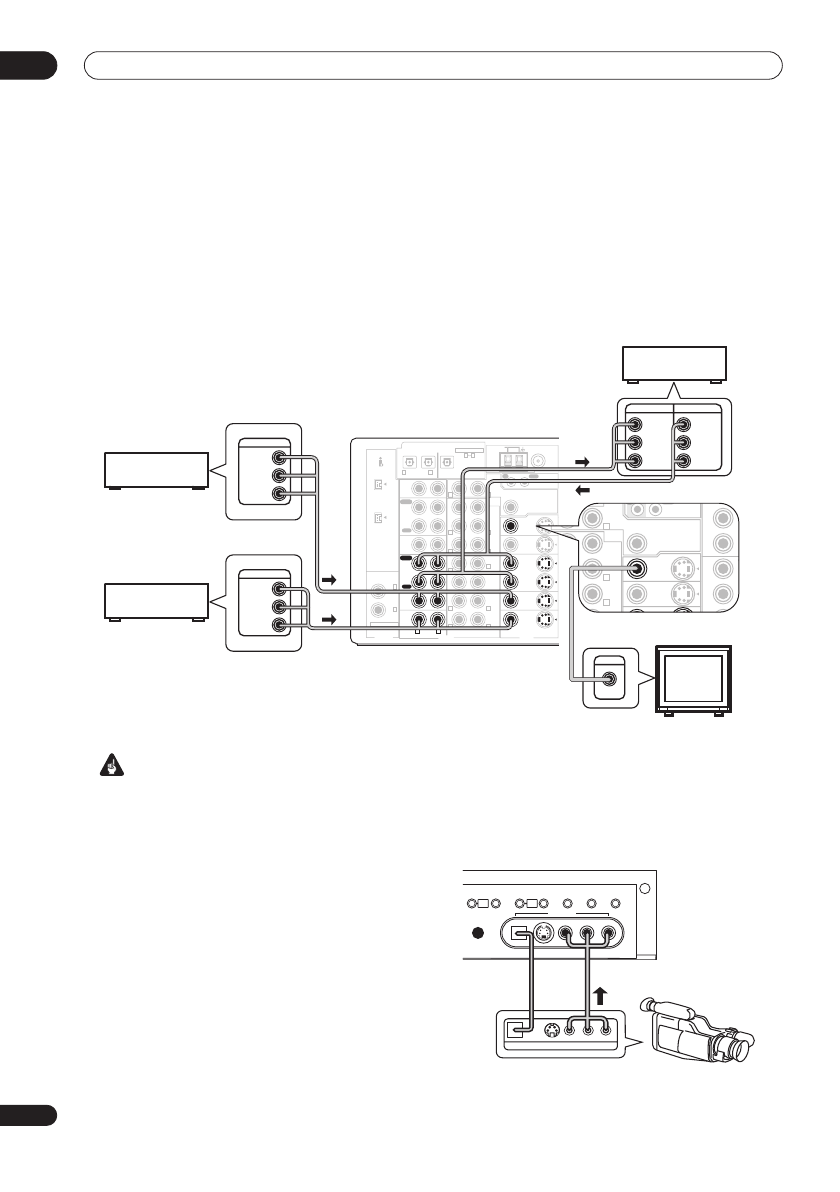

Подключите видеокомпоненты к гнездам, как показано ниже. В случае цифровых видеокомпонентов (например, проигрывателя

DVD) для передачи видеосигнала следует использовать схему подключения, приведенную на этой странице, а для прослушивания

цифрового источника (например, диска DVD) следует подключить аудиокомпонент к цифровому входу (см.  стр. 16).

Рекомендуется также подключить цифровые компоненты к гнездам аналогового аудио (см.  стр. 17).
Чтобы получить видеоизображение наивысшего качества, можно использовать вместо обычных видеоразъемов гнезда

компонентного видео или гнезда S-Video (с некоторым ухудшением качества) на задней панели ресивера. (В случае с моделью

VSX-2014i можно подключить видеокомпоненты к используемому телевизору, используя различные типы видеокабелей. См.

раздел

О преобразователе видеосигнала

 на стр. 15.)

При подключении оборудования обязательно отключайте питание и отсоединяйте кабель питания от электророзетки.

• Стрелки указывают направление сигнала.

Учтите, что на рисунке выше изображена модель VSX-2014i, однако подключение модели VSX-1014 аналогично.

 Внимание

•

Только для модели VSX-2014i

 – убедитесь в том, что

используемый телевизор не подключен к гнездам

MONITOR OUT (ВЫХОД МОНИТОРА)

 для функции

MULTI-ROOM & SOURCE (MULTI-ROOM И

ИСТОЧНИК)

, размещенным над соответствующими

гнездами

MONITOR OUT (ВЫХОД МОНИТОРА)

.

•

Только для модели VSX-1014

 – убедитесь в том, что для

подключения видеокомпонентов используется тот же тип

кабеля, что и для подключения телевизора.

Подключение к видеоразъему на передней
панели

Доступ к видеоразъемам на передней панели обеспечивается

с помощью кнопки

VIDEO2

. Здесь расположены стандартные

гнезда аудио/видео, а также гнездо S-Video и оптический вход.

Подключите их таким же образом, как подключаются разъемы

на задней панели.

ASSIGNABLE
