Подключение
03
14
Ru
Глава 3:
Подключение
Внимание
• Перед выполнением или изменением схем подключения
обязательно отсоедините кабель питания от
электророзетки.

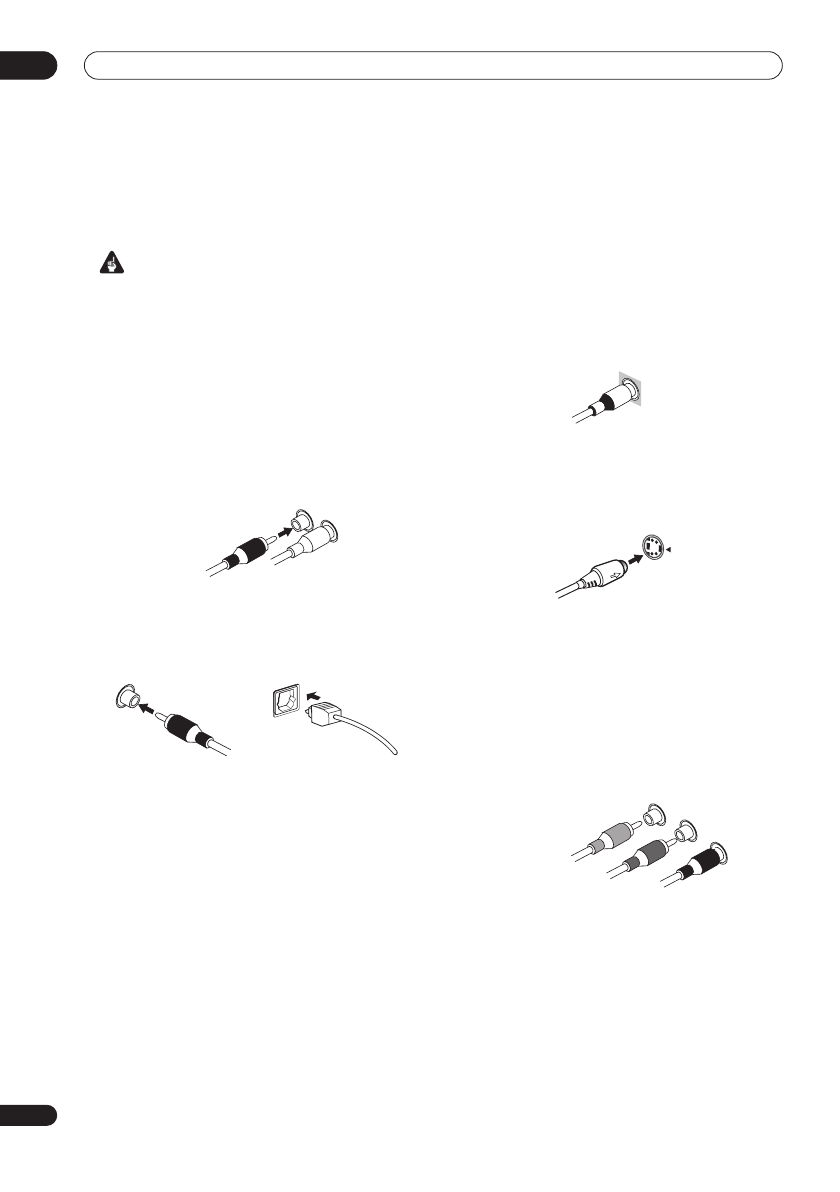

О типах кабелей
Аналоговые аудиокабели
Для подключения аналоговых аудиокомпонентов используйте
стереофонические аудиокабели RCA. Эти кабели имеют
типичную красную и белую маркировку, и необходимо
подключить красные штекеры к разъемам R (правый), а белые
– к разъемам L (левый).
Цифровые аудиокабели
Для подключения к данному ресиверу цифровых компонентов
следует использовать имеющиеся в продаже коаксиальные
цифровые аудиокабели или оптические кабели.
• Аккуратно выполняйте подключение оптического кабеля,
старайтесь не повредить защитную шторку оптического
разъема.
• Обеспечьте для оптического кабеля свободно свисающую
петлю. Можно повредить кабель об острые углы.
• Для коаксиального цифрового подключения также можно
использовать стандартный видеокабель RCA.
Видеокабели
Стандартные видеокабели RCA
Эти кабели являются наиболее распространенным типом
видеокабелей, и их следует использовать для подключения к
разъемам композитного видео. Их штекеры, в отличие от
аудиокабелей, имеют желтую маркировку.
Кабели S-Video
Кабели S-Video обеспечивают более качественное
изображение, чем стандартные видеокабели RCA, раздельно
передавая сигналы яркости и цветности.
Кабели компонентного видео
Наивысшее качество воспроизведения цвета от источника
видеосигнала обеспечивают кабели компонентного видео. По
этим кабелям передается телевизионный цветовой сигнал,
разделенный на сигнал яркости (
Y
) и сигналы цветности (
P
B
и
P
R
). Таким образом устраняются взаимные помехи между
сигналами. Подключите такой кабель к гнезду компонентного
видеовхода на задней панели ресивера и к гнезду
компонентного видеовыхода применяемого источника
видеосигнала.
Правый (красный)
Аналоговые аудиокабели
Левый (белый)
Коаксиальный цифровой
аудиокабель
Оптический кабель
Стандартный видеокабель RCA
S-Video
Кабели компонентного видео
Зеленый (Y)
Синий (P
B
)
Красный (P
R
)
