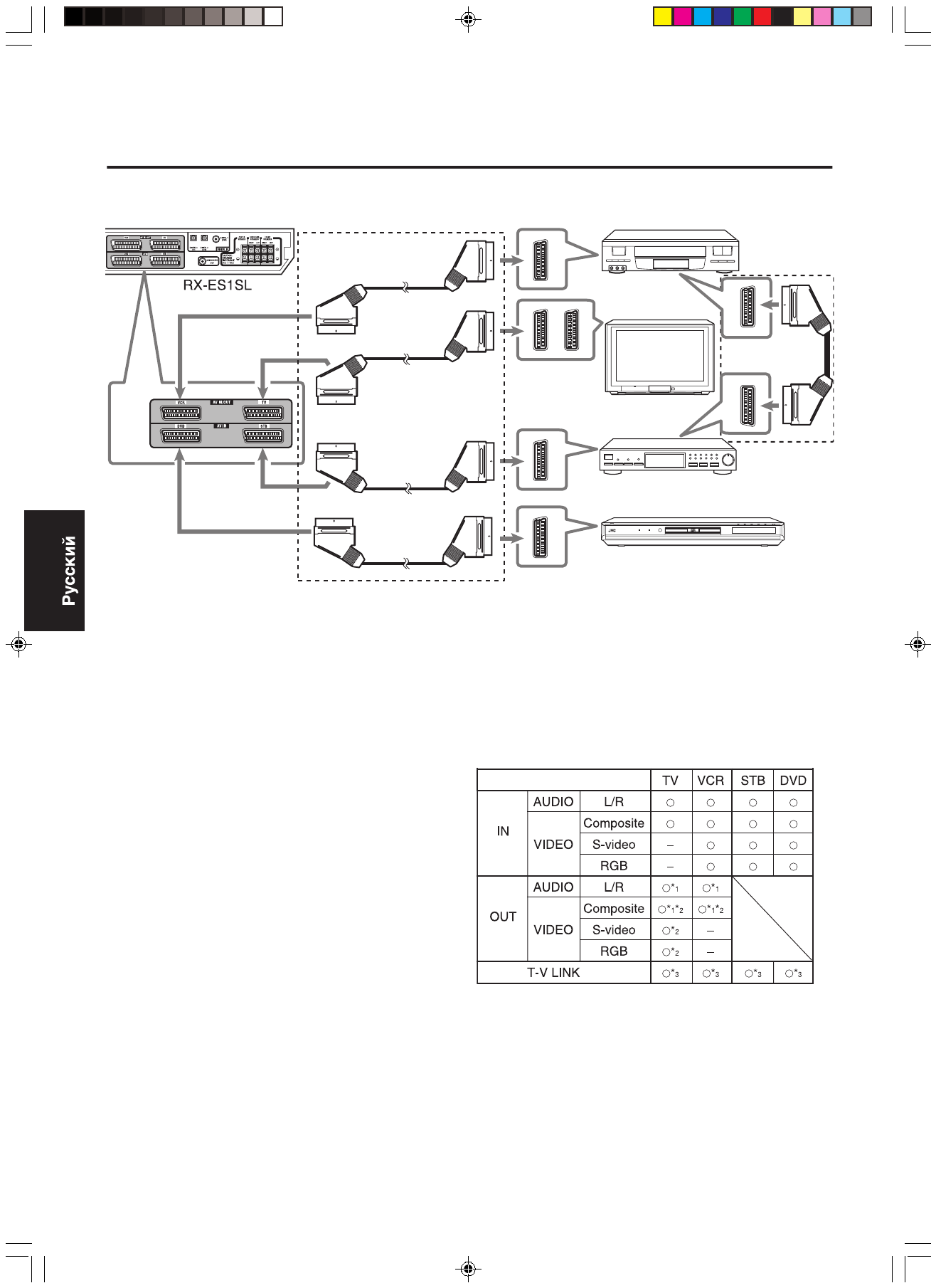

Подключение SCART

Кабель SCA RT (в комплект
поставки входит 1 кабель)

Для ТВ и видео формата

• Если телевизор оборудован несколькими терминалами SCART,

обратитесь к его руководству по эксплуатации и посмотрите,
какие видео сигналы соответствуют каждому терминалу, а
затем соответствующим образом подключите кабель SCART.

• Данный ресивер не может преобразовывать видео сигналы (S-

видео и композитные). Если видео сигнал одного компонента
отличается от другого (например, один сигнал S-видео, а другой
композитный), изображение будет искажено.  В этом случае
объедините видео сигналы всех видео компонентов в сигнал S-
видео или композитный - в противном случае вам придется
переключать видео сигнал телевизора каждый раз при
изменении источника.

Для функции T-V LINK

• Если к данному ресиверу с подключенными к нему кабелями

SCART подключить телевизор или видеомагнитофон, совмести-
мые с функцией T-V LINK, то можно будет воспользоваться этой
функцией.  Описание функции T-V LINK см. в руководствах по
эксплуатации, прилагаемых к телевизору и видеомагнитофону.

• Чтобы воспользоваться функцией T-V LINK, подключите кабель

SCART к терминалу EXT-2 на телевизоре JVC, совместимым с
данной функцией.

• Некоторые телевизоры, видеомагнитофоны, STB тюнеры и DVD

проигрыватели поддерживают передачу данных, например,
функцию T-VLINK. Более подробную информацию см. в инструк-
циях по эксплуатации, прилагаемых к данному оборудованию.

* Для аналогового декодера

Для просмотра или записи скремблированной прогр аммы на
вашем видеомагнитофоне, подключите к нему аналоговый
декодер и выберите на видеомагнитофоне скремблированный
канал.
Если на видеомагнитофоне нет соответствующего терминала для
подключения декодера, подключите декодер к телевизору.
См. также инструкции по эксплуатации, прилагаемые к данному
оборудованию.

*

См. ниже.

С чего начать

DVD проигрыватель

STB

Телевизор

Видеомагнитофон

* Для записи изображений с STB тюнера

При подключении STB тюнера или видеомагнитофона напрямую с
помощью кабеля SCART, можно записыва ть изображения с STB
тюнера на видеомагнитофона без использования экранных меню
STB тюнера. Более подробную информацию см. в инструкциях по
эксплуа тации, прилагаемых к STB тюнеру.

Для цифровых звуковых сигналов

Для воспроизводства цифровых звуковых сигналов используй-
те оба подключения - цифровое подключение и подключение
посредством кабеля SCART (см. стр. 7 и 8).

* 1

Сигналы, входящие с терминала SCART, не могут выходить
через тот же терминал SCART.

* 2

Видео формат выходных видео сигналов совпадает с
форматом входных видео сигналов. Например, если в
ресивер поступают S-видео сигналы, то выходить из него
могут тоже только S-видео сигналы.
Посмотреть настройки входных/выходных видео сигна-
лов видео компонентов можно в прилагаемых к ним
инструкциям по эксплуатации.

* 3

Сигналы функции T-V LINK всегда проходят через ресивер.

Спецификации терминалов SCART
