6

С чего начать

Подключение динамиков

Перед подключением отключите питание всех компонентов.

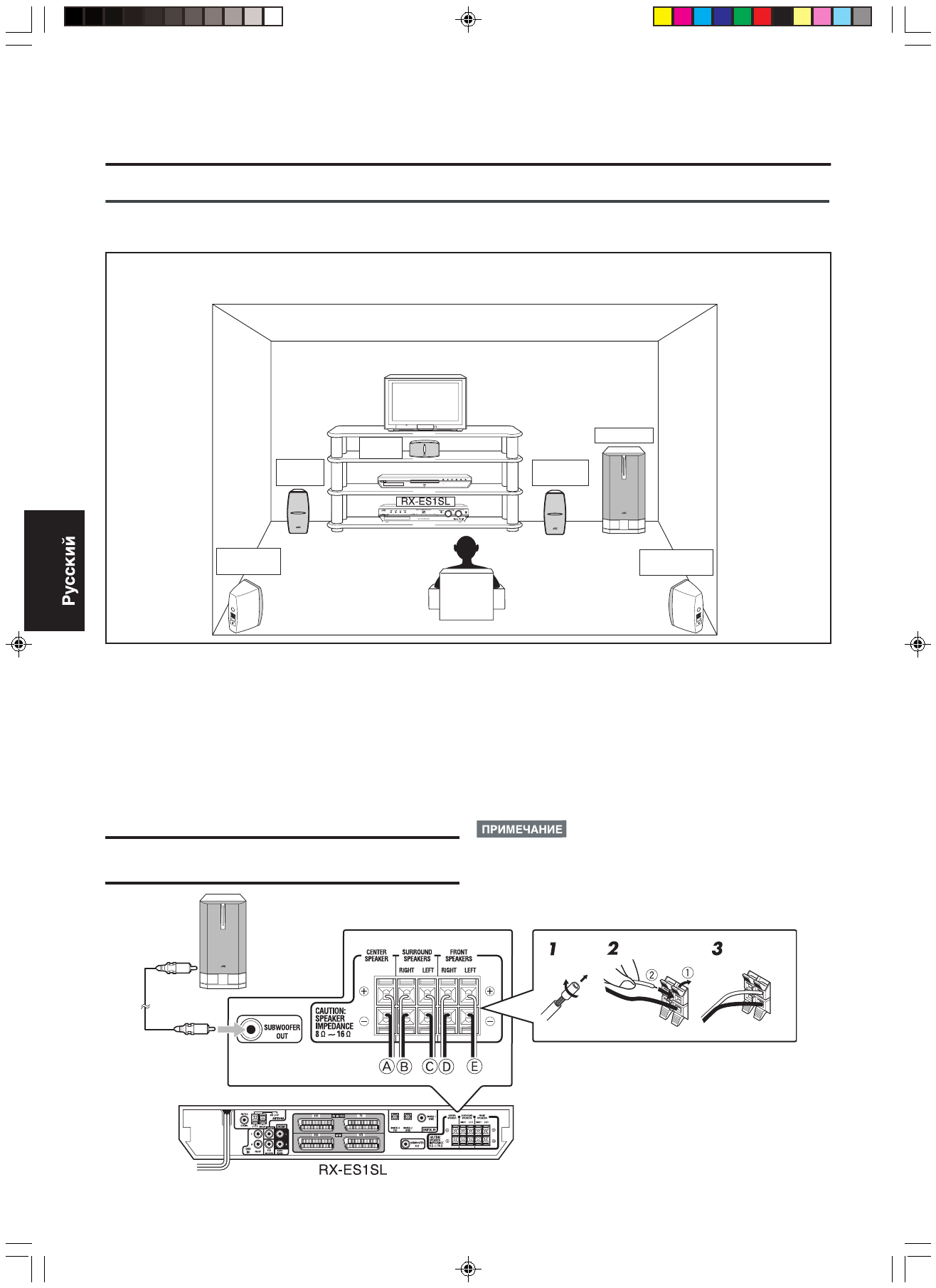

Схема расположения динамиков

Подключив фронтальные, центральный и боковые динамики и/или сабвуфер, чтобы достичь оптимального эффекта объемного
з вучания, настройте соответствующим образом параметры данных динамиков.  Более подробную информацию см. стр. 14 и 17.

Фронталь-
ный левый

динамик

Цент-

р а л ь н ы й
д и н а м и к

Сабвуфер

Ф р о н т а л ь н ы й

п р а в ы й

д и н а м и к

Левый динамик

о б ъ е м н о г о

з в у к а

Правый динамик
о б ъ е м н о г о   з в у к а

Подключение фронтальных, центрального и
боковых динамиков

Выполните подключение терминалов (+) и (–) динамиков к
терминалам (+) и (–) на тыловой панели аппарата.

1

Скрутите и снимите изоляцию с конца шнура
каждого динамика (не входит в комплект
поставки).

2

Нажмите и придерживайте зажим терминала
динамика (

1

), а затем вставьте шнур

динамика (

2

) .

3

Отпустите зажим.

ВНИМАНИЕ:

Используйте динамики только с SPEAKER IMPEDANCE
(соответствующим полным сопротивлением), указанном на
терминалах динамиков.

Усиливаемый сабвуфер

16)

Подключение сабвуфера

Подключив сабвуфер, можно усилить звучание басов или
воспроизвести оригинальные LFE сигналы, записанные на
цифровом источнике .

Подключите входной разъем усиливающего
сабвуфера к разъему  SUB WOOFER OUT на
тыловой панели с помощью кабеля со
штырьковым разъемом RCA (не входит в
комплект поставки).

• См. также инструкции по эксплуа тации, прилагаемые к

сабвуферу.

Так как звук низких частот ненаправленный, сабвуфер можно
устанавливать в любом месте. Обычно он устанавливается
перед позицией прослушивания.

A

A

A

A

A

К центральному динамику

B

B

B

B

B

К правому боковому динамику

C

C

C

C

C

К левому боковому динамику

D

D

D

D

D

К правому фронтальному динамику

E

E

E

E

E

К левому фронтальному динамику
