Подключение видео компонентов

Перед подключением отключите питание всех компонентов.

• На рисунках ниже приведены типичные примеры входных/выходных терминалов. При подключении других компонентов см.

также инстр укции по эксплу атации данных компонентов, так как названия их терминалов могут отличаться от приведенных в
данном ру ководстве.

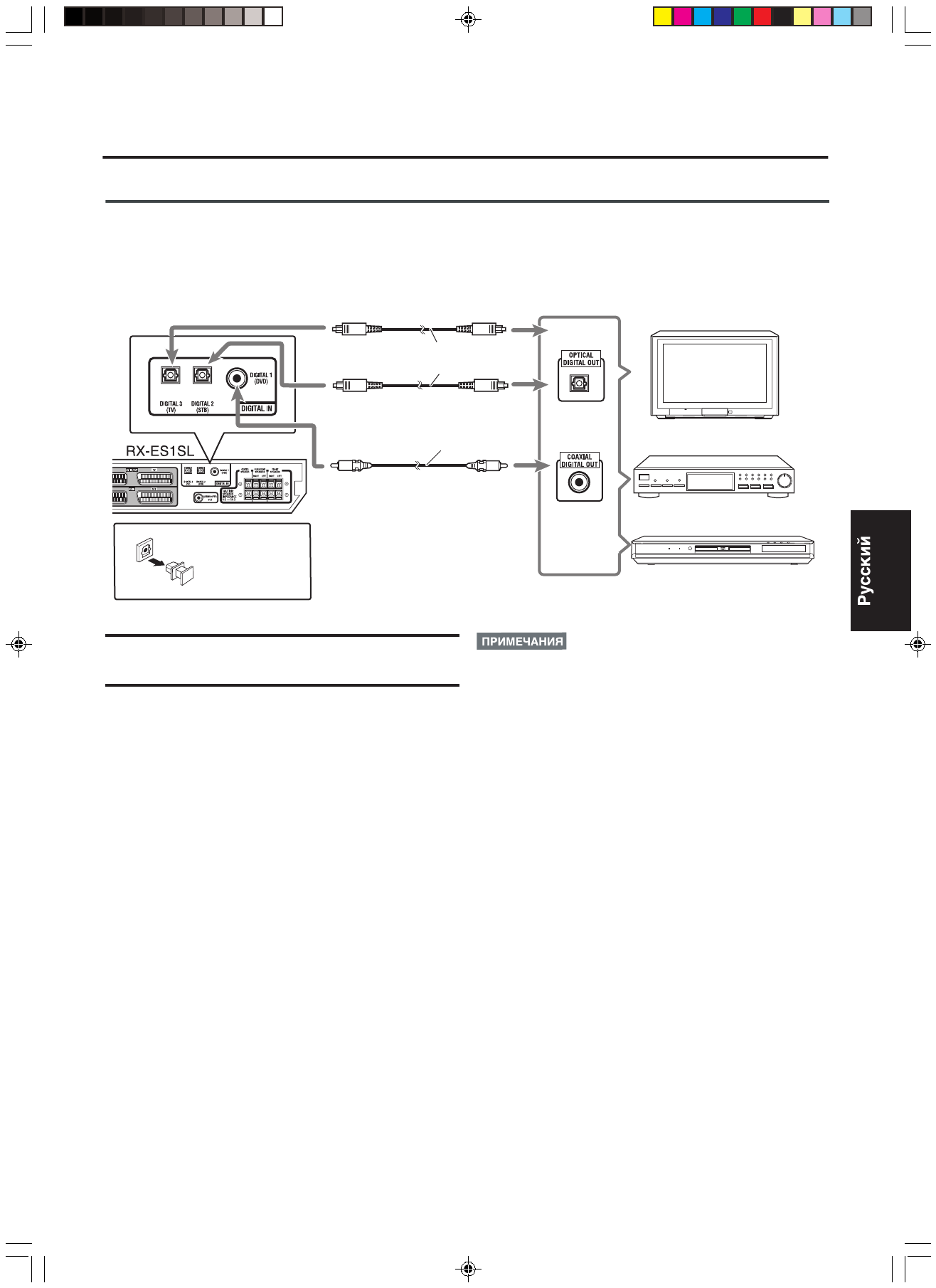

Цифровое подключение

С чего начать

DVD проигрыватель

STB (Set Top Box )

Телевизор

ВНИМАНИЕ:

При подключении в цепь между компонентами источников и
данным ресивером како го-либо устройства, у силивающего
з вучание, звук, выходящий из ресивера может быть искажен.

• При отправке с завода изготовителя терминалы DIGITAL IN

были установлены для следующих компонентов.
– DIGITAL 1 (коаксиальный): Для DVD проигрывателя
– DIGITAL 2 (оптический): Для STB (Set Top Box) тюнера
– DIGITAL 3 (оптический): Для TV тюнера
При подключении других компонентов измените соответству-
ющим образом настройки цифрового вхо дного терминала
(DIGITAL IN). См. "Настройка цифровых входных (DIGITAL IN)
терминалов - DIGITAL IN" на стр. 18.

• Выберите соответствующий цифровой входной режим.

См. "Выбор аналогового или цифрового входного режима" на
стр. 10.

ПРОДОЛЖЕНИЕ НА СЛЕДУЮЩЕЙ СТРАНИЦЕ

Оптический цифровой шнур (не
в ходит в комплект поставки)

Цифровой коаксиальный шнур
(в комплект поставки
в ходит 1 кабель)

Перед подключени-
ем оптического
цифрового шнура,
снимите с него
защитный колпачок.
