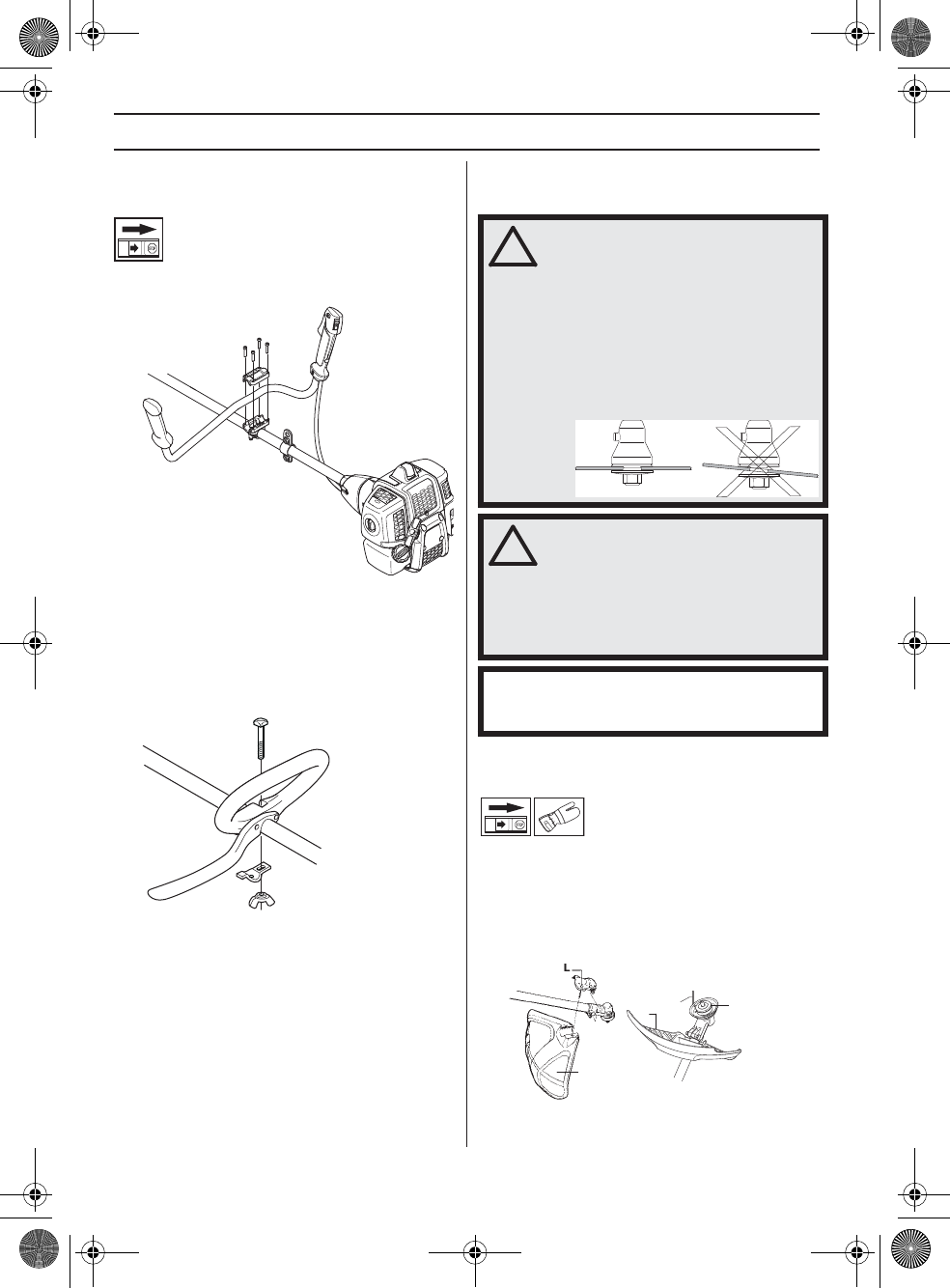

MONTAGEM

272 – Portuguese

Montagem da direcção e do
punho do acelerador

•

Monte a barra de direcção no grampo respectivo ,
sobre o eixo, utilizando quatro parafusos.

•

 Instale a caixa de protecção como se mostra na
figura.

Montagem do punho em forma de
J

Encaixe a pega em J no eixo. Tenha cuidado para que o
punho fechado fique entre as setas de marcação do eixo.

•

Instalar o parafuso, a placa de pressão e a porca de
orelhas como se mostra na figura. Apertar a porca de
orelhas.

Montagem da lâmina e cabeçote
de recorte

Montagem da protecção de lâmina,
lâmina de relva e faca de relva

•

A protecção da lâmina/protecção combinada (A)
engancha no suporte do tubo e é fixada com um
parafuso (L). Use a protecção de lâmina
recomendada. Ver o capítulo Especificações
técnicas. NOTA! Verifique se a guarda está
desmontada.

•

Monte o accionador (B) na ponta do eixo de saída.

!

ATENÇÃO!

Ao montar o equipamento de corte, é de
extrema importância que o accionador/
flange de apoio se ajuste correctamente
ao furo central do equipamento de corte.
Se o equipamento de corte não estiver
montado correctamente, poderá originar
danos pessoais graves, com perigo de
morte.

!

ATENÇÃO! Não pode ser utilizado, seja a
que título for, equipamento de corte sem
que esteja montada uma protecção
aprovada. Veja no capítulo
Especificações técnicas. Caso seja
montada uma protecção errada ou
defeituosa, isto pode causar sérios
danos pessoais.

IMPORTANTE! Para trabalhar com a lâmina de serra ou
relva, a máquina deve estar equipada com a direcção,
protecção da lâmina e suporte correctos e adequados.

A

A

C

B
