MONTAJE

Spanish

 –

 219

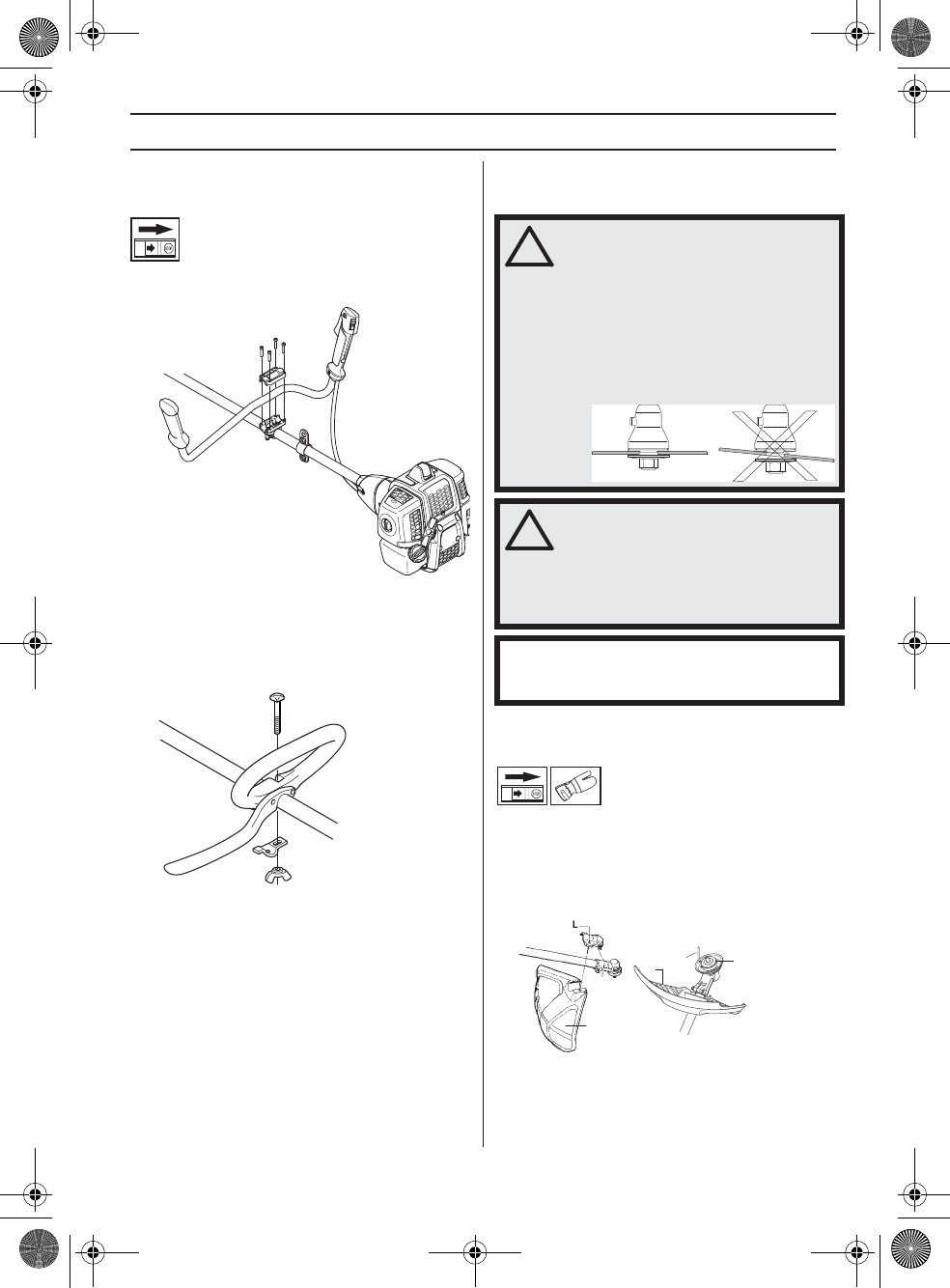

Montaje del manillar y la
empuñadura de acelerador

•

Coloque la empuñadura en la sujeción para la
empuñadura del eje y ajústela con cuatro tornillos.

•

 Coloque la carcasa protectora como se indica en el
diagrama.

Montaje del mango J

Fije con un clip el mango en J al eje. Recuerde que el
mango cerrado debe montarse entre las flechas del eje.

•

Monte el perno, la chapa de fijación y la tuerca de
mariposa como indica la figura. Apriete la tuerca de
mariposa.

Montaje de la hoja y del cabezal
de corte

Montaje de la protección de hoja, hoja de
hierba y cuchilla de hierba

•

La protección de la hoja/protección combinada (A) se
engancha en la sujeción del tubo y se fija con un
tornillo (L). Utilice la protección de hoja recomendada.
Vea el capítulo Datos técnicos. ¡NOTA! Compruebe
que el manto protector está desmontado.

•

Coloque la pieza de arrastre (B) en el eje de salida.

•

Gire el eje de la hoja hasta que uno de los orificios de
la pieza de arrastre coincida con un orificio de la caja
de engranajes.

!

¡ATENCIÓN!

Al montar el equipo de corte es
sumamente importante que la guía de la
pieza de arrastre/brida de apoyo quede
bien colocada en el orificio central del
equipo de corte. Un equipo de corte mal
montado puede causar daños
personales graves y/o mortales.

!

¡ATENCIÓN! Bajo ninguna circunstancia
se puede utilizar un equipo de corte sin
haber montado antes la protección
recomendada. Consultar el capítulo
Datos técnicos. Si se monta una
protección incorrecta o defectuosa, esto
puede causar daños personales graves.

¡IMPORTANTE! Para poder utilizar la hoja de sierra o de
hierba, la máquina debe tener colocados el manillar, la
protección de hoja y el arnés correctos.

A

A

C

B
