MONTAGE

French

 –

 141

•

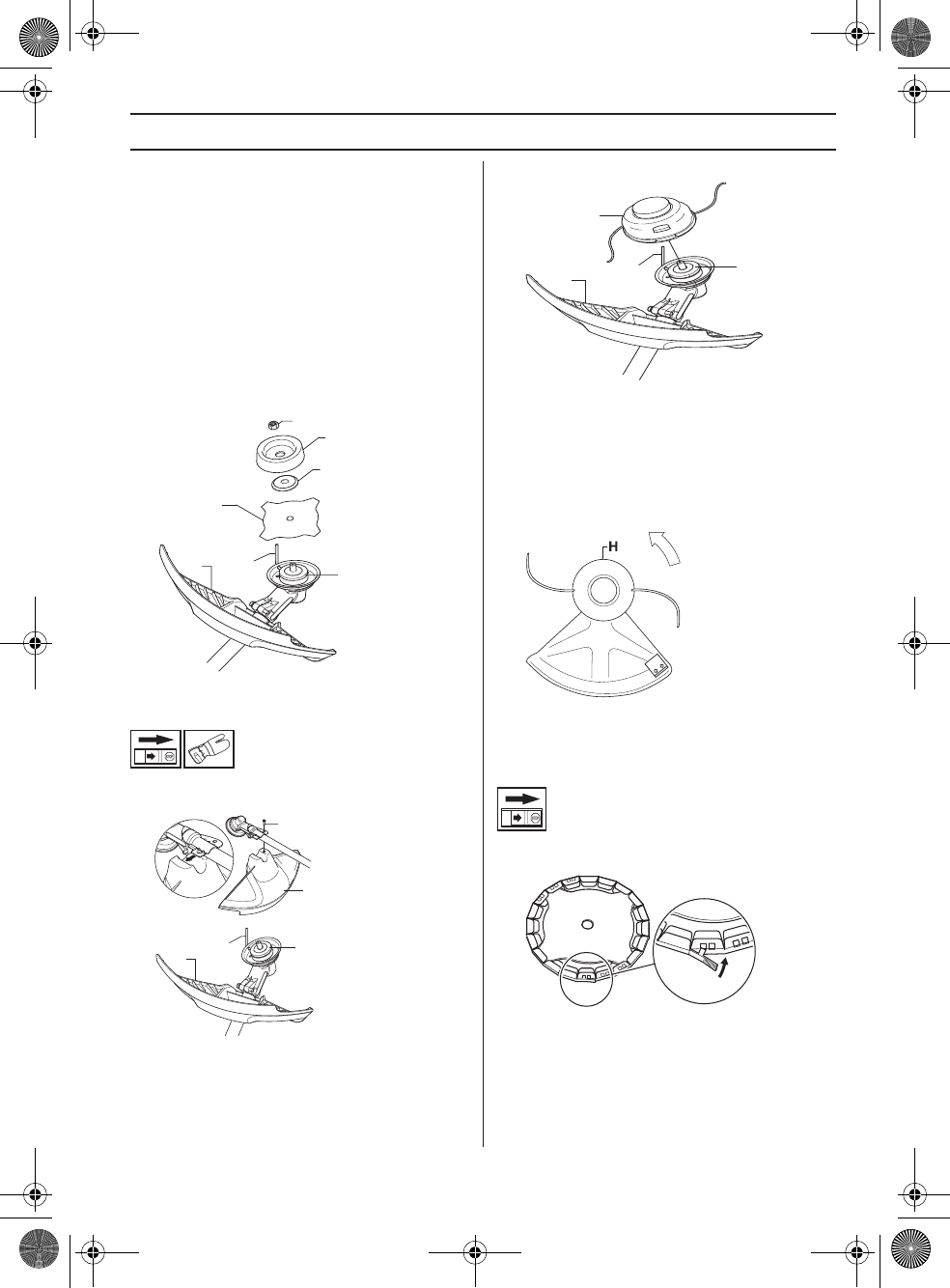

Monter un toc d’entraînement (B) sur l’axe sortant.

•

Faire tourner l’axe de la lame jusqu’à ce que l’un des
trous du toc d’entraînement coïncide avec le trou
correspondant du carter.

•

Insérer la goupille d’arrêt (C) dans le trou afin de
bloquer l’axe.

•

Placez la lame (D), la bride de support (E) et le bol de
garde au sol (F) sur l’axe sortant.

•

Monter l’écrou (G). Serrer l’écrou au couple de
serrage de 35-50 Nm (3,5-5 kpm). Utiliser la clé à
douille du jeu d’outils. Tenir le manche de la clé le plus
près possible du protège-lame. Serrer l’écrou en
tournant la clé dans le sens de rotation (NB! filetage à
gauche).

Montage de la protection de la tête et de
la tête de désherbage

•

Monter le carter de protection (A) destiné au travail
avec la tête de désherbage.

•

Emboîter le carter de protection/la protection
combinée dans la fixation du tube de transmission et
fixer à l’aide d’une vis (L).

•

Monter un toc d’entraînement (B) sur l’axe sortant.

•

Faire tourner l’axe de la lame jusqu’à ce que l’un des
trous du toc d’entraînement coïncide avec le trou
correspondant du carter.

•

Insérer la goupille d’arrêt (C) dans le trou afin de
bloquer l’axe.

•

Vissez la tête de désherbage/les couteaux en
plastique (H) dans le sens contraire des aiguilles
d'une montre.

•

Le démontage s’effectue dans l’ordre inverse.

Montage de la protection de
transport

Attachez la couverture de transport sur la lame comme
indiqué.

G

F

D

E

A

C

B

L

A

A

C

B

H

A

C

B
