Триммер электрический GT-1400S, артикул 3 16 01 006
22
19
двуручной рукоятки 8 и других узлов. Верхняя штанга 5 с помо-
щью муфты 4 и фиксатора 13 присоединяется к нижней штанге
3. Во внутренней полости нижней и верхней штанг 3 и 5 уста-
новлен приводной вал, состоящий из двух частей. Приводной
вал, соединен с ведущим зубчатым колесом углового редуктора
2 (см. рис. 2 и приложение Б). В силовом блоке 11 смонтирован
коллекторный электродвигатель. На шпинделе углового редук-
тора 2 в зависимости от условий работы может закрепляться
режущая головка 16 или режущий трехлучевой нож 1.
•
На нижней штанге 3 с помощью хомута и крепежных изделий
(см. схему сборки) закреплен защитный кожух 14. Защитный
кожух 14 предотвращает травмирование оператора режущим
кордом 15, режущим трехлучевым ножом 1 и инородными объ-
ектами (камнями и др.), отбрасываемыми во время работы трим-
мера.
•
Двуручная рукоятка 8 и наплечный ремень предназначены
для удержания и управления триммером в процессе работы.
Конструкцией триммера предусмотрена возможность регули-
рования места расположения двуручной рукоятки 8 на верхней
штанге 5 относительно наплечного ремня (см. схему сборки). На
силовом блоке 11 имеется проушина 12. Проушина 12 предназна-
чена для закрепления наплечного ремня. Основная рукоятка 9
и двуручная рукоятка 8 предназначены для удержания тримме-
ра, в том случае если не используется наплечный ремень.
•
Двуручная рукоятка 8 снабжена выключателем 6 и блоки-
ровочной кнопкой 7. Блокировочная кнопка 7 предназначена
для предотвращения случайного включения электродвигате-
ля триммера. Выключатель (кнопка пуска) 6 предназначен для
включения (выключения) электродвигателя триммера. Электро-
питание к триммеру подводится с помощью кабеля электро-
питания с вилкой 10 и удлинительного электрического кабеля
(приобретается отдельно).
•
На защитном кожухе 14 смонтирован отрезной нож 17. В про-
цессе работы с триммером с помощью отрезного ножа 17 и ре-
жущей головки 16 осуществляют полуавтоматическую подрезку
режущего корда 15 до оптимальной рабочей длины.
Принцип работы триммера
•
Крутящий момент от электродвигателя силового блока 11 че-
рез приводной вал (см. приложение Б) передается на шпиндель
углового редуктора 2 (см. рис. 1). На шпинделе углового редук-
тора 2 в зависимости от условий работы может закрепляться

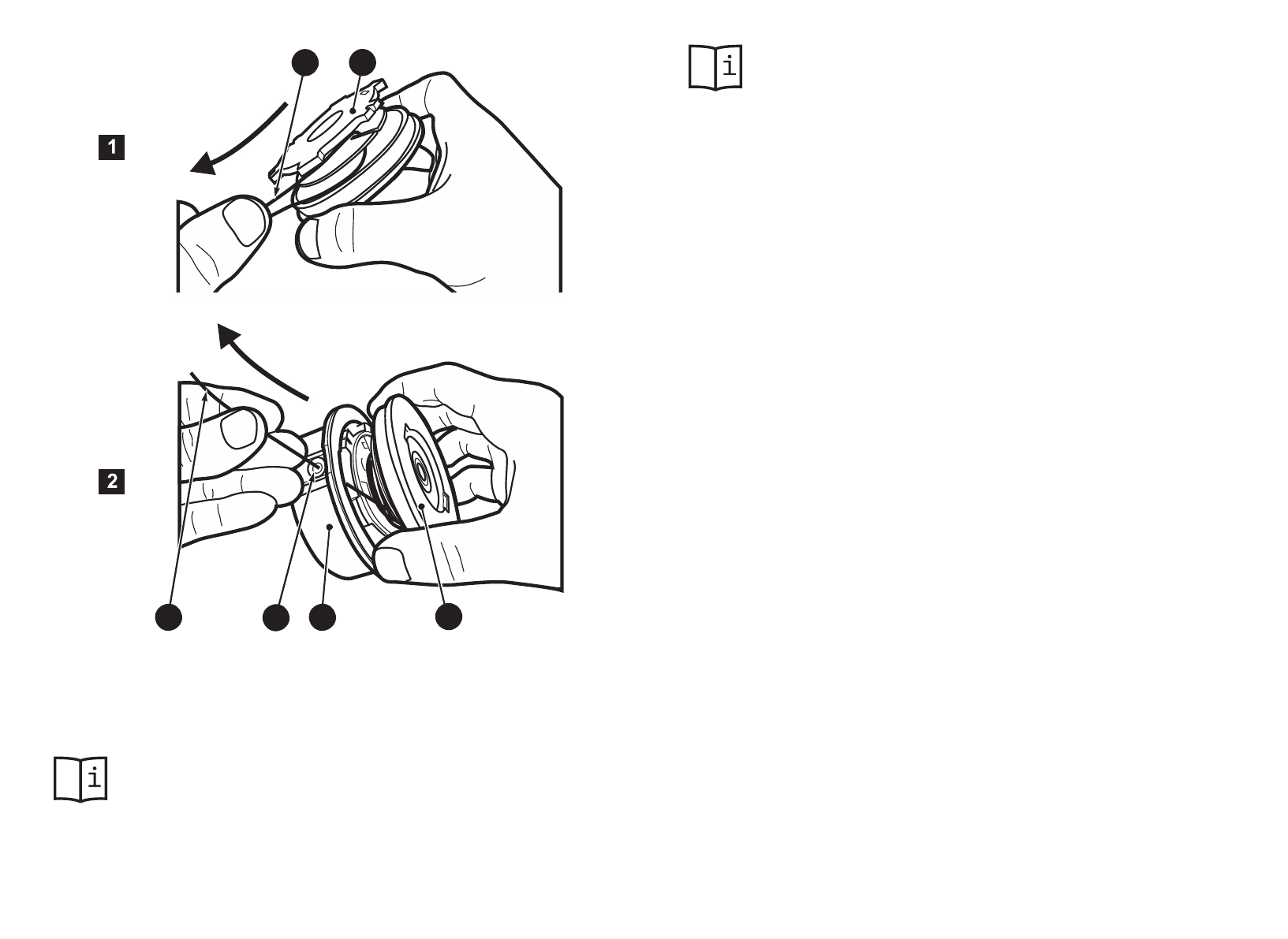

Рисунок 4
— Заправка режущего корда в режущую головку
15. Режущий корд
16. Режущая головка
18. Катушка
19. Втулка (2 шт.)
Соединение верхней штанги с нижней штангой
•
Вставьте нижнюю штангу 3 (см. рис. 2 и схему сборки) в хомут
4 верхней штанги 5. При этом слегка вращайте нижнюю штангу
3, это необходимо для совмещения и соединения между собой
присоединительных муфт приводных валов. При этом также
18
16
19
18
15
15
