Триммер электрический GT-1400S, артикул 3 16 01 006
24
17
Устройство триммера

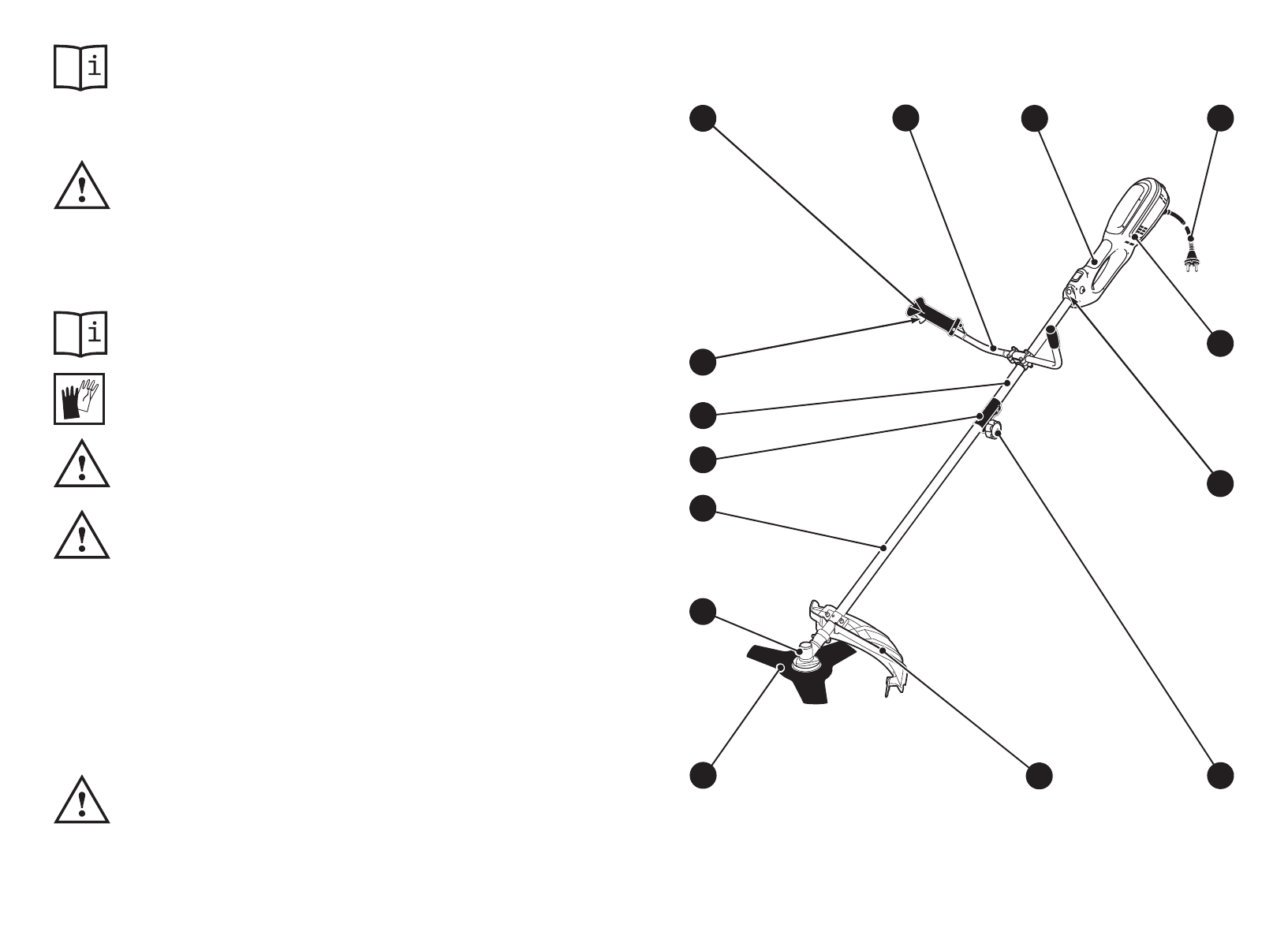

Рисунок 2
— Общий вид триммера с режущим трехлучевым ножом
12
13
6
4
5
3
1
7
2
10
9
8
11
14
•
Сложите новый режущий корд 15 длиной не более 5 м попо-
лам. Полученную в середине режущего корда 15 петлю (см. рис.
4.1) вставьте в прорезь на средней щечке катушки 18.
•
Намотайте оба конца режущего корда 15 так, чтобы каждый
конец занял свою половинку катушки 18. Намотку обоих концов
режущего корда 15 произведите в одном направлении — по ча-
совой стрелке.
•
Проденьте концы режущего корда 15 во втулки 19 режущей
головки 16 (см. рис. 4.2) и выпустите их примерно на 150 мм.
Установите катушку 18 в режущую головку 16. Заверните против
часовой стрелки фиксирующую ручку в режущую головку 16
•
Установите режущую головку 16 в соответствии с указаниями
подраздела « Демонтаж и установка режущей головки».
Установка и демонтаж режущего трехлучевого ножа
• ВНИМАНИЕ!
При установке и снятии режущего трехлучевого
ножа 1 необходимо надеть защитные перчатки.
• ВНИМАНИЕ!
Храните режущий трехлучевой нож 1 в недоступ-
ном для детей месте.
• ВНИМАНИЕ!
Запрещается затачивать режущий трехлучевой
нож! Заточка режущего трехлучевого ножа может привести к
нарушению балансировки, что увеличивает опасность получе-
ния травм при работе. Тупой или поврежденный режущий трех-
лучевой нож необходимо заменить на новое изделие.
• ПРЕДУПРЕЖДЕНИЕ!
При неправильной центровке режущего
трехлучевого ножа в процессе работы возникает сильная ви-
брация. Это очень опасно, так как может привести к разруше-
нию режущего трехлучевого ножа и причинению травм пользо-
вателю и посторонним лицам.
•
Установку режущего трехлучевого ножа 1 (см. рис. 2 и схему
сборки) необходимо выполнять в следующей последователь-
ности:
— совместите отверстие в ступице шпинделя с отверстием в
чашке углового редуктора 2;
— вставьте ключ шестигранный в совмещенные отверстия чаш-
ки редуктора 2 и ступицы шпинделя;
— отверните гайку со шпинделя углового редуктора 2;
— установите режущий трехлучевой нож 1 между чашкой редук-
тора 2 и нижним фланцем;
— убедитесь, что режущий трехлучевой нож 1 правильно отцен-
трован и установлен;
— наверните гайку на шпиндель углового редуктора 2;
