Триммер электрический GT-1400S, артикул 3 16 01 006
18
23
1. Режущий трехлучевой нож
2. Редуктор угловой
3. Штанга нижняя
4. Муфта
5. Штанга верхняя
6. Выключатель (кнопка пуска)
7. Блокировочная кнопка
8. Двуручная рукоятка
9. Основная рукоятка
10. Кабель электропитания с вилкой
11. Силовой блок
12. Проушина
13. Фиксатор
14. Защитный кожух
15. Режущий корд
16. Режущая головка
17. Отрезной нож
Устройство триммера
•
Общий вид триммера приведен на рисунках 2 и 3, его подроб-
ное устройство приведено на схеме сборки (см. приложение Б).
•
Триммер представляет собой носимую транспортабельную
конструкцию, состоящую из силового блока 11 с верхней штан-
гой 5, нижней штанги 3 с редуктором 2, защитного кожуха 14,
15
16
14
17

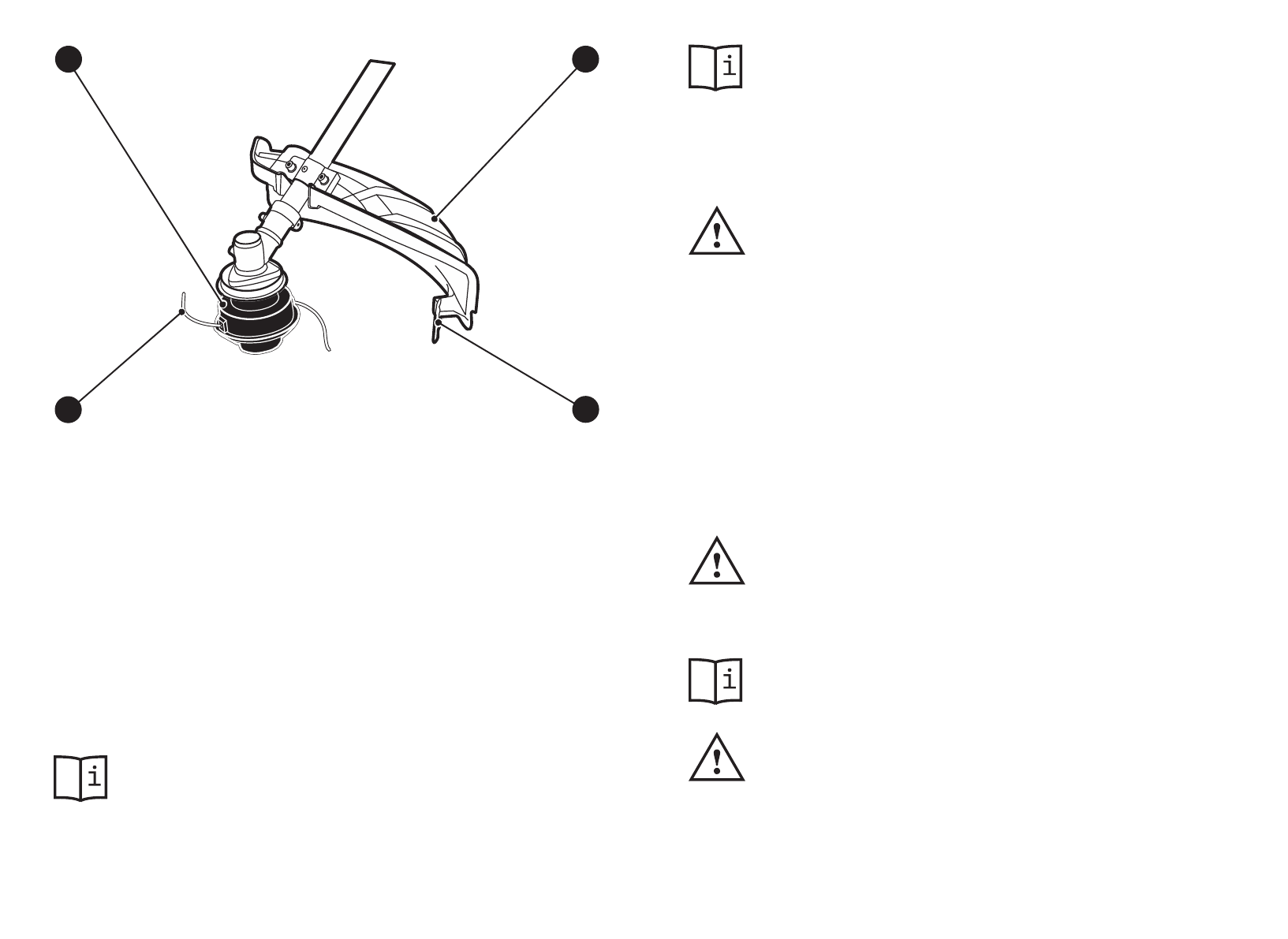

Рисунок 3
— Триммер с установленной режущей головкой
совместите подпружиненный металлический шарик на нижней
штанге 3 с одним из трех отверстий в муфте 4. Нижняя штанга 3
может устанавливаться в одно из трех имеющихся положений.
•
Соединение произведите так, чтобы подпружиненный метал-
лический шарик нижней штанги 3 зафиксировался в одном из
трех отверстий в муфте 4.
•
Надежно и от руки затяните фиксатор 13.
Установка защитного кожуха на нижнюю штангу
•
Установите и закрепите с помощью хомута и крепежных из-
делий защитный кожух 14 на нижней штанге 3 (см. рис. 2 и схему
сборки).
Установка и демонтаж режущей головки
•
Установку режущей головки 16 (см. рис. 3 и схему сборки) не-
обходимо выполнять в следующей последовательности:
— совместите отверстие в ступице шпинделя с отверстием в
чашке углового редуктора 2;
— вставьте ключ шестиграный в совмещенные отверстия чашки
редуктора и ступицы шпинделя;
— отверните гайку со шпинделя углового редуктора 2;
— снимите чашку со шпинделя углового редуктора 2, оставив
при этом ступицу;
— удерживая ключ шестиграный, с помощью пластикового клю-
ча заверните режущую головку 16 против часовой стрелки на
резьбовую шейку шпинделя углового редуктора 2.
• ВНИМАНИЕ!
Шпиндель углового редуктора 2 имеет левое на-
правление витков резьбы.
•
При замене режущего корда 15 необходимо произвести де-
монтаж режущей головки 16. Демонтаж режущей головки 16
производите в обратной последовательности.
Заправка режущего корда в режущую головку
•
Демонтируйте режущую головку 16 со шпинделя углового ре-
дуктора 2 (см. рис. 3 и схему сборки).
• ВНИМАНИЕ!
Винт фиксирующей ручки имеет левое направле-
ние витков резьбы. Направление отвинчивания фиксирующей
ручки: по часовой стрелке. Отверните фиксирующую ручку и
достаньте катушку 18 (см. рис. 4) из режущей головки 16. При
этом придерживайте катушку 18, так как внутри режущей голов-
ки 16 расположена пружина сжатия.
•
Удалите с катушки 18 остатки режущего корда 15.
