Калибр Руководство по эксплуатации
9
EAC ТР ТС
kalibrcompany.ru

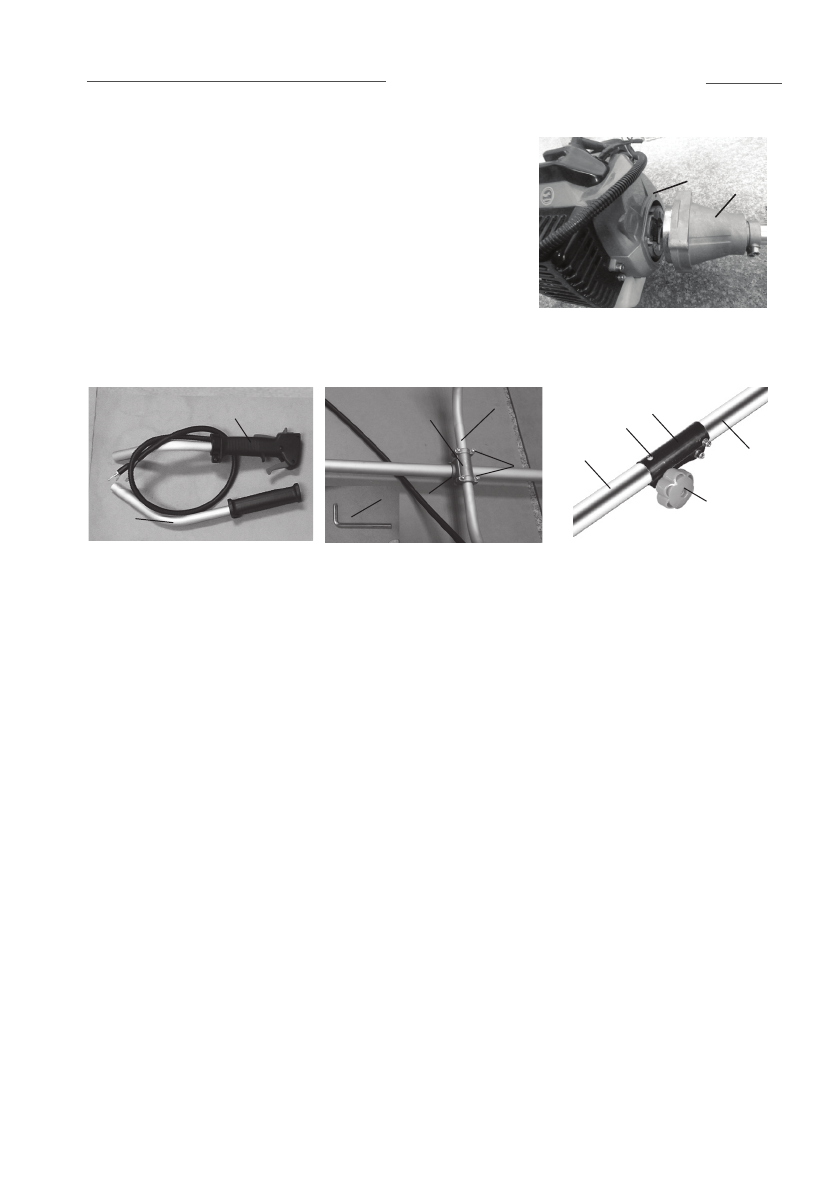

6. Сборка
6.1 Крепление к двигателю штанги вала.
- соединить корпус муфты сцепления (рис.2
поз.2) с закреплённой штангой и корпус двига-
теля (рис.2 поз.1).При этом шлицевая втулка сое-
диняет выходной шпиндель двигателя с валом.
- совместив отверстия крепления в корпусе
двигателя с отверстиями в корпусе муфты сце-
пления, затянуть фиксирующие винты шестигранным ключом.
6.2 Установка J-образной рукоятки и соединение штанг (рис.3 и 3а).
- ослабив винты надвинуть основание муфты (рис.3 роз.3) на штангу (рис.3 поз.1);
закрепить основание, не затягивая окончательно (для регулировки положения рукояток);
ослабив четыре винта (рис.3 поз.6) крышки муфты (рис.3 поз.5), вставить в муфту левую
(рис.3 поз.2) и правую (рис.3 поз.7) рукоятки; сдвигая основание муфты по штанге, подо-
гнать по росту оператора и закрепить окончательно на штанге, затянув винты крепления;
повернув в удобное для работы положение рукоятки, закрепить их, затянув 4-е винта
крышки муфты; - ослабив болт крепления, надвинуть сверху на штангу хомут крепления
наплечного ремня, и зафиксировать болтом в удобном положении.
- вставить нижнюю штангу (рис.3а поз.1) в муфту (рис.3а поз.3), закреплённую
на верхней штанге (рис.3а поз.4); подпружиненный шарик (рис.3а поз.2) нижней
штанги должен войти в установочное отверстие муфты; правильно собранное сое-
динение невозможно разъединить, без нажатия на фиксирующий шарик; затянуть
до упора ручку-болт (рис.3а поз.5), для надёжной фиксации штанг в муфте.
6.3 Установка редуктора и защитного кожуха . Вставить штангу (рис.4 поз.1) с
валом в отверстие редуктора (рис.4 поз.2); совместив крепёжные отверстия кожуха
(рис.4 поз.3) с отверстиями хомута крепления (рис.4 поз.4), соединить их винтами.
Затянуть винты крепления шестигранным ключом.
1
2
рис.2
рис.3
1
– штанга;
2
– рукоятка левая;
3
– основание муфты крепления рукояток;
4
– ключ шестигранный;
5
– крышка муфты;
6
– винты крепления крышки;
7
– рукоятка правая.
1
– штанга нижняя;
2
– шарик;
3
– муфта соединительная;
4
– штанга верхняя;
5
– ручка-болт фиксации муфты.
7
2
1
5
6
3
4
1
2
3
4
5
рис.3a
