Внимание!

 Перед работой, не забудьте снять с ножа отсечки лески защит

-

ный чехол. Соответственно, по окончанию работы наденьте чехол обратно.

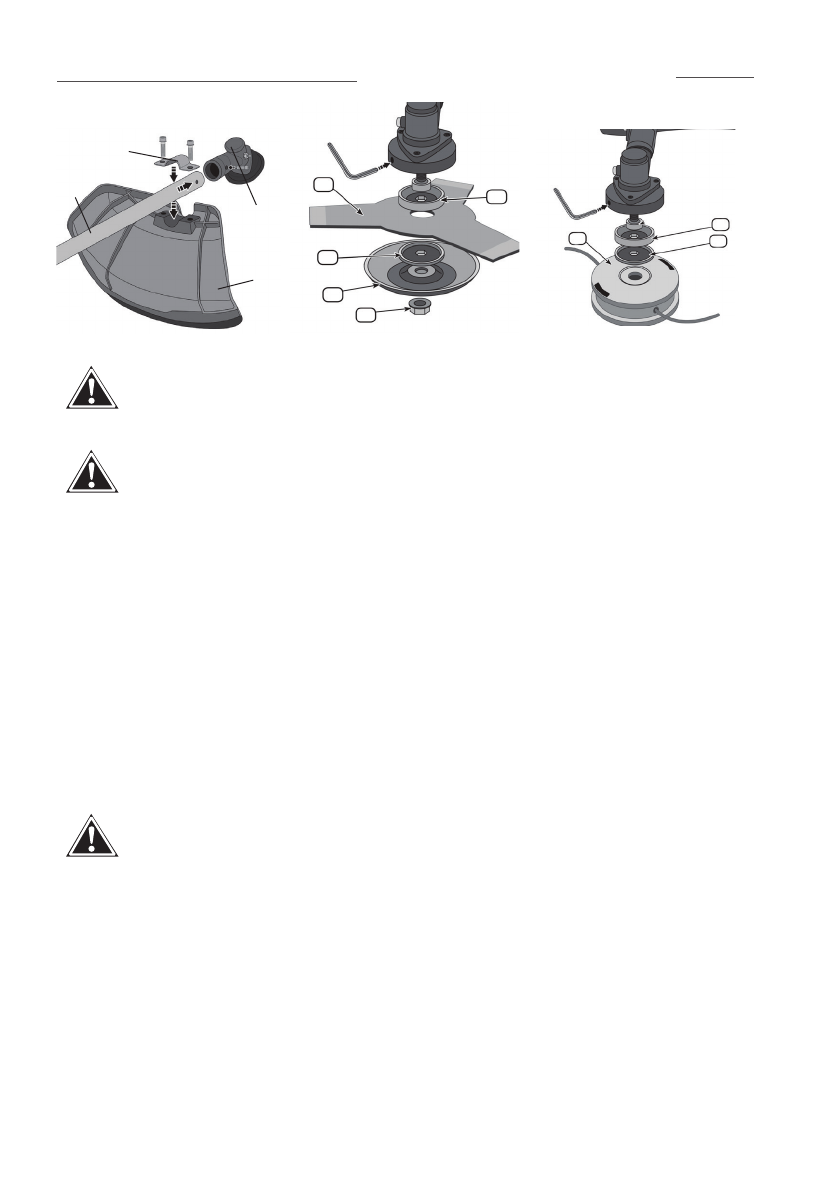

6.4 Установка режущего ножа (рис. 5)

Внимание!

 При снятии и установке режущего ножа используйте защит

-

ные перчатки. Надевайте на лезвия режущего ножа защитные чехлы.

- застопорив шпиндель, открутить гайку крепления ножа (рис.5 поз.1), пово-

рачивая её по часовой стрелке (резьба левая);

-  снять  нижнюю  крышку  (рис.5  поз.2)  и  зажимной  фланец  (рис.5  поз.3)  со

шпинделя выходного редуктора;

- очистить от загрязнений фланцы, нож и крышку;
- установить на шпиндель: опорный фланец (рис.5 поз.5), режущий нож (рис.5

поз.4), зажимной фланец и нижнюю крышку;

-  убедитесь,  что  режущий  нож  отцентрирован  и  ровно  лежит  на  опорном

фланце (рис.5 поз.5);

- застопорив шпиндель, затяните гайку крепления ножа, поворачивая её про-

тив часовой стрелки.

Внимание!

 Не забудьте перед работой снять защитные чехлы с лезвий

ножа.

6.5 Установка головки режущей с леской (рис.6).
- застопорив шпиндель, открутить гайку крепления ножа (рис.5 поз.1), пово-

рачивая её по часовой стрелке;

- снять нижнюю крышку (рис.5 поз.2), зажимной фланец (рис.5 поз.3) и нож,

если установлен, со шпинделя выходного редуктора;

-  установить  на  шпиндель  зажимной  фланец  и  накрутить  головку  режущую

с  леской  (рис.6  поз.6)  на  шпиндель,  поворачивая  её  против  часовой  стрелки,
застопорив шпиндель, шестигранным ключом из монтажного комплекта.

6.6 Подготовка топливной смеси.

4

2

1

3

рис.5

4

5

3

2

1

рис.6

3

6

5

рис.4
