Калибр Руководство по эксплуатации
8
EAC ТР ТС
kalibrcompany.ru
5. Общий вид и устройство

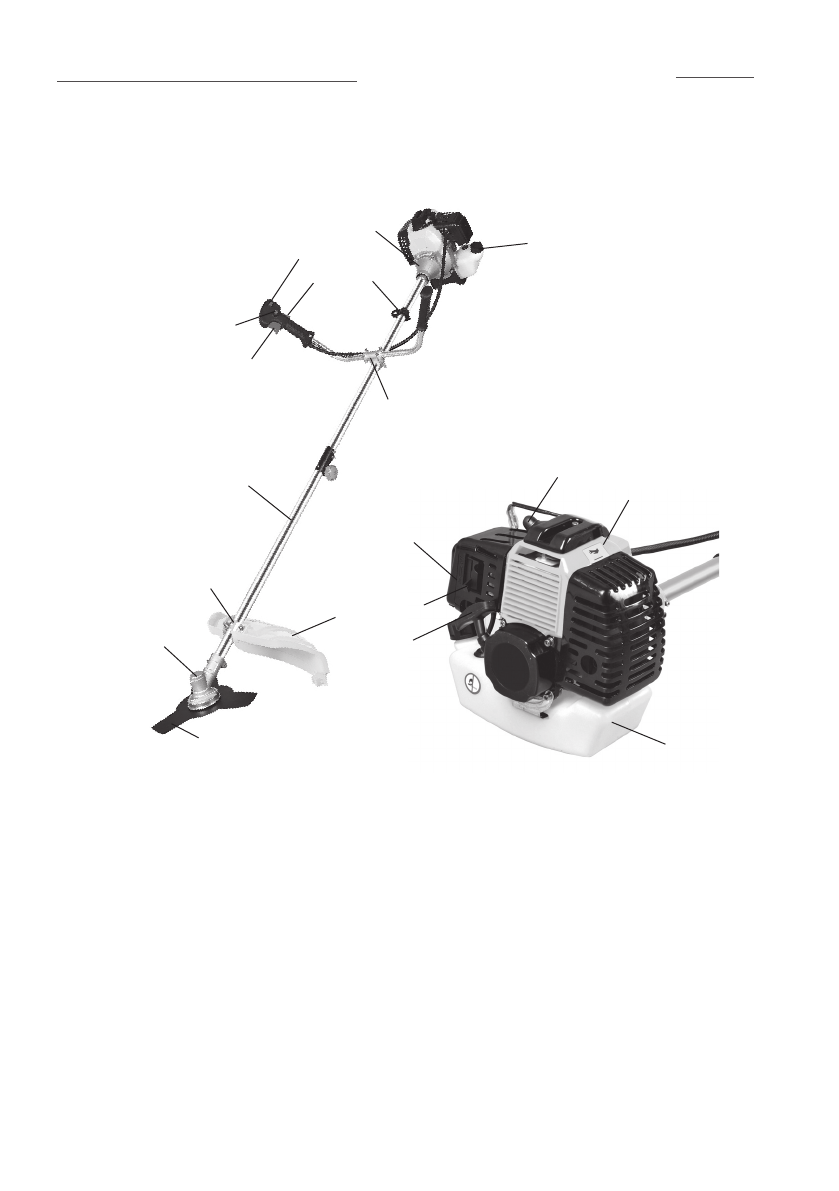

5.1 Общий вид бензокосы схематично представлен на рис.1
1
- корпус двигателя;
2
– топливный бак;
3
– крышка топливного бака;
4
– крышка воздушного фильтра;
5
– свеча зажигания;
6
– хомут крепление наплечного ремня;
7
– клавиша защиты от непроизвольного включения;
8
– клавиша управления дроссельной заслонкой;
9
– выключатель зажигания;
10
– кнопка-фиксатор дросселя в режиме пуска;
11
– корпус редуктора выходного;
12
– штанга вала;
13
– защитный кожух;
14
– хомут крепления кожуха;
15
– нож режущий;
16
– корпус муфты сцепления;
17
– муфта крепления рукояток;
18
– рычаг воздушной заслонки;
19
– рукоятка ручного стартёра.
рис. 1
16
18
19
17
13
14
15
1
2
3
4
5
6
7
8
9
10
11
12
