13
Р
ежущий нож (3-лепестковый):
Опционный режущий нож (4-лепестковый):
Опционный режущий нож (зубчатый пильный диск):
ПРЕДУПРЕЖДЕНИЕ
• Зубчатый пильный диск можно применять только на моделях
UEET и XEET. Запрещается использовать пильный диск на модели
LEET. Модель LEET не предназначена для использования с пиль-
ным диском. Использование такого диска на модели LEET может
привести к непредвиденным инцидентам.
• Запрещается устанавливать пильный зубчатый диск в противопо-
ложном направлении. Сверьтесь со стрелкой на пильном диске,
указывающей направление вращения и установите диск нужной
стороной.
• При установке пильного диска на мотокосу нужно установить спе-
циальный опционный защитный кожух (см. стр. 14).
4. После затягивания гайки крепления режущего ножа поверните рукой
скашивающий нож и проверьте правильность его установки. Проверьте
также, что лезвия скашивающего ножа не смещены относительно оси
вращения и не касаются смежных деталей.
Металлический нож
ВНИМАНИЕ:
•
Для обеспечения безопасности и предотвращения травм, прежде чем
устанавливать металлический нож на мотокосу, оденьте на него специ-
альный кожух.
Более подробную информацию об установке специального кожуха на
металлический нож см. на стр. 17.
Характеристики режущих ножей (3-лепестковых):
Для UEET, LEET: Диаметр 255 мм (10 дюймов), 3 лепестка, максимально
допустимая частота вращения 10000 об/мин
Для ХЕЕТ: Диаметр 303 мм (11,9 дюйма) 3 лепестка, максимально до-
пустимая частота вращения 10000 об/мин. Чтобы подобрать оптимальный
металлический нож, пожалуйста, проконсультируйтесь с вашим дилером.

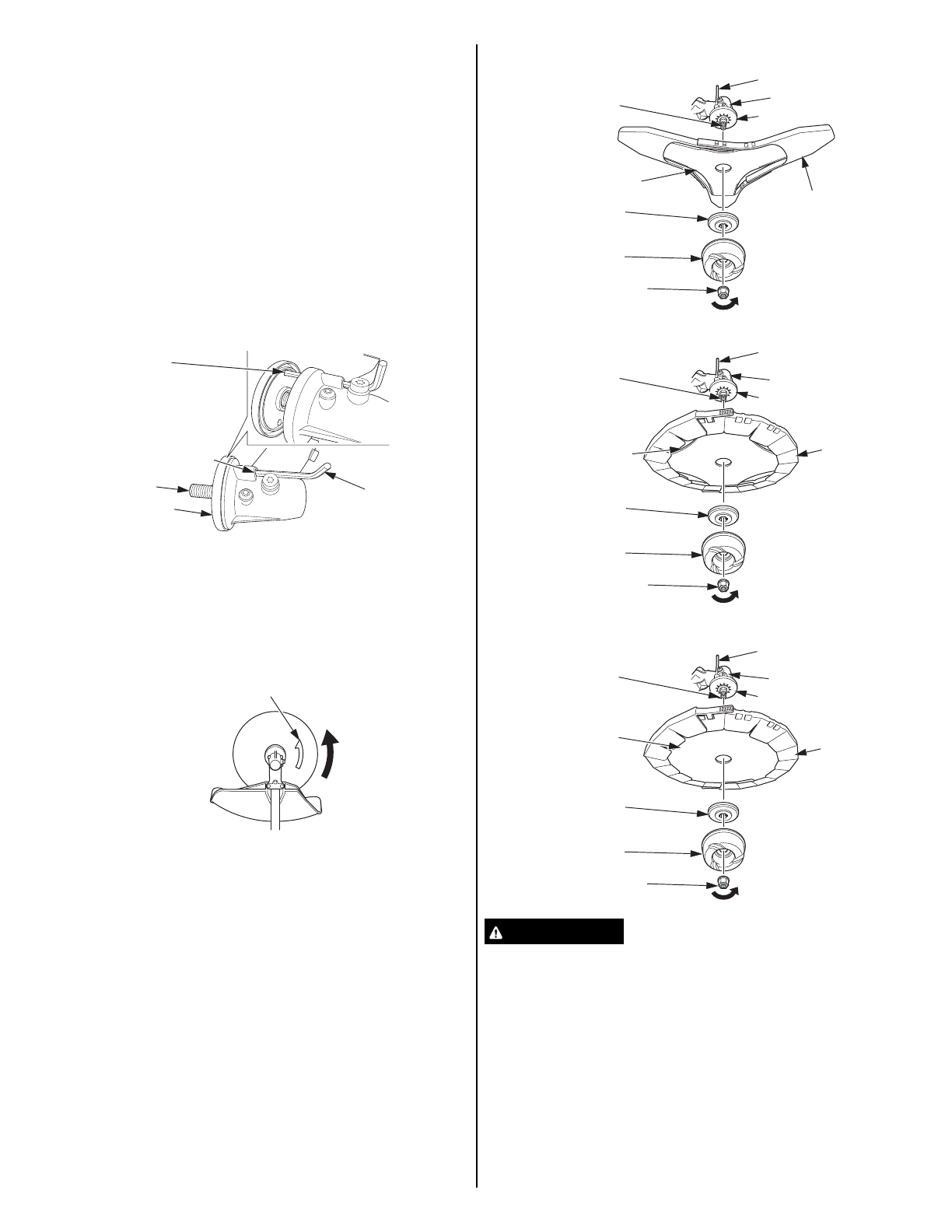

1. Вставьте шестигранный ключ 4 мм в отверстие стопора насадки, чтобы
не дать ведущему валу провернуться.
2. Установите стальной режущий нож. Убедитесь, что выступ на проставке
А совпадает с вырезом на ноже. Сверьтесь со стрелкой на ноже, указы-
вающей направление вращения и установите нож нужной стороной.
3. Установите проставку В, стабилизатор и гайку крепления ножа. Затя-
ните гайку крепления ножа предписанным моментом затяжки. Шпилька
привода и гайка крепления ножа имеют левую резьбу. Для затяжки
гайки вращайте ее против часовой стрелки.
Момент затяжки гайки крепления ножа:
Для UEET, LEET: 19,2 Нм (1,9 кгс*м)
Для XEET: 29,0 Нм (3,0 кгс*м)
МАРКИРОВКА НАПРАВЛЕНИЯ ВРАЩЕНИЯ
Направление
вращения
ШЕСТИГРАННЫЙ
КЛЮЧ 4 мм
ПРОСТАВКА А
ВЕДУЩИЙ ВАЛ
ОТВЕРСТИЕ ДЛЯ
БЛОКИРОВКИ
Проденьте
шестигранный
ключ в отверстие
проставки А.
ШЕСТИГРАННЫЙ КЛЮЧ
4 мм
ШЕСТИГРАННЫЙ КЛЮЧ
4 мм
ШЕСТИГРАННЫЙ КЛЮЧ
4 мм
ПРИВОДНАЯ ГОЛОВКА
ПРИВОДНАЯ ГОЛОВКА
ПРИВОДНАЯ ГОЛОВКА
ПРОСТАВКА А
ПРОСТАВКА А
ПРОСТАВКА А
КОЖУХ РЕЖУЩЕГО НОЖА
КОЖУХ
РЕЖУЩЕГО
НОЖА
КОЖУХ
РЕЖУЩЕГО
НОЖА
РЕЖУЩИЙ НОЖ
(3-ЛЕПЕСТКОВЫЙ)
РЕЖУЩИЙ НОЖ
(4-ЛЕПЕСТКОВЫЙ)
ОПЦИОННЫЙ РЕЖУЩИЙ
НОЖ (ЗУБЧАТЫЙ
ПИЛЬНЫЙ ДИСК)
ВЕДУЩИЙ ВАЛ
ВЕДУЩИЙ ВАЛ
ВЕДУЩИЙ ВАЛ
ПРОСТАВКА В
ПРОСТАВКА В
ПРОСТАВКА В
СТАБИЛИЗАТОР
СТАБИЛИЗАТОР
СТАБИЛИЗАТОР
ГАЙКА КРЕПЛЕНИЯ
РЕЖУЩЕГО НОЖА
ГАЙКА КРЕПЛЕНИЯ
РЕЖУЩЕГО НОЖА
ГАЙКА КРЕПЛЕНИЯ
РЕЖУЩЕГО НОЖА
