ПОДГОТОВКА НОВОГО ИНСТРУМЕНТА
К ЭКСПЛУАТАЦИИ
ИНСТРУКЦИИ ПО СБОРКЕ
Правильная сборка критечески важна как для безопасности оператора, так
и для долговечности мотокосы. Любая ошибка или недосмотр при сборке
и проведении технического обслуживания могут привести к неисправно-
сти мотокосы, повреждению двигателя или травмированию оператора.
ПРЕДУПРЕЖДЕНИЕ
Ненадлежащая сборка может привести к возникновению ситуации,
опасной для жизни и здоровья обслуживающего персонала.
Тщательно следуйте всем собранным в Руководстве рабочим ин-
струкциям и предостережениям, касающимся сборки.
ДОЛИВ МОТОРНОГО МАСЛА
Мотокосы поставляются БЕЗ МОТОРНОГО МАСЛА в двигателе.
Долейте рекомендованное моторное масло (см. стр. 17), чтобы его уро-
вень достигал верхней метки.
Более подробную информацию о доливе масла в двигатель см. на стр. 34.
ПРИМЕЧАНИЕ:
Работа двигателя с недостаточным количеством моторного масла может
привести к его выходу из строя. Залейте масло до верхней метки уровня,
прежде чем запустить двигатель мотокосы.
Не заливайте в двигатель масло не содержащее в своем составе моющих
присадок. Не заливайте в двигатель моторное масло для двухтактных дви-
гателей. Такие масла значительно сократят срок службы вашей мотокосы.

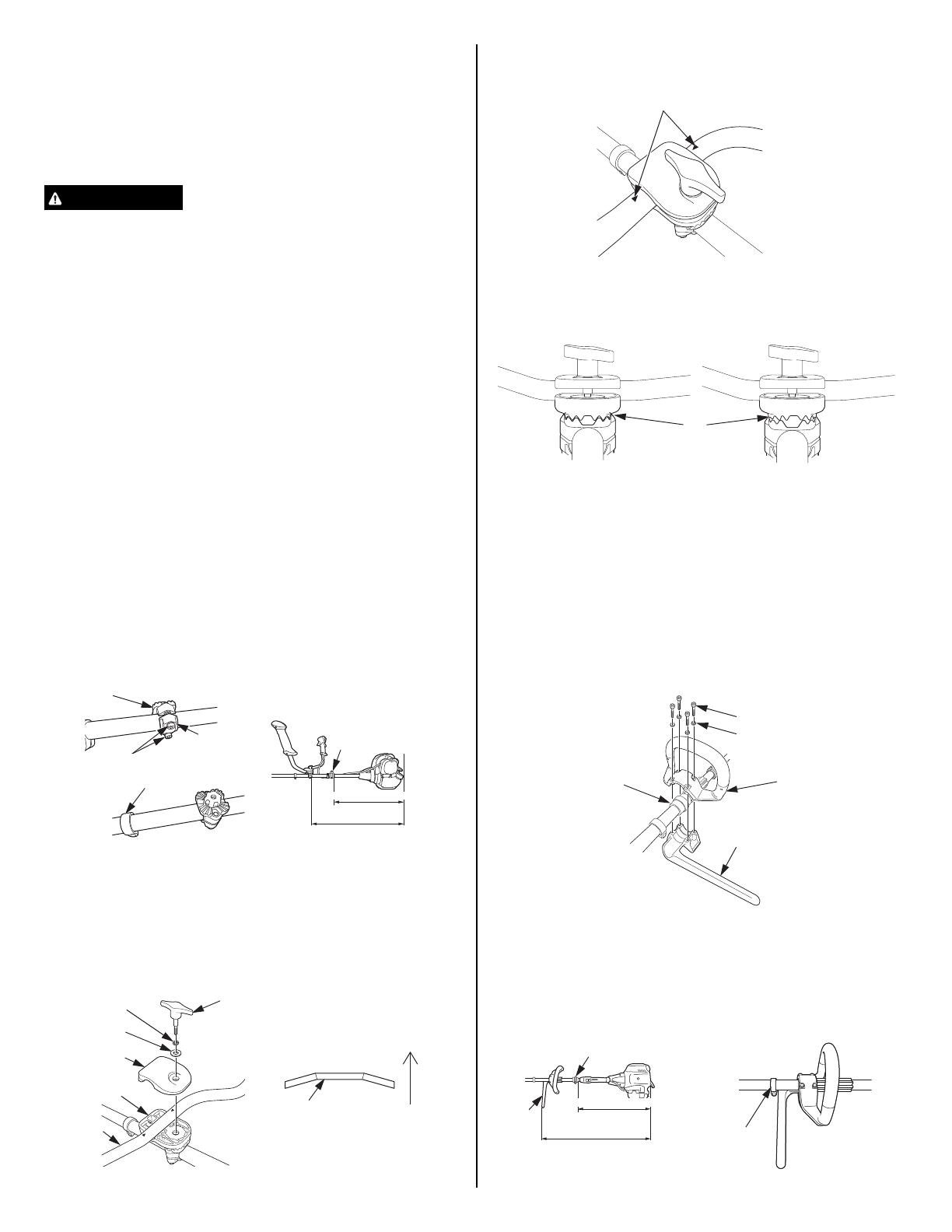

УСТАНОВКА РУКОЯТКИ
Для UEET:
1. Ослабьте затяжку двух болтов
햲
. Сдвиньте держатель В
햳
и держатель С
햴
в стандартное положение (как показано на рисунке
ниже), после чего затяните оба болта
햲
.
Момент затяжки: 9,8 Нм (1 кгс*м).
Проверьте положение петли крепления к поддерживающим лямкам
햵
.
Стандартное положение показано на рисунке ниже.
При необходимости, позже можно отрегулировать положение рукоятки.
Для обеспечения безопасности, ручка с ее держателем должны рас-
полагаться перед кольцом безопасности
햶
.
2. Установите держатель рукоятки D
햷
на держатель рукоятки В
햳
.
Установите рукоятку
햸
в держатель D
햷
. Установите держатель А
햹
,
плоскую шайбу
햺
и коническую шайбу
햻
. Слегка затяните болт регули-
ровки положения рукоятки
햽
.
Обратите внимание на правильность ориентации конической шайбы,
Выпуклая сторона шайбы должна быть направлена вверх.
3. Отрегулируйте продольное положение рукоятки и угол ее наклона. Две
стрелки
햾
на рукоятке должны быть видны.
Чтобы отрегулировать угол наклона рукоятки см. стр. 22.
4. Правильно совместите зубцы
햿
по обе стороны, после чего оконча-
тельно затяните болт
햽
.
ОК (Зубцы совмещены правильно) НЕТ (Зубцы не совпали)
ПРИМЕЧАНИЕ:
При затяжке регулировочного болта убедитесь, что зубцы равномерно
совпали друг с другом. Если затянуть регулировочный болт при некоррект-
ном положении зубцов, то его можно сломать.
Для LEET:
1. Установите защиту
햲
на тыльную сторону резиновой накладки
햳
штан-
ги. Установите рукоятку в виде петли (3) на верхнюю часть резиновой
накладки
햳
. Установите 4 шайбы
햵
и 4 болта
햶
. Слегка затяните четы-
ре болта
햶
.
Момент затяжки: 1,8 Нм (0,2 кгс*м)
2. Проверьте положение рукоятки
햲
и петли крепления к поддерживаю-
щим лямкам
햷
. Стандартное положение показано на рисунке ниже.
Отрегулируйте их положение при необходимости.
При необходимости позже можно отрегулировать положение рукоятки.
Для обеспечения безопасности ручка с ее держателем должны рас-
полагаться перед кольцом безопасности
햸
.
3. Затяните до упора четыре болта
햶
.
ВЕРХ
535 мм (21,1 дюйма)
875 мм (34,4 дюйма)
750 мм (29,5 дюймов)
