NO-7

3. Montering

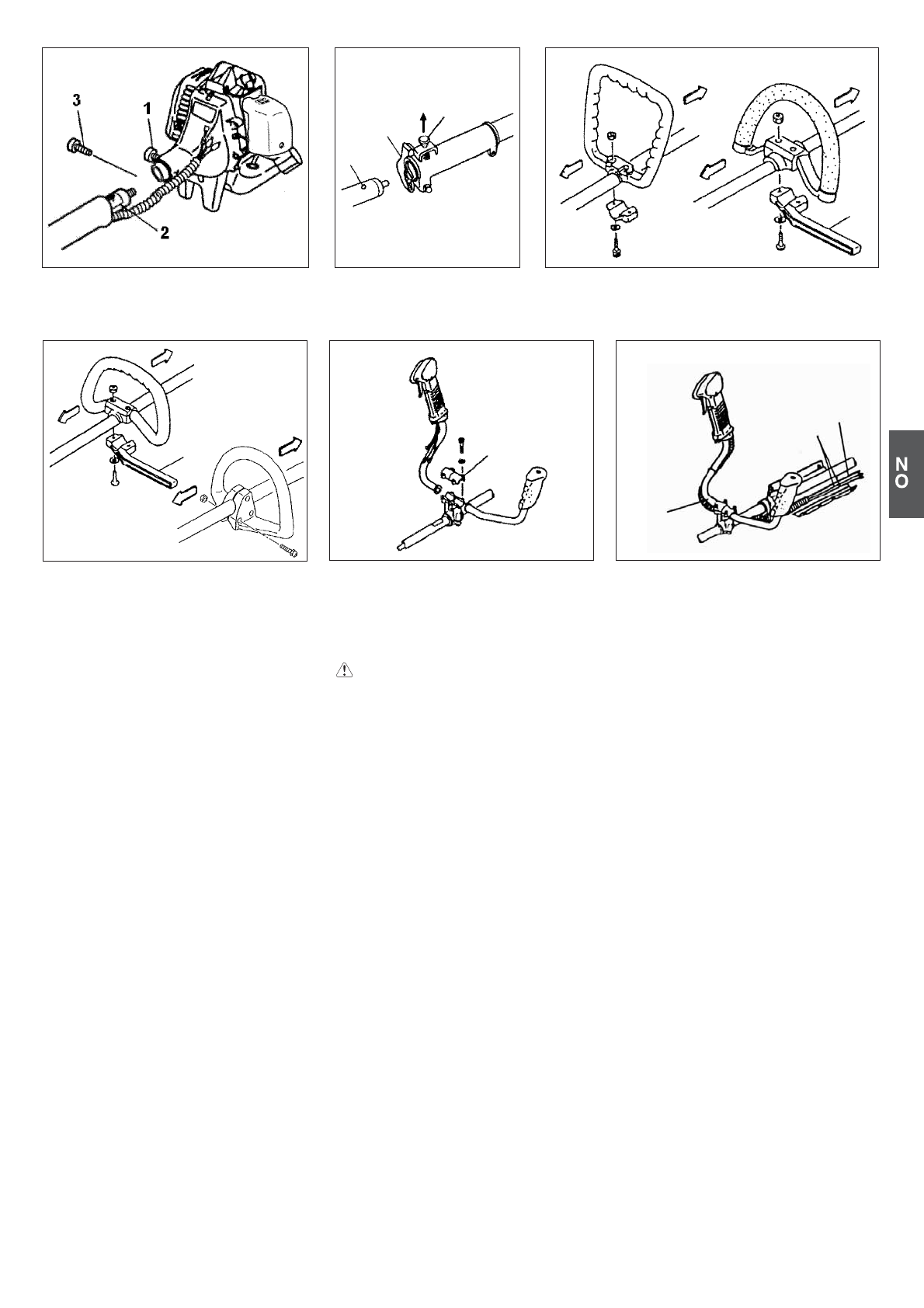

Drivaksel til motoren (Fig. 1-1)

Løsne rørlåsebolten (1) ca. ti omdreininger slik
at boltespissen ikke hindrer drivakselrøret i å bli
satt inn. Drivakselrøret settes inn ved å holde
rørlåsebolten utover for å unngå at
innsidenippelen også hindrer innsettingen.
Press drivakselen godt inn i motorens
koblingsboks til posisjonsmerket (2) på
drivakselrøret møter koblingsboksen.

MERK!

Hvis det er vanskelig å presse drivakselen inn
til merket posisjon på drivakselrøret, kan
drivakselen dreies med eller mot klokka i enden
av klippemonteringen. Skru til rørlåsebolten ved
å justere mot hullet i akselrøret.
Skru deretter klammerbolten godt til (3).

Montering av tilbehør

1. Sett tilbehøret sammen på sin plass
2. Vær sikker på at låsepinnen (1) passer i
rørets styrehull (2) og at røret ikke vil komme
utenfor. (Fig. 1-1 B)
3. Skru låsemutteren (3) godt til. (Fig. 1-1B)

Installasjon av håndtaket

ADVARSEL!

Hvis du bruker stål/faste blader på en rette
akseltrimmere eller hekklippere må du alltid
bruke skrankestang (2) og skuldersele med
slyngehåndtak. (Fig.1-2, 1-2B)

Fest håndtaket til drivakselrøret med vinkelen
mot motoren.
Juster plasseringen til den mest komfortable
stillingen før start.

Fjern håndtakfestet (1) fra monteringen.

(Fig.1-3)
Plasser håndtakene og fest håndtakfestet lett
med fire skruer. Juster til en passende stilling.
Deretter settes det godt fast med skruene.

Sett stoppesnoren (3) og gass-ståltråden (1)
gjennom beskyttelsesrøret (2), deretter hektes
hoftestøtputen av. (Fig. 1-3B)

Fig.1-2B

Fig.1-3

Fig.1-3B

2

1

1

3

2

Fig.1-2

2

Fig.1-1B

1

2

3

Fig.1-1
