DK-7

3. Samleprocedur

Drivaksel på motor (fig. 1-1)

Løsn rørets sikringsbolt (1) ca. 10 omgange, så
bolten ikke blokerer for det drivakselrør, der
skal sættes i. Når du sætter drivakselrøret i,
skal du holde rørets sikringsbolt udad, så den
indvendige fitting heller ikke blokerer.
Skub drivakslen ind i motorens koblingshus,
indtil den position (2), der er angivet på drivak-
selrøret, møder koblingshuset.

BEMÆRK!

Hvis det er vanskeligt at føre drivakslen frem til
den afmærkede position på drivakselrøret, kan
du dreje den del af drivakslen, hvor klippeenhe-
den er monteret, med uret eller mod uret.
Spænd rørets sikringsbolt fast i hullet i ak-
selrøret.
Spænd derefter sikringsbolten godt fast (3).

Montering af knivsystem

1. Sæt knivsystemet på plads.
2. Sørg for, at låsestiften (1) passer i rørets

fastgøringshul (2), og at røret ikke går løs

    (fig. 1-1 B).
3. Spænd møtrikken (3) sikkert fast (fig. 1-1B).

Montering af håndtag

ADVARSEL!

Når du bruger stålklinger/stive klinger på li-
ge akseltrimmere eller buskryddere, skal du
altid bruge en barrierestang (2) og en skuld-
ersele med løkkehåndtaget (fig.1-2, 1-2B).

Fastgør håndtaget til drivakselrøret med vinklen
mod motoren.
Juster håndtaget, så det er behageligt at bruge.

Afmonter håndtagsbeslaget (1) fra samlingen
(fig.1-3).
Anbring håndtagene der, hvor de skal sidde, og
fastgør håndtagsbeslaget let med fire bolte. Ju-
ster beslaget, så det har den korrekte position.
Fastgør det derefter ved at stramme boltene.

Før stopsnorene (3) og kablet til gashåndtaget
(1) gennem beskyttelsesrøret (2), og hægt de-
refter hoftepuden af (fig. 1-3B).

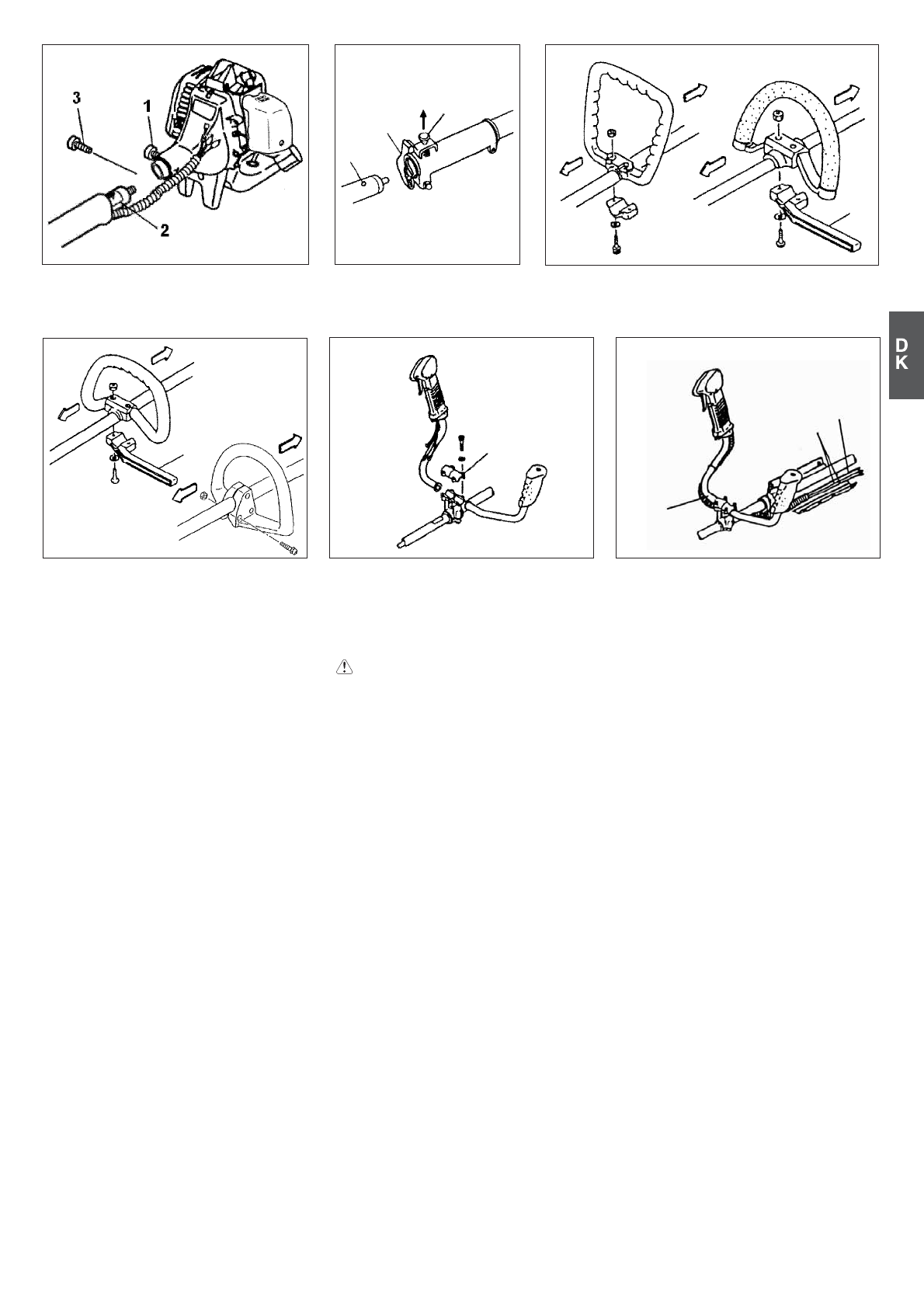

Fig.1-2B

Fig.1-3

Fig.1-3B

2

1

1

3

2

Fig.1-2

2

Fig.1-1B

1

2

3

Fig.1-1
