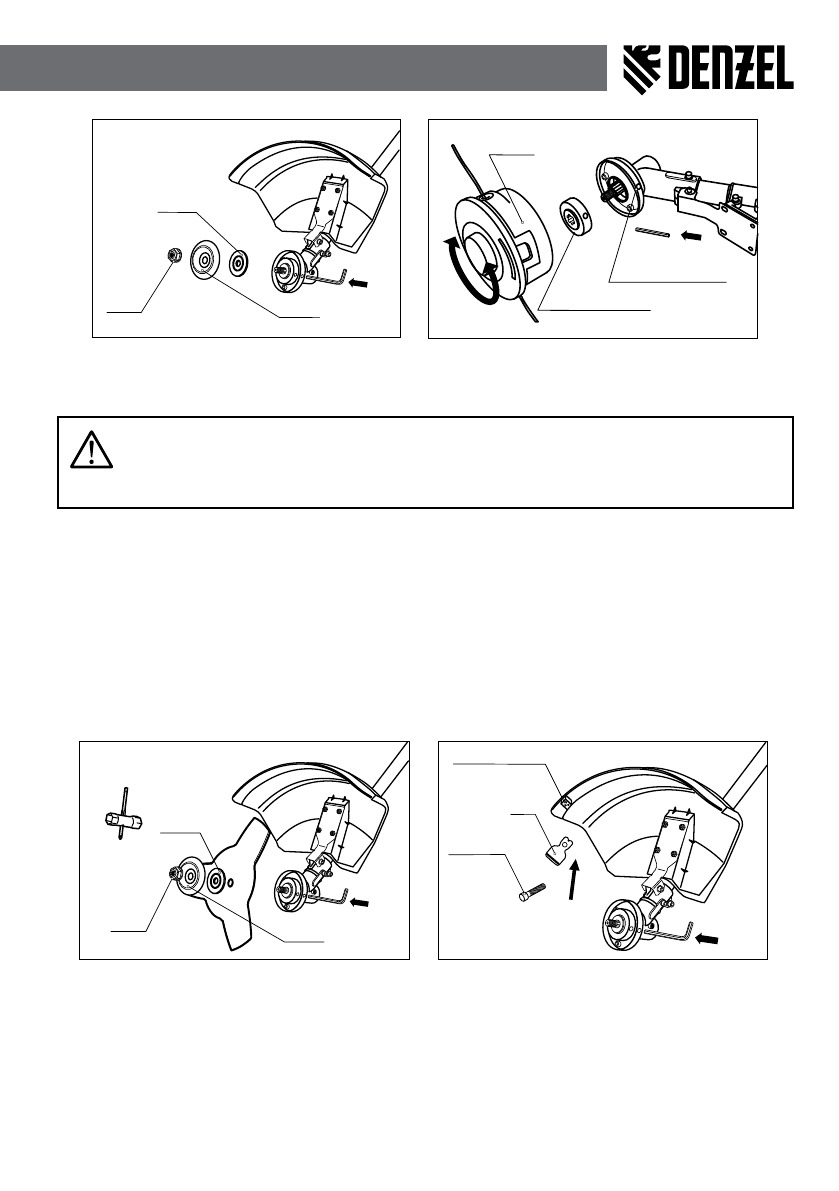

Рис. 7

Рис. 8

Установка диска

ПРЕДУПРЕЖДЕНИЕ!

При неправильной установке режущего ножа в процессе работы возникает сильная

вибрация, в результате чего режущий нож может отлететь в сторону, причинив травмы

оператору или посторонним лицам.

1. Совместите отверстие во фланцевой шайбе с отверстием в чашке редуктора (рис. 7). Вставьте металли-
ческий стопорный стержень в отверстие чашки редуктора и в отверстие фланцевой шайбы.
2. Открутите гайку крепления с вала триммера по часовой стрелке. Снимите чашку с вала, оставив флан-
цевую шайбу.
3. Установите режущий нож на фланцевую шайбу. Убедитесь, что режущий нож правильно отцентри-
рован и лежит на проточке шайбы. Установите прижимную шайбу. Установите на вал чашку крепления
(рис. 9).
4. Установите (наживите) гайку, проверьте правильность установки и центрирования ножа.
5. Удерживая стопорный стержень одной рукой, надежно затяните гайк у трубчатым к лючом (входит
в комплект), поворачивая ее против часовой стрелки (рис. 9).

Шайба

Чашка

Гайка

Нож

Болт

крепления

Место для крепления ножа

Рис. 9

Рис. 10

Установка ножа защитного кожуха

Установите нож на защитный кожух (рис. 10).
