10

ТРИММЕР БЕНЗИНОВЫЙ

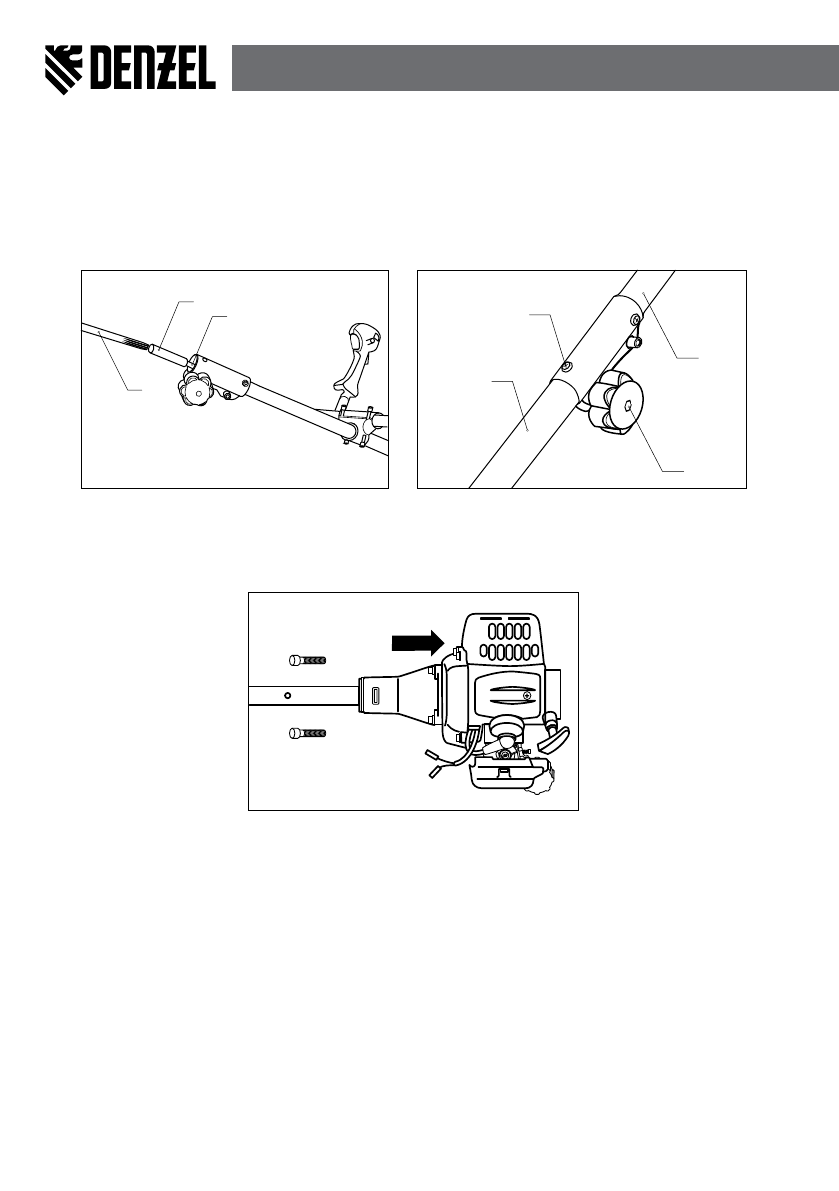

3. Для моделей, имеющих разборную штангу, соедините вал верхней части штанги 1 (рис. 4) и нижней
части штанги 2 (рис. 4) с помощью муфты 3 (рис. 4) из комплекта.
4. Соедините верхнюю 1 (рис. 5) и нижнюю 2 (рис. 5) часть штанги, повернув ее так, чтобы пружинная
кнопка нижней части 3 (рис. 5) вошла в отверстие муфты верхней части штанги. При необходимости
поверните вал катушки так, чтобы приводной вал, находящийся в нижней части штанги, вошел в заце-
пление с ответной частью в верхней части. Зафиксируйте соединение стяжным винтом коннектора
штанги 4 (рис. 5).

3

2

1

4

1

2

3

Рис. 4

Рис. 5

5. Установите штангу в сборе на двигатель, используя четыре винта (рис. 6). При этом выходной вал
редуктора и бензобак должны располагаться с одной стороны.

Рис. 6

6. Отрегулируйте удобное положение рабочих рукояток и проушины для плечевого ремня и затяните
резьбовые соединения.

Установка катушки

1. Совместите отверстия в чашке редуктора и фланцевой шайбе. Вставьте металлический стопорный
стержень или шестигранный ключ из комплекта в отверстия чашки редуктора и фланцевой шайбы. Вра-
щая гайку по часовой стрелке, снимите ее, а также чашку и шайбу со шпинделя редуктора (рис. 7).
2. Удерживая стержень в отверстиях чашки редуктора и фланцевой шайбы, закрутите катушку с леской
против часовой стрелки до упора (рис. 8).
