12

ТРИММЕР БЕНЗИНОВЫЙ

ТРИММЕР БЕНЗИНОВЫЙ

6. Отрегулируйте удобное положение рабочих рукояток и проушины для плечевого ремня и затяните
резьбовые соединения.

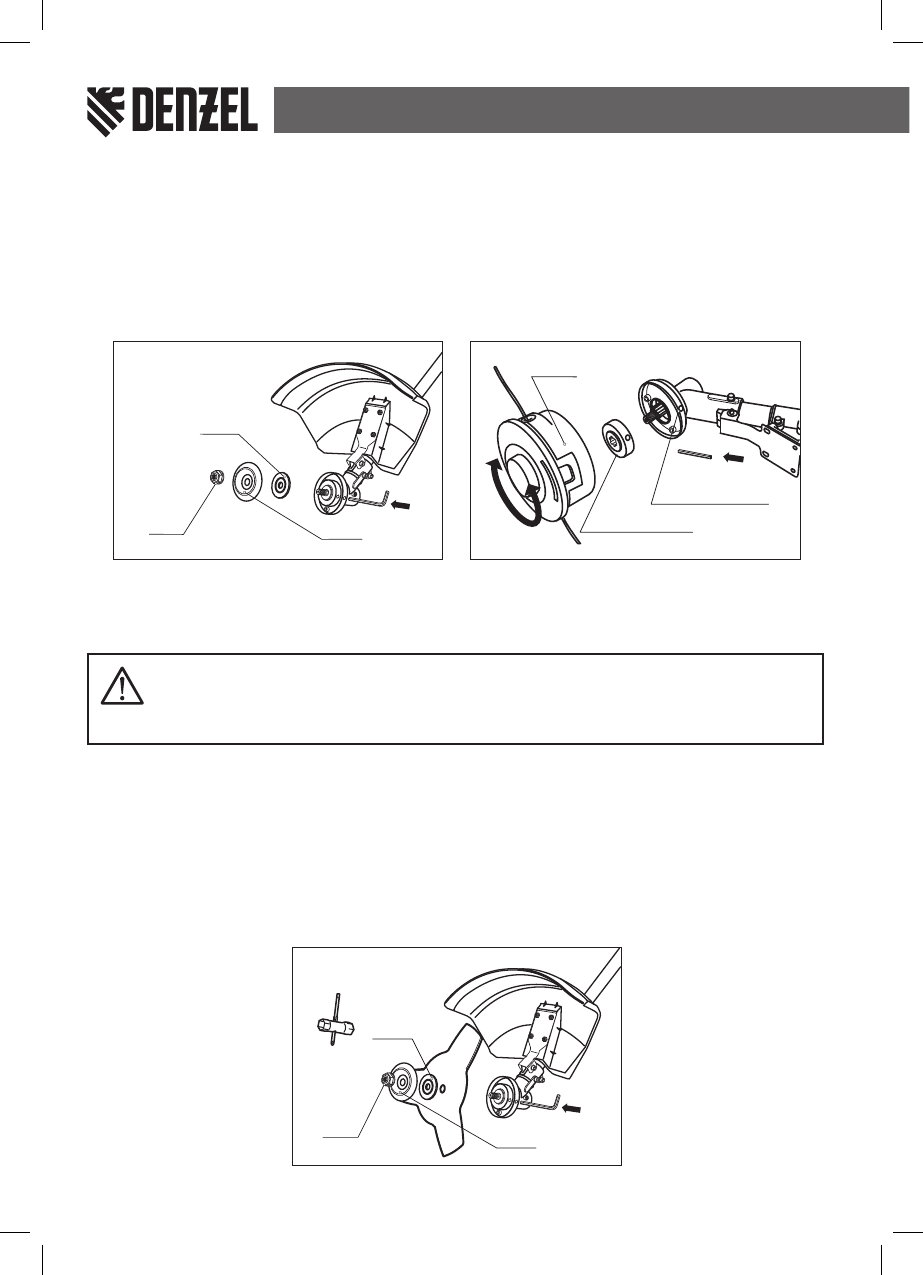

Установка катушки

1. Совместите отверстия в чашке редуктора и фланцевой шайбе. Вставьте металлический стопорный стер-
жень или шестигранный ключ из комплекта поставки в отверстия чашки редуктора и фланцевой шайбы. Вра-
щая гайку по часовой стрелке, снимите ее, а также чашку и шайбу со шпинделя редуктора (рис. 7).
2. Удерживая стержень в отверстиях чашки редуктора и фланцевой шайбы, закрутите катушку с леской
против часовой стрелки до упора (рис. 8).

Шайба

Чашка

Гайка

Отверстие

в чашке редуктора

Фланцевая шайба

Катушка

Рис. 7

Рис. 8

Установка диска

ПРЕДУПРЕЖДЕНИЕ!

При неправильной установке режущего ножа в процессе работы возникает сильная

вибрация, в результате чего режущий нож может отлететь в сторону, причинив травмы

оператору или посторонним лицам.

1. Совместите отверстие во фланцевой шайбе с отверстием в чашке редуктора (рис. 7). Вставьте металли-
ческий стопорный стержень в отверстие чашки редуктора и в отверстие фланцевой шайбы.
2. Открутите гайку крепления с вала триммера по часовой стрелке. Снимите чашку с вала, оставив флан-
цевую шайбу.
3. Установите режущий нож на фланцевую шайбу. Убедитесь, что режущий нож правильно отцентриро-
ван и лежит на проточке шайбы. Установите прижимную шайбу. Установите на вал чашку крепления (рис. 9).
4. Установите (наживите) гайку, проверьте правильность установки и центрирования ножа.
5. Удерживая стопорный стержень одной рукой, надежно затяните гайку трубчатым ключом (входит в ком-
плект поставки), поворачивая ее против часовой стрелки (рис. 9).

Шайба

Чашка

Гайка

Рис. 9
