ТРИММЕР БЕНЗИНОВЫЙ

ТРИММЕР БЕНЗИНОВЫЙ

DGT-43-PRO, DGT-52-PRO (96277, 96278)

DGT-52S-MAX (96279)

2

1

3

1

3

2

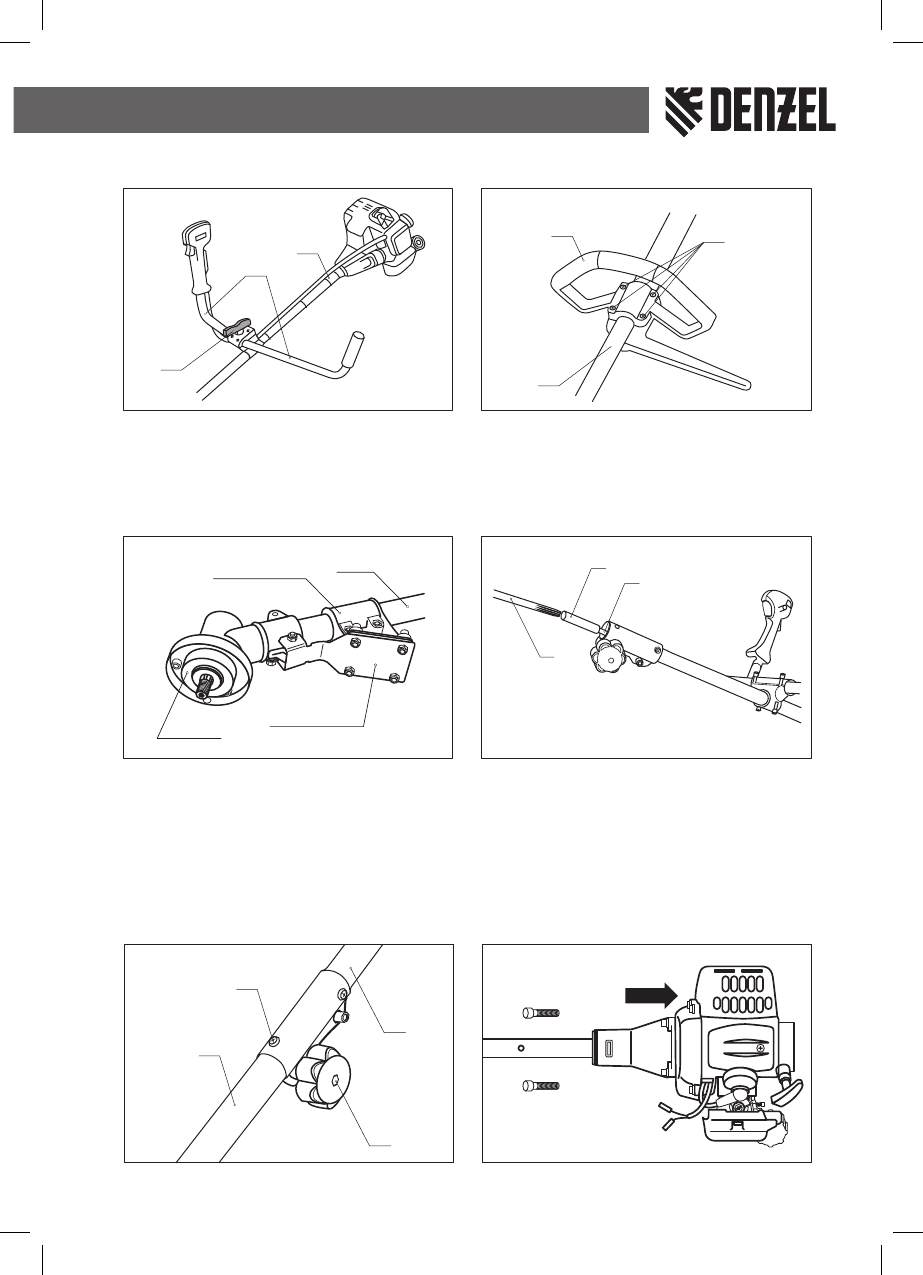

Рис. 2а

Рис. 2б

2. Установите защитный кожух на штангу, расположив его между кронштейном и пластиной защитного
кожуха, и зафиксируйте его четырьмя винтами (рис. 3).
3. Для моделей, имеющих разборную штангу, соедините вал верхней части штанги 1 (рис. 4) и нижней
части штанги 2 (рис. 4) с помощью муфты 3 (рис. 4) из комплекта.

Редуктор

Планка кожуха

Штанга

Кронштейн кожуха

1

2

3

Рис. 3

Рис. 4

4. Соедините верхнюю 1 (рис. 5) и нижнюю 2 (рис. 5) часть штанги, повернув ее так, чтобы пружинная
кнопка нижней части 3 (рис. 5) вошла в отверстие муфты верхней части штанги. При необходимости
поверните вал катушки так, чтобы приводной вал, находящийся в нижней части штанги, вошел в заце-
пление с ответной частью в верхней части. Зафиксируйте соединение стяжным винтом коннектора
штанги 4 (рис. 5).
5. Установите штангу в сборе на двигатель и закрепите, используя четыре винта (рис. 6). Проверьте
надежность соединения.

3

2

1

4

Рис. 5

Рис. 6
