13

УСТАНОВКА РУКОЯТОК

Ослабьте  винты  кронштейна  А  крепле

-

ния  рукояток  (Рис.  6)  и  снимите  крышку

кронштейна.  Установите  правую  (В)  и

левую (С) рукоятки в кронштейн, устано

-

вите  крышку  кронштейна,  отрегулируй

-

те  положение  (Рис.  6).  Закрутите  винты

кронштейна.

В

А

С

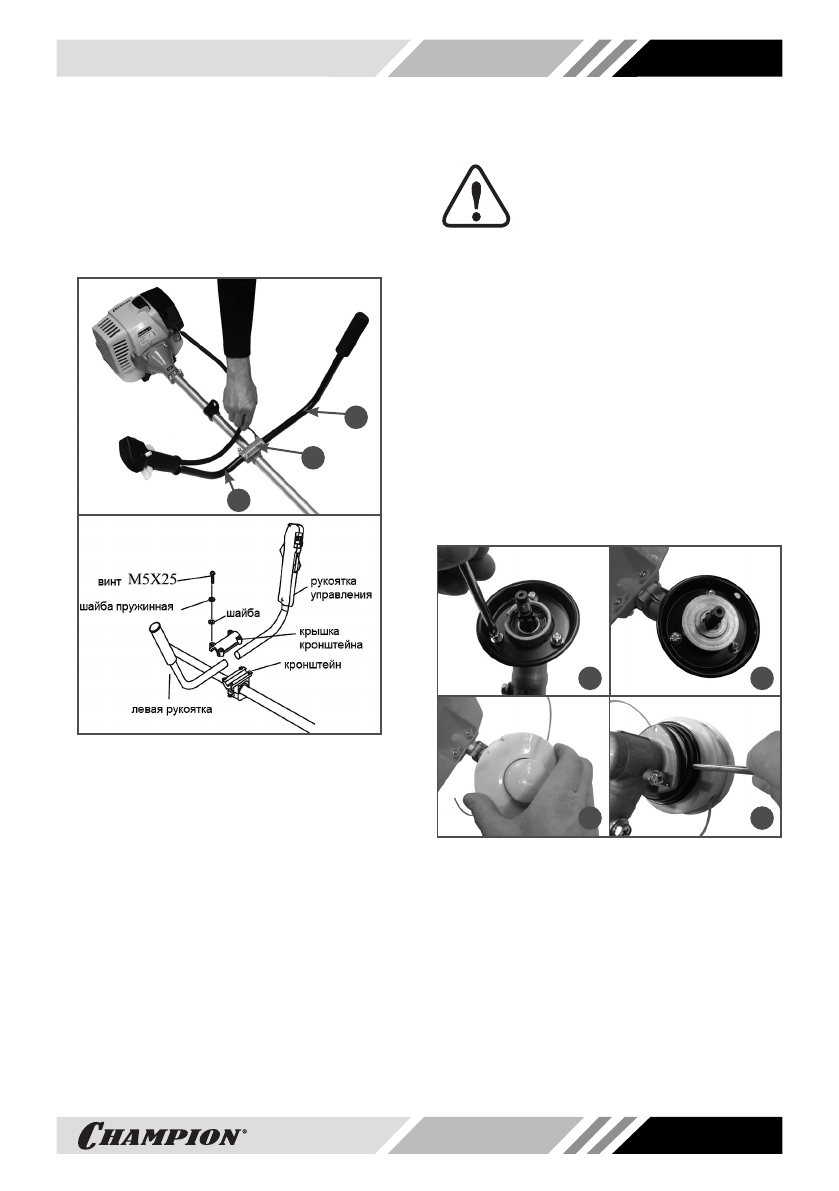

Рис. 6 Установка рукояток

РЕГУЛИРОВКА ПОДВЕСНОГО

РЕМНЯ

Подвесьте триммер за карабин, закрепив

его на скобе подвеса ремня.
Удерживая рукоятки обеими руками, под

-

держивайте  триммер  так,  чтобы  режу

-

щий  инструмент  (нож  или  триммерная

головка)  располагался  параллельно  по

-

верхности земли.
Отрегулируйте  длину  ремня  таким  об

-

разом,  чтобы  режущий  инструмент  рас

-

полагался  и  оставался  параллельно  по

-

верхности земли на расстоянии 10-30 см

от  поверхности  земли,  в  зависимости  от

высоты скашивания травы.

УСТАНОВКА ТРИММЕРНОЙ

ГОЛОВКИ

ПРИМЕЧАНИЕ!

Триммерная  головка  в  ком

-

плектность  триммера  не

входит.  Вы  можете  выбрать

наиболее подходящую Вам триммерную

головку  из  всего  ассортимента  трим

-

мерных  головок  CHAMPION.  Тип  посад

-

ки  гайка,  М10х1,25  левая  резьба.  Для

приобретения  триммерной  головки  об

-

ратитесь к дилеру CHAMPION в Вашем

регионе.

Для  установки  триммерной  головки  от

-

крутите  гайку  крепления  ножа,  снимите

шайбу  стопорную  и  прижимную  шайбу

ножа,  как  показано  на  Рис.  3,  7В  и  за

-

крутите  триммерную  головку  (Рис.  7С).

Удерживая  стопор,  произведите  окон

-

чательную  затяжку  триммерной  головки

(Рис. 7D).

В

A

D

C

Рис. 7 Установка триммерной головки
