11

8. СБОРКА

КОМПЛЕКТНОСТЬ

Комплектность  устройства  приведена  в

Таблице 1.

ТАБЛИЦА 1. Комплектность устройства

Наименование

Кол-во

Двигатель с рукояткой

управления

1 шт.

Рукоятка левая

1 шт.

Ремень подвесной

1 шт.

Кожух защитный с фартуком в

сборе

1 к-т

Ключ комбинированный

1 шт.

Ключ шестигранный 4 мм

1 шт.

Ключ шестигранный 5 мм

1 шт.

Ключ рожковый 8 х 10 мм

1 шт.

Штанга триммера

1 к-т

Емкость для топливной смеси

1 шт.

Руководство по эксплуатации

1 шт.

Хомут пластиковый

2 шт.

Винты крепления двигателя

4 шт.

Нож

1 шт.

ПРИМЕЧАНИЕ!

Состав  комплекта  поставки

может быть изменен без пред

-

варительного уведомления!

Устройство  поставляется  в  состоянии,

требующем сборки.
Для сборки устройства выполните следу

-

ющее:
1.  Извлеките  из  упаковки  содержимое.

Распакуйте все детали и положите их

на  ровную  устойчивую  поверхность.

Удалите все упаковочные материалы.

Убедитесь,  что  содержимое  упаковки

соответствует  комплектности  устрой

-

ства,  а  повреждения  отсутствуют.

При  обнаружении  некомплектности

или  повреждений  обратитесь  в  тор

-

гующую  организацию,  где  приобрели

устройство.

2.  Установите защитный кожух.
3.  Установите нож.
4.  Соедините двигатель со штангой.
5.  Установите  рукоятку  управления  и

левую рукоятку.

6.  Установите ремень.

УСТАНОВКА ЗАЩИТНОГО

КОЖУХА

Установите на штангу защитный кожух и

закрепите его 2 винтами (Рис. 2).

ФАРТУК КОЖУХА С НОЖОМ

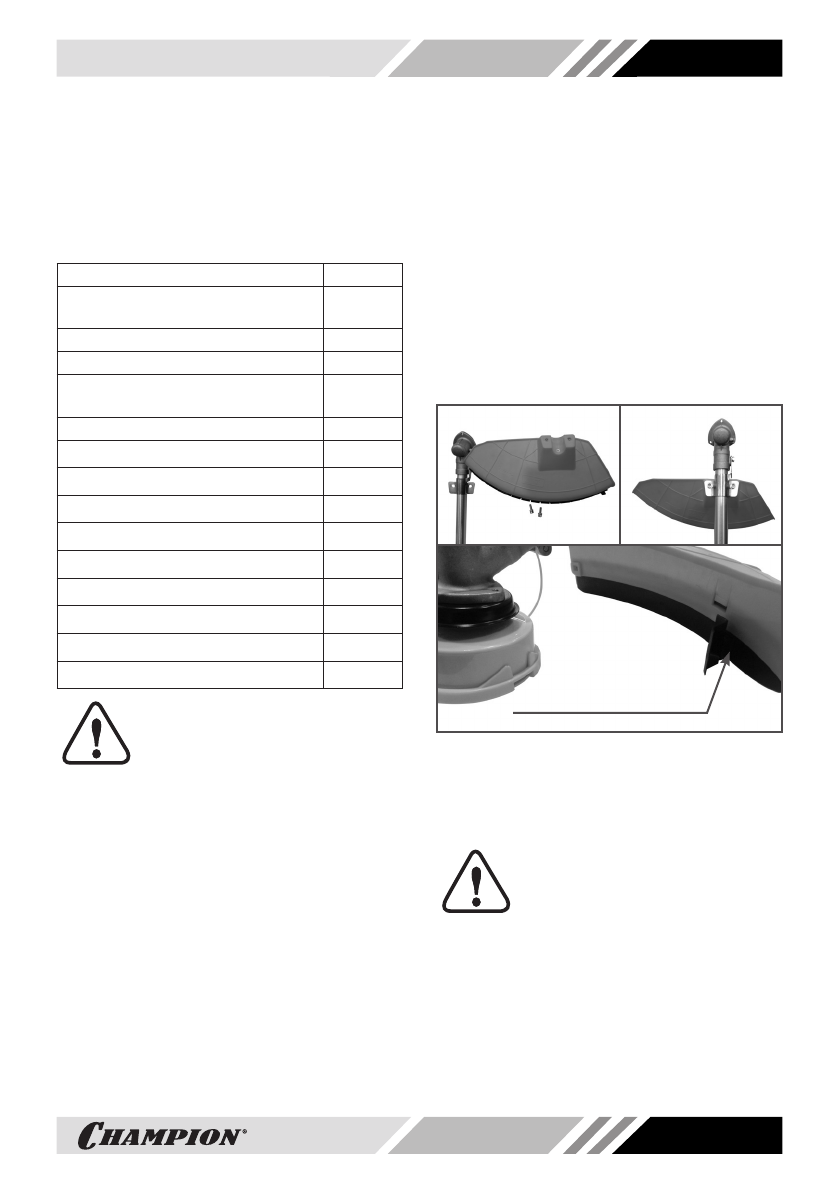

Рис. 2 Установка защитного кожуха

УСТАНОВКА СЪЕМНОГО

ФАРТУКА С НОЖОМ ДЛЯ

ОБРЕЗКИ КОРДА

ВНИМАНИЕ!

При  работе  триммерной  го

-

ловкой  необходимо  устано

-

вить на кожух фартук с ножом

для  обрезки  корда  (Рис.  2).  При  работе

ножом  фартук  необходимо  снять  с  ко

-

жуха.

УСТАНОВКА НОЖА

Для  установки  ножа  сделайте  следую

-

щее.
1.  Открутите  с  выходного  вала  редук

-
