тора  гайку  5,  снимите  стопорную  7  и

прижимную шайбы 4, снимите защит

-

ную шайбу редуктора 3 (Рис. 3).

2.  Установите  чашку  редуктора  2  (Рис.

3) так, чтобы отверстие в чашке и вы

-

емка в корпусе редуктора встали друг

напротив друга, и закрепите ее винта

-

ми (Рис. 4А).

3.  Установите  защитную  шайбу  редук

-

тора и совместите отверстие в чашке

редуктора  с  отверстием  на  защитной

шайбе редуктора (Рис. 4В).

4.  Установите  в  отверстие  защитной

шайбы редуктора стопор 9 (ключ ше

-

стигранный 4 мм) (Рис. 3).

5.  Установите  нож  8  (Рис.  3)  на  защит

-

ную шайбу редуктора (Рис. 4С).

6.  Установите  прижимную  шайбу  ножа,

стопорную  шайбу  и  закрепите  гайкой

(Рис. 4D).

7.  Удерживая  стопор,  затяните  гайку

ключом. Установите шплинт.

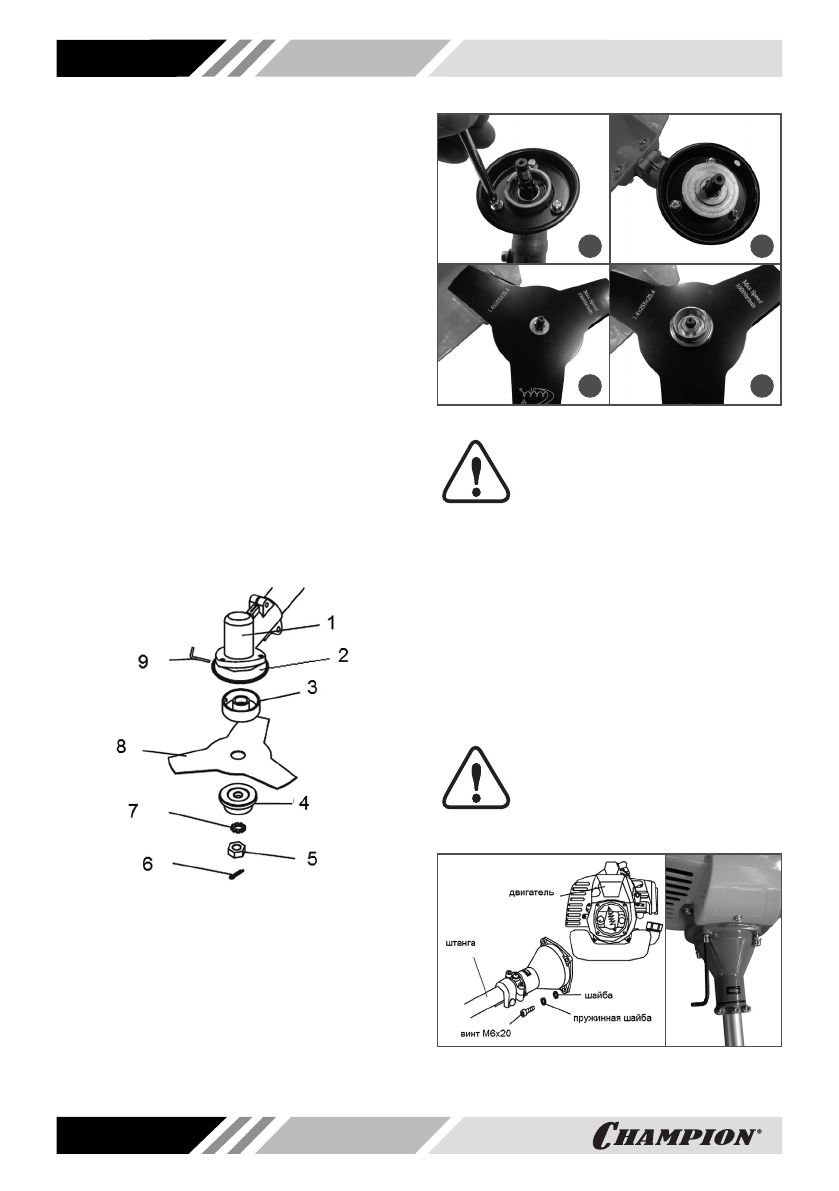

Рис. 3 Конструкция узла крепления ножа

1. Редуктор 2. Чашка редуктора

3. Шайба защитная редуктора

4. Шайба прижимная ножа 5. Гайка 6. Шплинт

7. Шайба стопорная 8. Нож 9. Стопор

В

A

D

C

Рис. 4 Установка ножа

ПРИМЕЧАНИЕ!

Соблюдайте  правильное  по

-

ложение  при  установке  ножа.

Направление  вращения  ука

-

зано  на  полотне  ножа.  Оно  должно  со

-

впадать с направлением вращения вала

(против часовой стрелки, вал редукто

-

ра смотрит вниз.

УСТАНОВКА ДВИГАТЕЛЯ

Для установки двигателя необходимо со

-

вместить  отверстия  на  корпусе  сцепле

-

ния  и  картере  двигателя  и  закрутить  4

винта  при  помощи  шестигранного  ключа

(Рис. 5).

ВНИМАНИЕ!

После  сборки  двигателя  и

штанги  топливный  бак  и  вы

-

ходной  вал  редуктора  должны

смотреть в одну сторону – вниз.

Рис. 5 Установка двигателя
