14

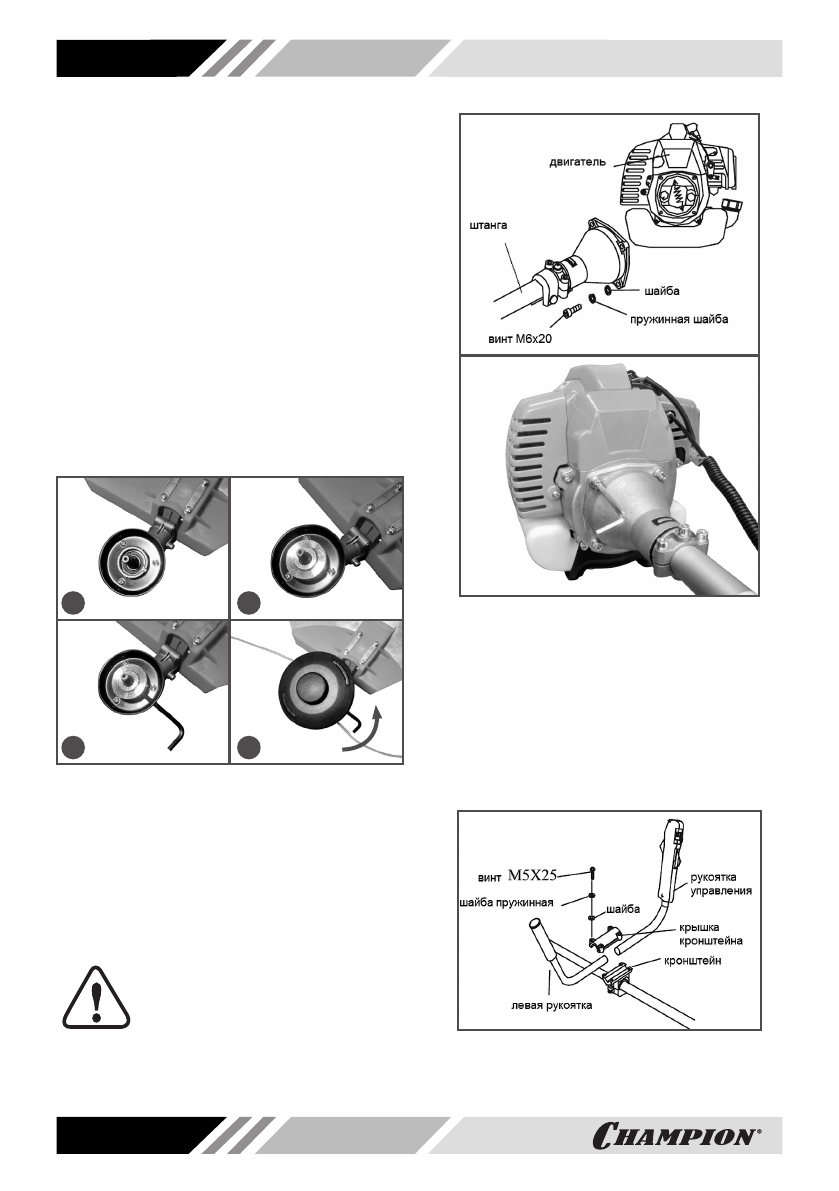

УСТАНОВКА ТРИММЕРНОЙ

ГОЛОВКИ

Для  установки  триммерной  головки  вы

-

полните следующее.
1.  На выходной вал наденьте защитную

шайбу  таким  образом,  чтобы  отвер

-

стие  в  чашке  редуктора  совпало  с

отверстием  в  защитной  шайбе  (Рис.

4B).

2.  Вставьте стопор (например, ключ ше

-

стигранный  из  комплекта  поставки)  в

отверстия шайбы и чашки, как показа

-

но на Рис. 4C.

3.  Наденьте  триммерную  головку  на

выходной  вал  и  закрутите  ее  против

часовой  стрелки,  как  показано  на

Рис. 4D.

В

А

D

С

Рис. 4 Установка триммерной головки

СОЕДИНЕНИЕ ДВИГАТЕЛЯ И

ШТАНГИ

Для установки двигателя необходимо со

-

вместить  отверстия  на  корпусе  сцепле

-

ния  и  картере  двигателя  и  закрутить  4

винта  при  помощи  шестигранного  ключа

(Рис. 5).

ВНИМАНИЕ!

После  сборки  двигателя  и

штанги  топливный  бак  и  вы

-

ходной  вал  редуктора  должны

смотреть в одну сторону – вниз.

Рис. 5 Соединение двигателя и штанги

УСТАНОВКА РУКОЯТОК

Ослабьте  винты  кронштейна  крепления

рукояток (Рис. 6) и снимите крышку крон

-

штейна. Установите рукоятку управления

и  левую  рукоятку  в  кронштейн,  устано

-

вите  крышку  кронштейна,  отрегулируйте

положение  рукояток.  Закрутите  винты

кронштейна.

Рис. 6 Установка рукояток
