8. СБОРКА

КОМПЛЕКТНОСТЬ

Комплектность  устройства  приведена  в

Таблице 1.

ТАБЛИЦА 1. Комплектность устройства

Наименование

Кол-во

Руководство по эксплуатации

1 шт.

Двигатель

1 шт.

Штанга

1 шт.

Рукоятка управления

1 шт.

Рукоятка левая

1 шт.

Ремень

1 шт.

Нож

1 шт.

Головка триммерная

1 шт.

Кожух защитный

1 шт.

Ключ комбинированный

1 шт.

Ключ шестигранный, 4 мм

1 шт.

Ключ шестигранный, 5 мм

1 шт.

Хомуты

2 шт.

Емкость для приготовления

топливной смеси

1 шт.

ПРИМЕЧАНИЕ!

Триммер  поставляется  в  двух

коробках,  штанга  отдельно

от двигателя.

ВНИМАНИЕ!

Производитель

оставляет

за  собой  право  без  предвари

-

тельного  уведомления  вно

-

сить изменения в комплектность.

Устройство  поставляется  в  состоянии,

требующим  сборки.  Для  сборки  устрой

-

ства выполните следующее:
1.  Извлеките из упаковки содержимое.

  Распакуйте  все  детали  и  положите  их

на  ровную  устойчивую  поверхность.

Удалите  все  упаковочные  материалы.

Убедитесь,  что  содержимое  упаковки

соответствует  комплектности  устрой

-

ства,  а  повреждения  отсутствуют.  При

обнаружении  некомплектности  или  по

-

вреждений обратитесь в торгующую ор

-

ганизацию, где приобрели устройство.

2.  Установите защитный кожух.
3.  Установите  нож  или  триммерную  го

-

ловку.

4.  Соедините двигатель со штангой.
5.  Установите  рукоятку  управления  и

левую рукоятку.

6.  Установите ремень.

УСТАНОВКА ЗАЩИТНОГО

КОЖУХА

Снимите  винты  2  и  пластины  1  крепле

-

ния  с  защитного  кожуха  3  (Рис.  2).  Со

-

вместите  отверстия  крепления  защитно

-

го кожуха и кронштейна 5, размещенного

на штанге 4 (Рис. 2). Установите пласти

-

ны и закрепите их винтами.

1

2

3

5

4

А

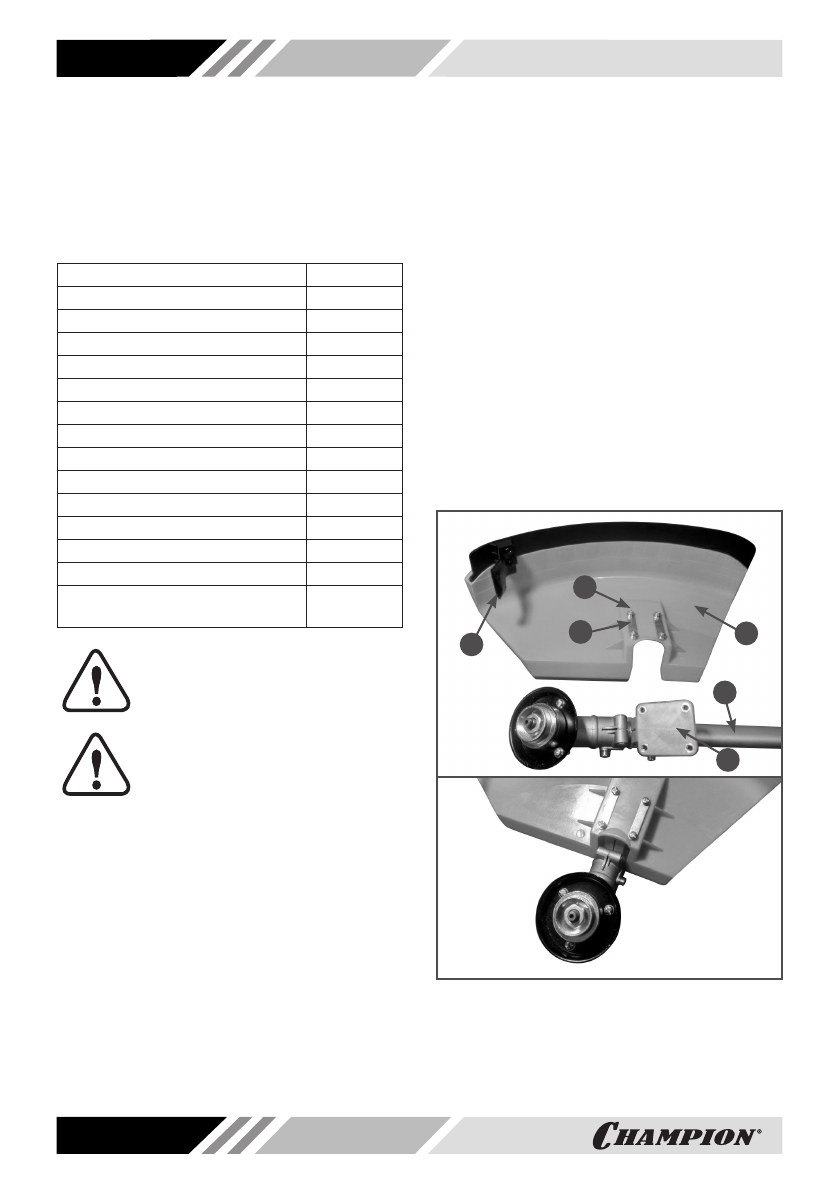

Рис. 2 Установка защитного кожуха

1. Пластина крепления

2. Винт крепления с шайбой

3. Кожух защитный 4. Штанга

5. Кронштейн крепления защитного кожуха
