20

ПРИМЕЧАНИЕ!

Для  откручивания  триммер

-

ной  головки  можно  использо

-

вать  ключ  для  триммерной

головки (Рис. 14).

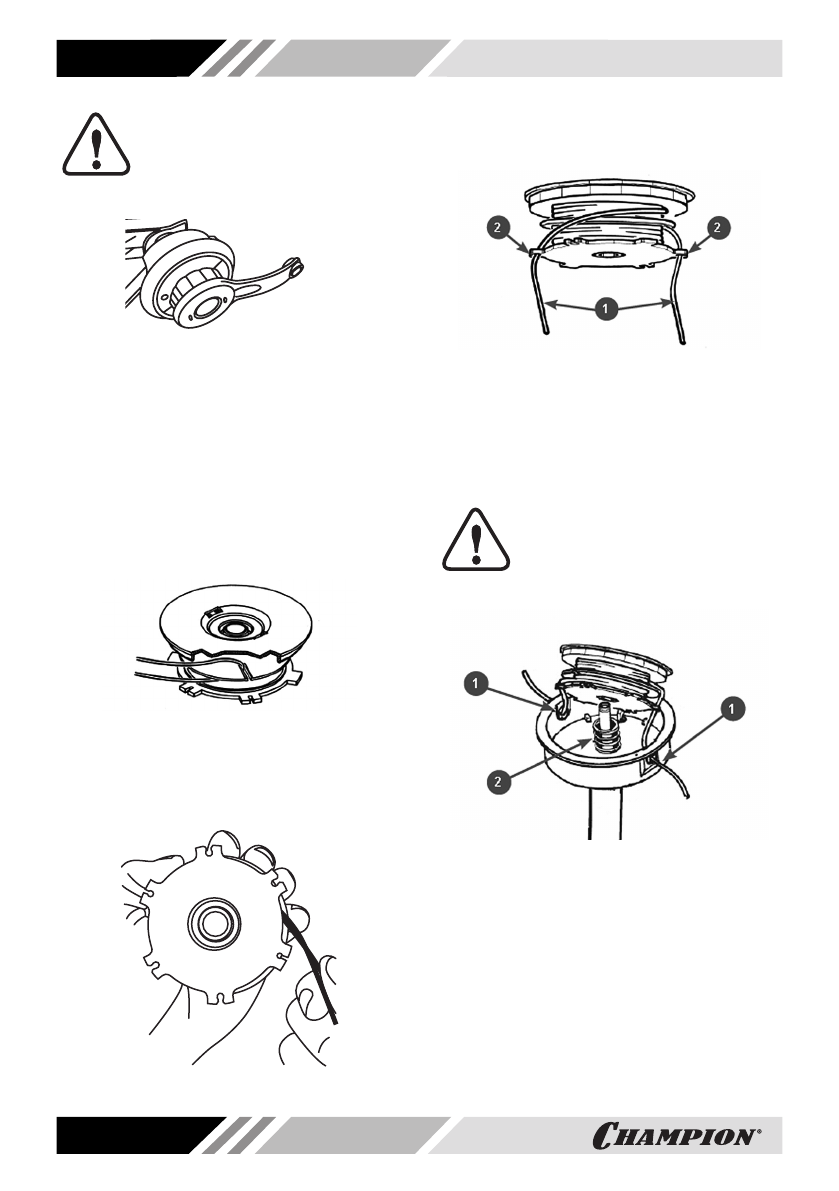

Рис. 14. Откручивание головки

при помощи ключа

3.  Проведите  обслуживание  триммер

-

ной  головки  в  соответствии  с  разде

-

лом  ОБСЛУЖИВАНИЕ  ТРИММЕР

-

НОЙ ГОЛОВКИ

4.  Отрежьте  около  5  метров  корда  диа

-

метром  2,0  мм,  сложите  его  вдвое  и

выровняйте  концы.  Середину  корда

вставьте в специальный паз в катуш

-

ке (Рис. 15).

Рис. 15. Установка корда в паз катушки

5.  Намотайте  корд  плотно  с  натягом  в

канавки  катушки.  Направление  на

-

мотки («WIND CORD») указано стрел

-

кой на катушке (Рис. 16).

Рис. 16. Намотка корда на катушку

6.  Зафиксируйте концы 1 корда (длиной

примерно  10-15  см)  в  специальных

пазах 2 на катушке (Рис.17).

Рис. 17. Фиксация концов корда

1. Концы корда 2. Пазы на катушке

7.  Установите  корпус  на  выходной  вал

(Рис.  18).  Проденьте  концы  корда  в

отверстия  1  на  корпусе  триммерной

головки  и  установите  катушку  с  кор

-

дом в корпус головки (Рис. 18).

ПРИМЕЧАНИЕ!

Не  забывайте  установить

пружину  2  под  катушку  с  кор

-

дом (Рис. 18).

Рис. 18. Установка катушки

1. Отверстия для корда в корпусе

триммерной головки 2. Пружина

8.  Удерживая  одной  рукой  катушку  с

кордом  в  корпусе  триммерной  го

-

ловки,  другой  рукой  закрутите  винт

крепления  триммерной  головки  про

-

тив часовой стрелки (Рис. 19). После

этого потяните одновременно за оба

конца корда для того, чтобы освобо

-

дить  корд  из  специальных  пазов  в

катушке.
